前回、ポタ電充電用ソーラーパネルを400Wへ増設しました。が、、
【LiTime 12V230AhPLUS 】に充電していた【RENOGY MPPTチャージコントローラーROVER LI 40A】に接続する100Wパネル3枚の内2枚をポタ電充電用にしてしまったので現状繋げられるパネルは100W+115Wパネルの2枚に💦

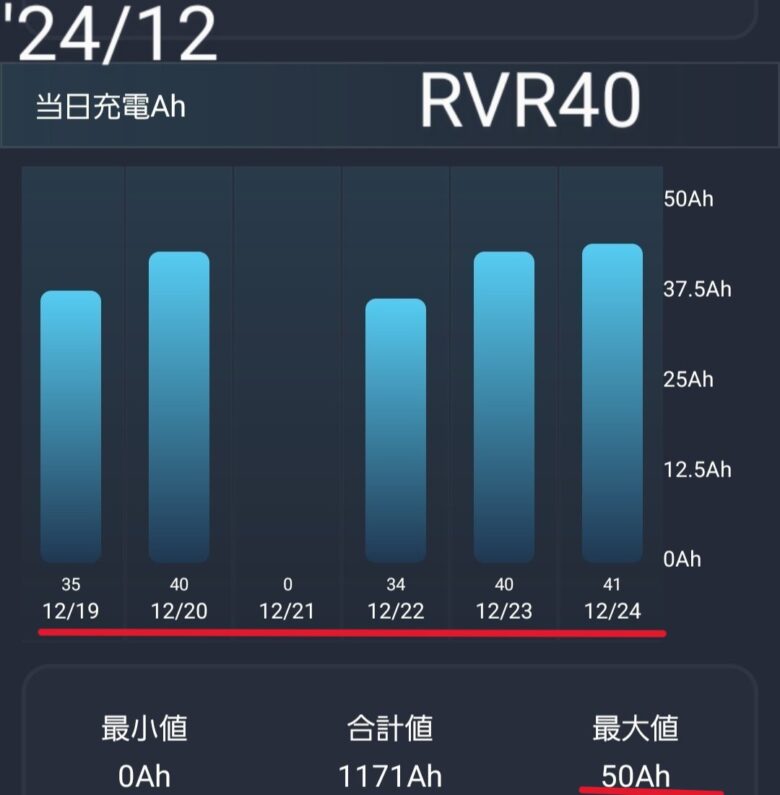

100Wパネル3枚でも去年の冬は40～50Aしか充電出来なかったので115Wパネルを取り外し100Wパネル2枚を増設します！
更に東窓外から取り外した50Wパネルは位置をずらして冬でもより陰の掛からない場所に再設置します！
ただ増設出来る場所は、、冬場は隣家の影になる場所。
春から秋はいいとして、、去年よりも発電量は落ちそうです😅
ですが、合計215Wよりは100W3枚のがマシ？なので増設DIYをスタート(^^)/
電気は一歩間違えれば火事の元になります。勉強して自己責任でやりましょう。
1.パネル増設のイメージ
浮かんだイメージは？

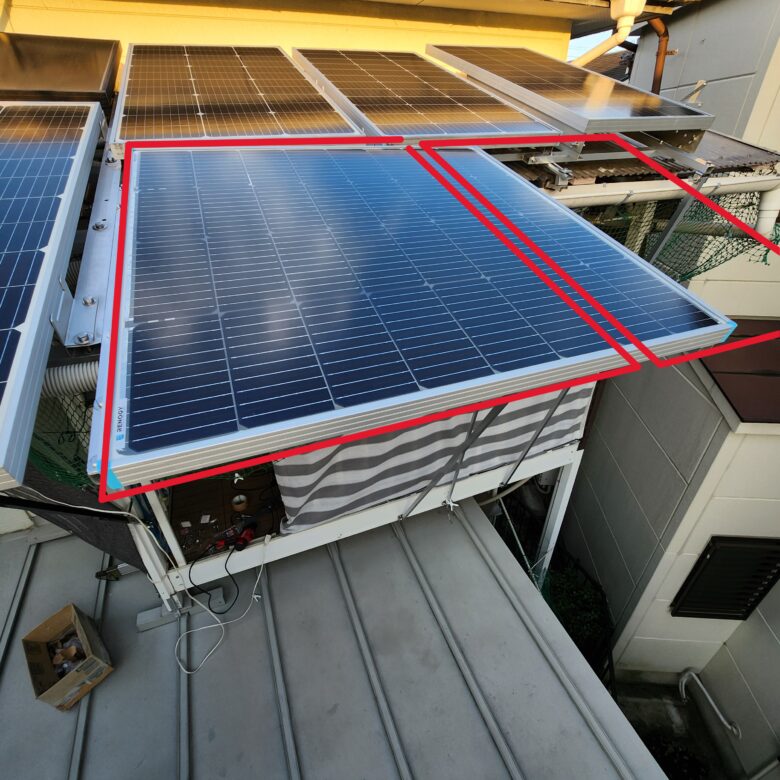

【RENOGY 両面受光ソーラーパネル 115W】を外して少し小さい【リョクエン100Wパネル】を2枚取付けます！
冬場はおそらく、、1枚は隣家の影になり2枚目も少し影がかかるかもなのですが…条件の良い設置場所はもうない！ので、、やってみてからの今後を検討です！
【リョクエン LY36M-100Wパネル】の【お買い得2枚セット】を注文しました。

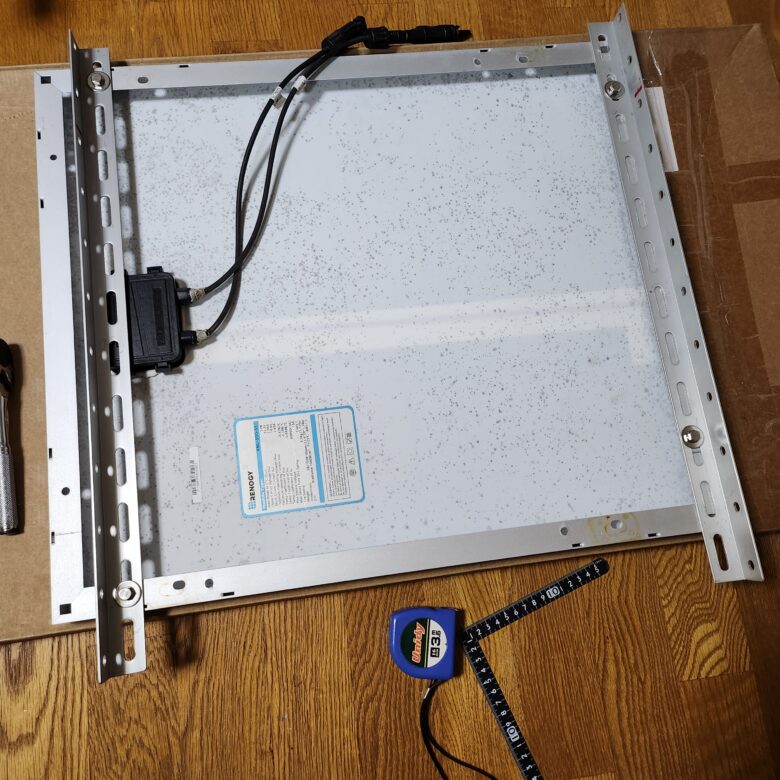

ちなみに【RENOGY 両面受光ソーラーパネル 115W】の寸法/重量は、786x763x30mm /約 6.1㎏
2. 【リョクエン LY36M-100Wパネル】が到着！パネルの寸法など仕様は？
1.寸法/重量
760x670x30mm /約 5.2㎏
2.取り付け穴
11×7mm /6ヶ所の取り付け穴が有り
3.ジャンクションボックスとケーブル長
IP65 防水ジャンクションボックス/ 70㎝ケーブルMC4コネクター付

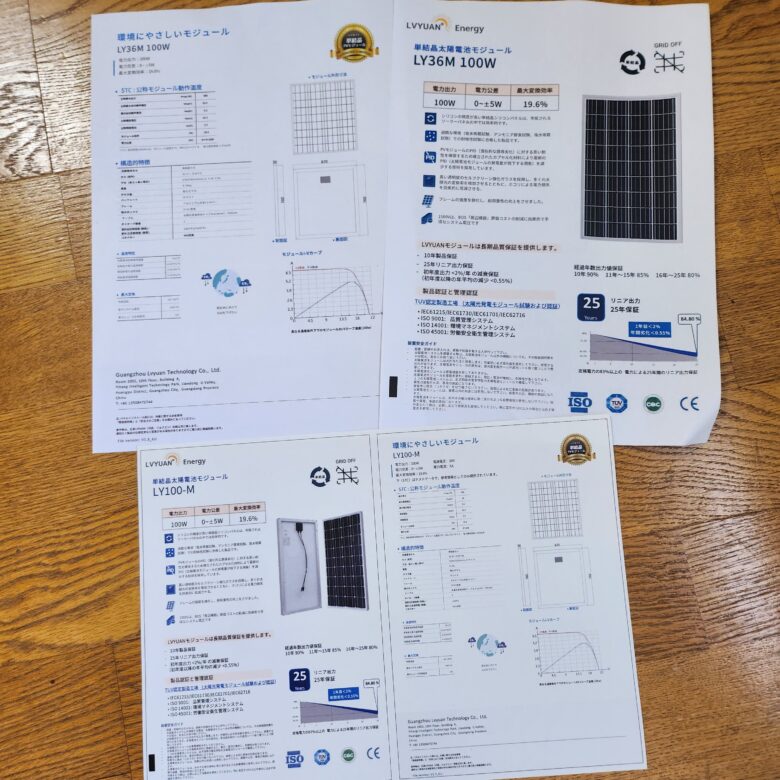

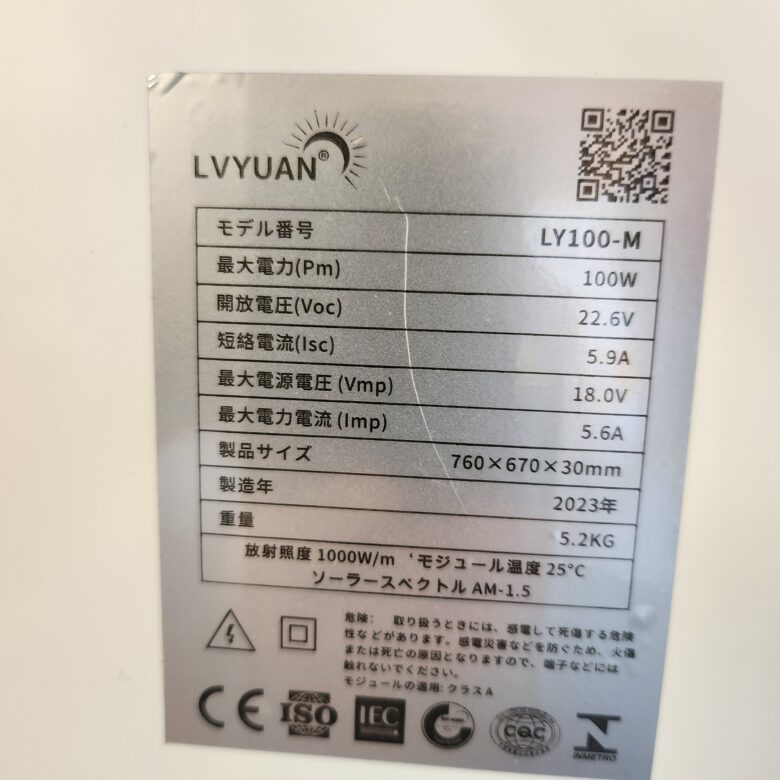

4.公称最大出力動作電圧 (Vmp)と公称最大出力動作電流 (Imp)※販売ページを参照しました
Vmp 18V / Imp 5.6A

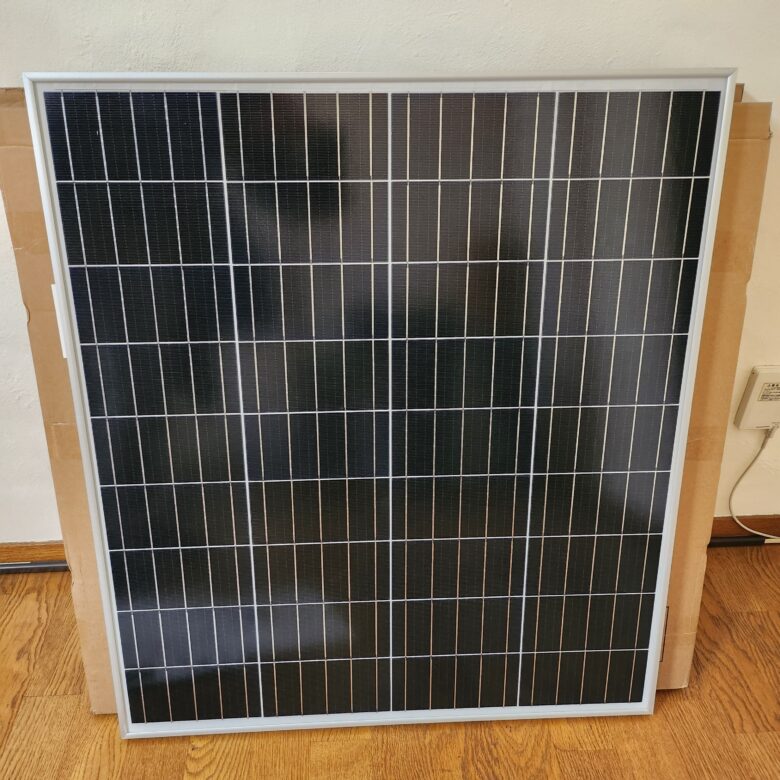

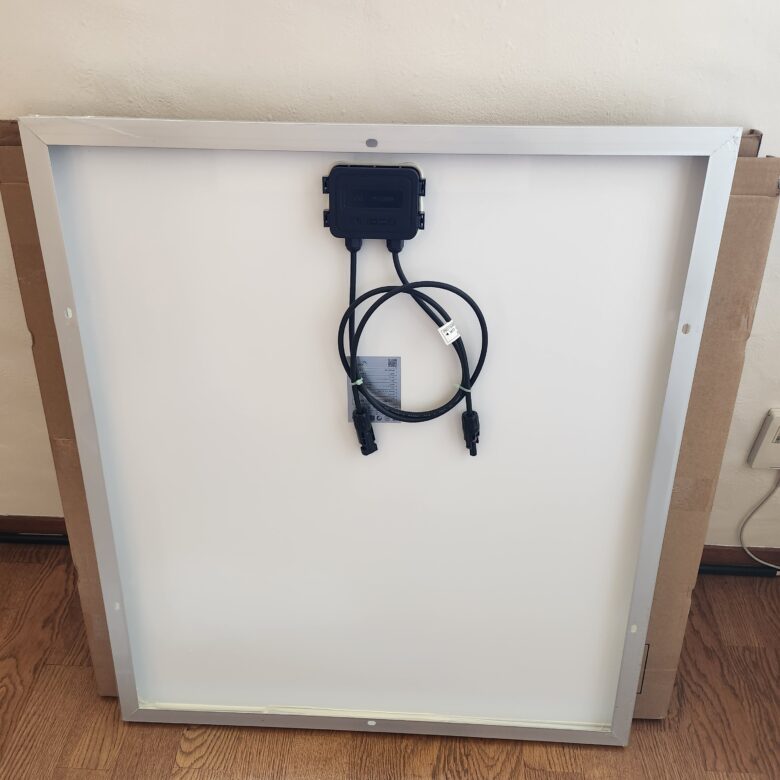

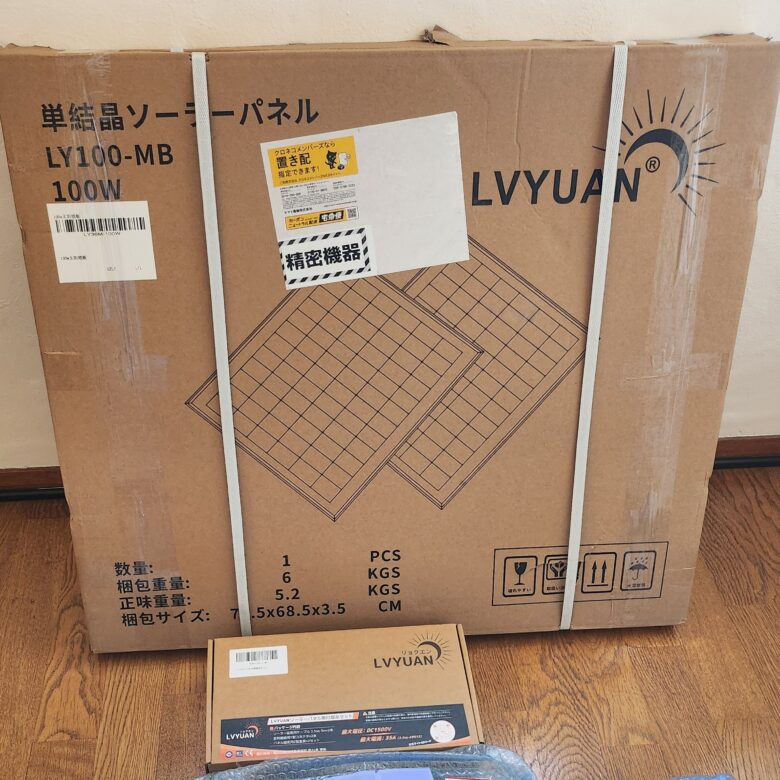

届いたパネル。

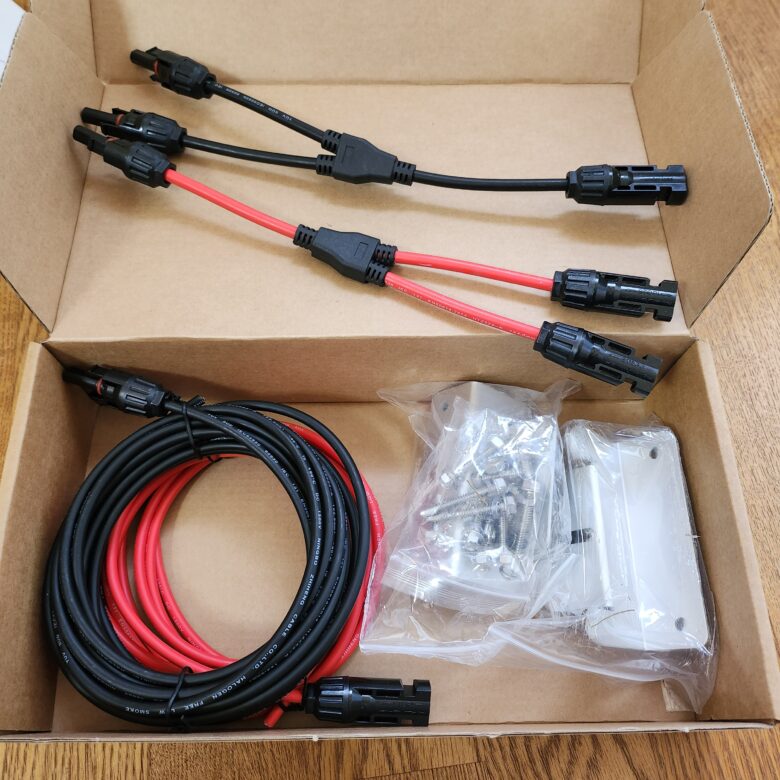

お買い得のセットには並列接続に必要な【Y型コネクター】・パネル取付用の【Zブラケット2セット】・【5mソーラーケーブル（片側MC4コネクター付）】が付属されています。
単品で購入するよりお得かと(^o^)
パネルのチェックをします！
アルミフレームに多少のへこみが有りましたが目視では大きな問題はなさそうです。
3.【リョクエン LY36M-100Wパネル】の取付前テスト
取付前に発電のテストをします！
※パネルはいつも設置前にテストしています。設置後に初期不良などの不具合があると取り外し等の手間がかかる為です

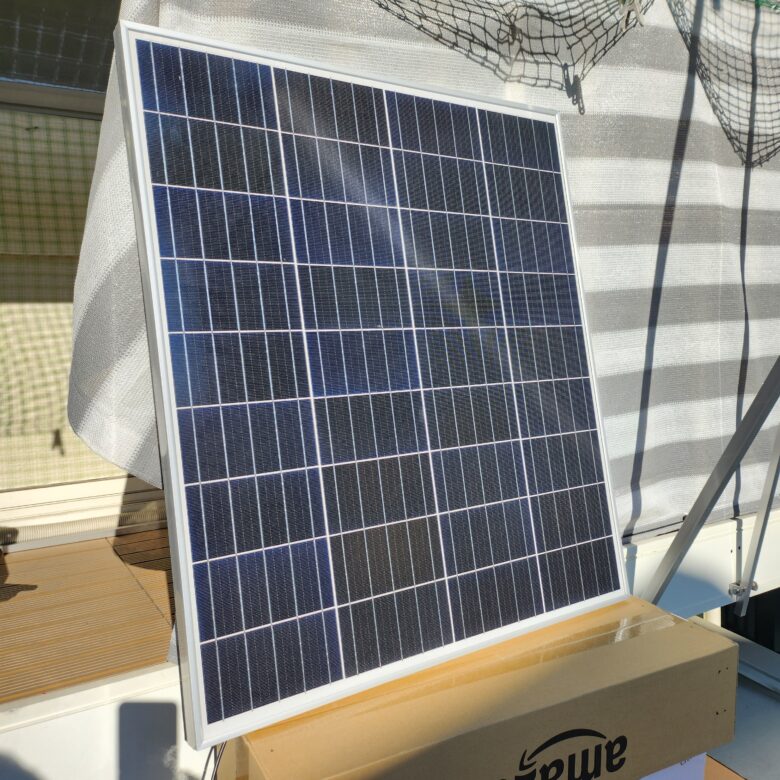

3/9 15時頃 日が落ちてきたのでベランダに立て掛けて測定

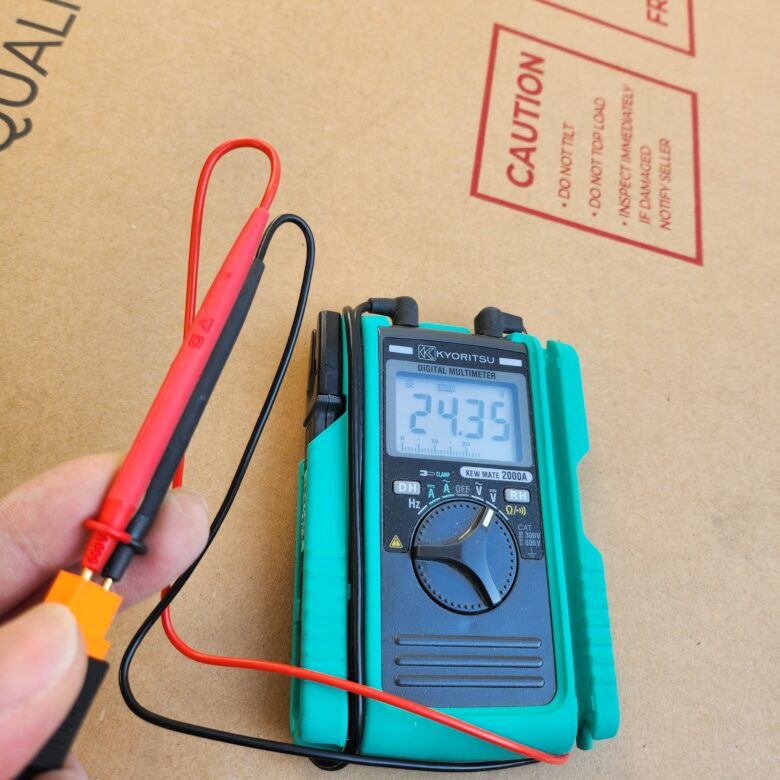

開放電圧は問題なさそう。

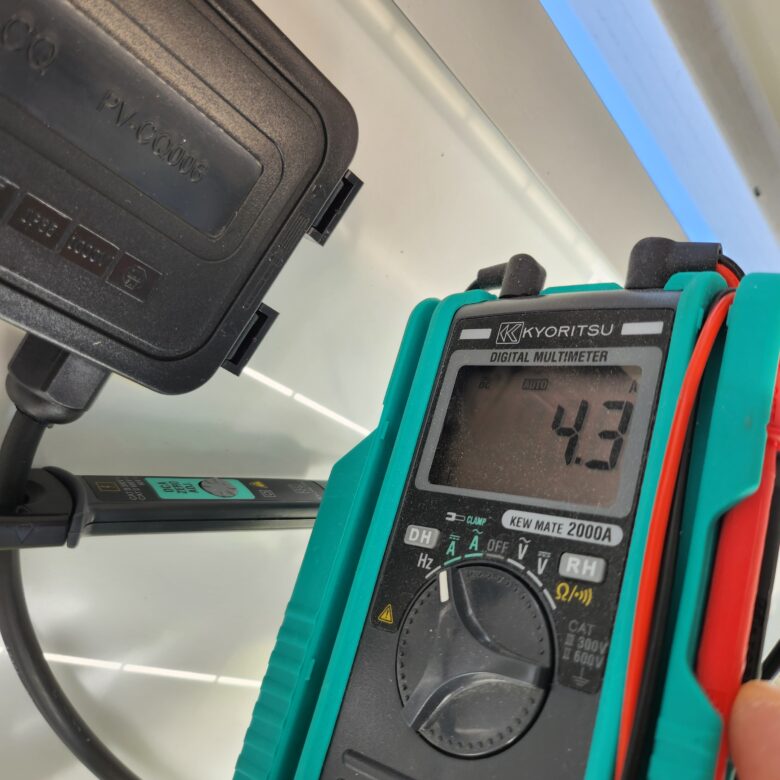

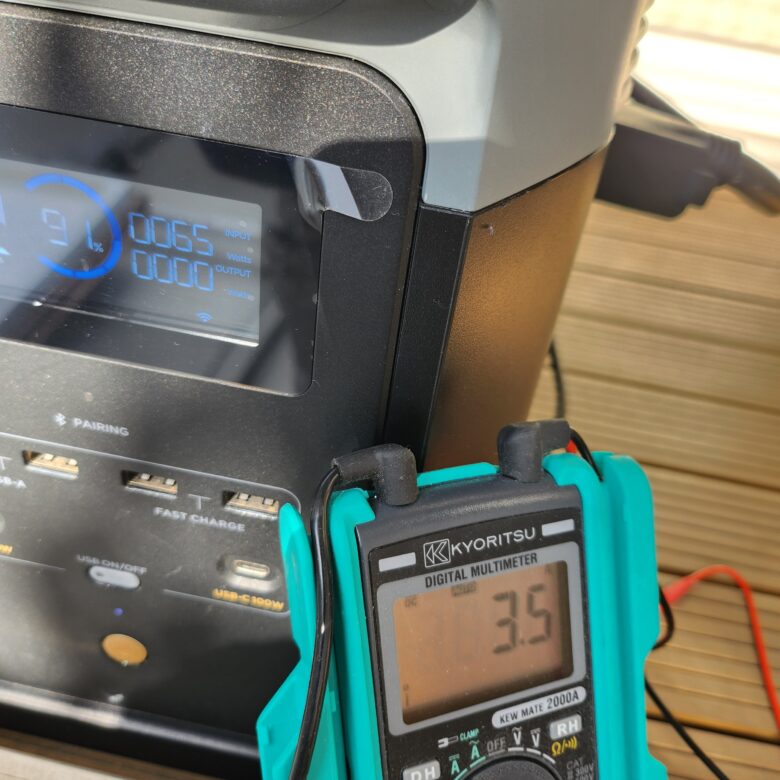

ポタ電にもつないでみます！
日が落ちてきていて条件が良くないので、まぁ～問題はなさそうです(*‘ω‘ *)
4.部材の調達と必要そうな工具は？

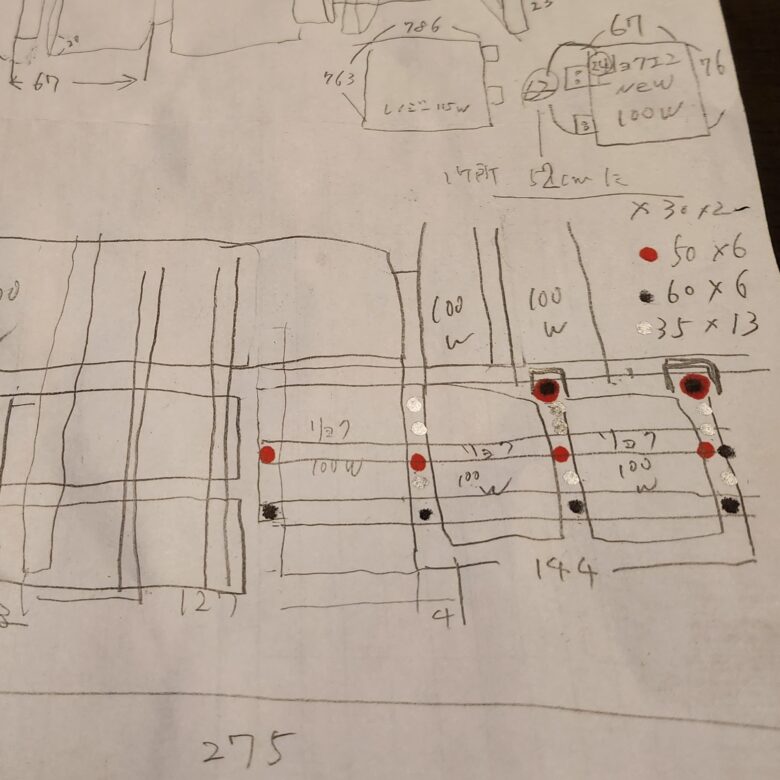

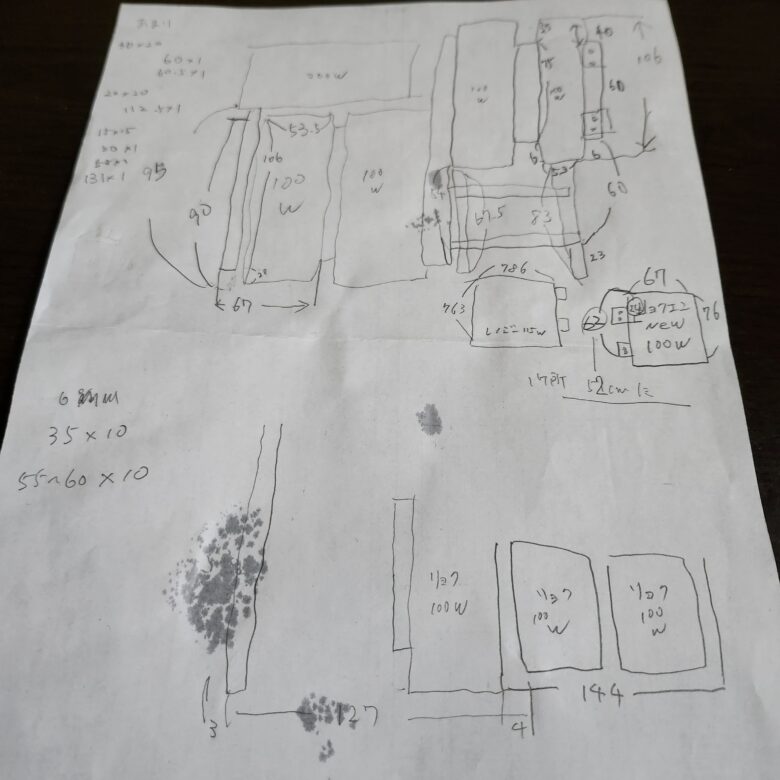

簡易な設計図を基に必要な部材を調達します！
必要な部材は？
- アルミ角パイプ
- ボルト・ナット・ワッシャー
- ソーラーパネルマウントブラケット（Zブラケット）購入済み
- PF管
- クランプ
- 結束バンドなど
ナットとワッシャーはAmazonがお安いので注文！
コーナンプロさんでアルミ角パイプ4ｍ『30×20』と少量使うボルトはバラ売りで購入。
アルミ角パイプはカットサービスで必要なサイズにカットをしてもらい、便利＆楽ちん(*’▽’)
アルミ角パイプの一部は取り外した物の再利用もします！
※架台の一部は前回ブログの
【ポタ電充電用ソーラーパネルを215Wから400Wへ増設DIY】
で延長した架台に変更してあります！
今回使う工具は？
- ドリル
- 金切鋸・ヤスリ
- レンチ・ニッパー・MC4コネクターレンチ・など
5.【リョクエン LY36M-100Wパネル】にZブラケットの取付と架台を作成＆パネルも取付

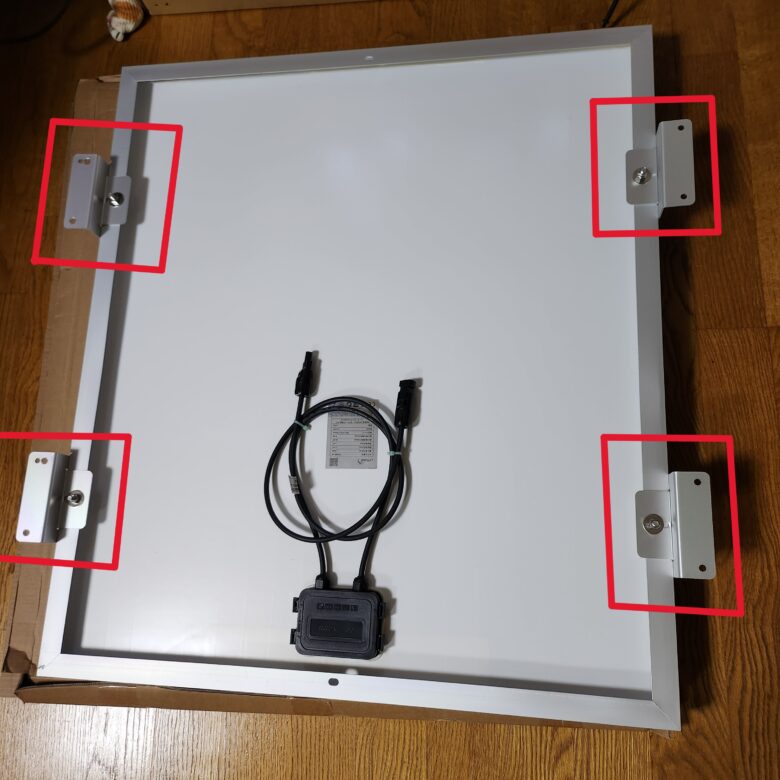

パネル2枚に付属品のZブラケットを取付！
※前回ブログの
【ポタ電充電用ソーラーパネルを215Wから400Wへ増設DIY】
で【RENOGY 両面受光ソーラーパネル 115W】は取り外してあります。
アルインコの脚立にパネルを乗せて、ベランダ屋根上の架台にパネルを乗せます！
で、1枚目のパネルを架台に取付。

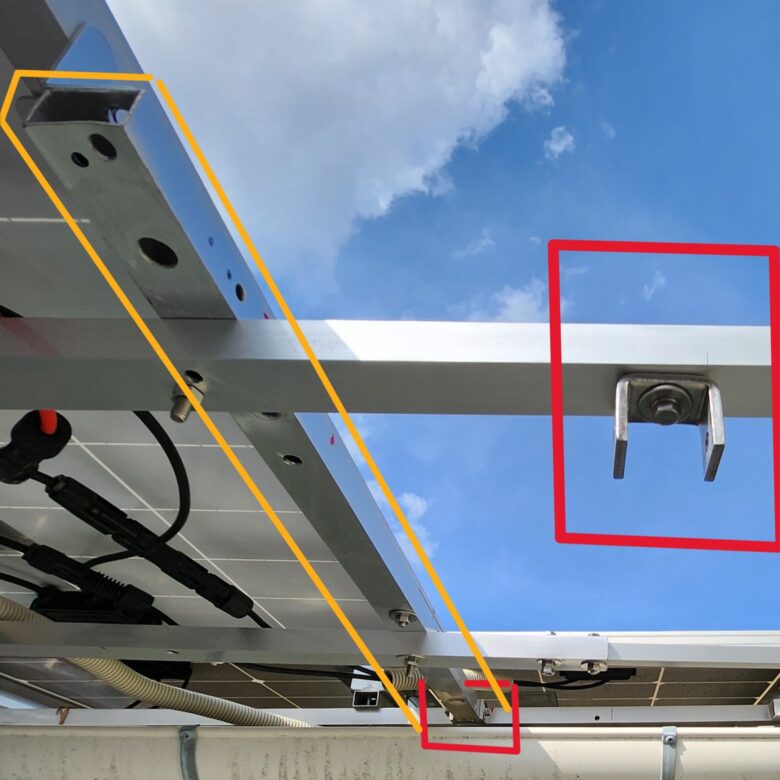

再利用のアルミ角パイプを使いクランプで架台本体に接続して100Wパネル1枚目の設置が完了！
2枚目のパネル設置前に補強と設置架台を完成させます(^o^)丿
使ったクランプは？

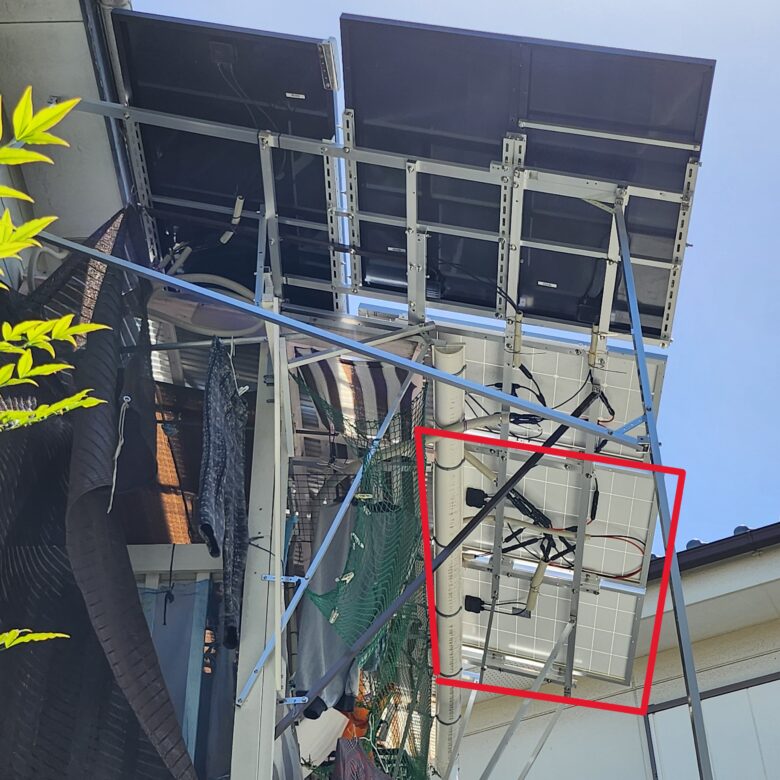

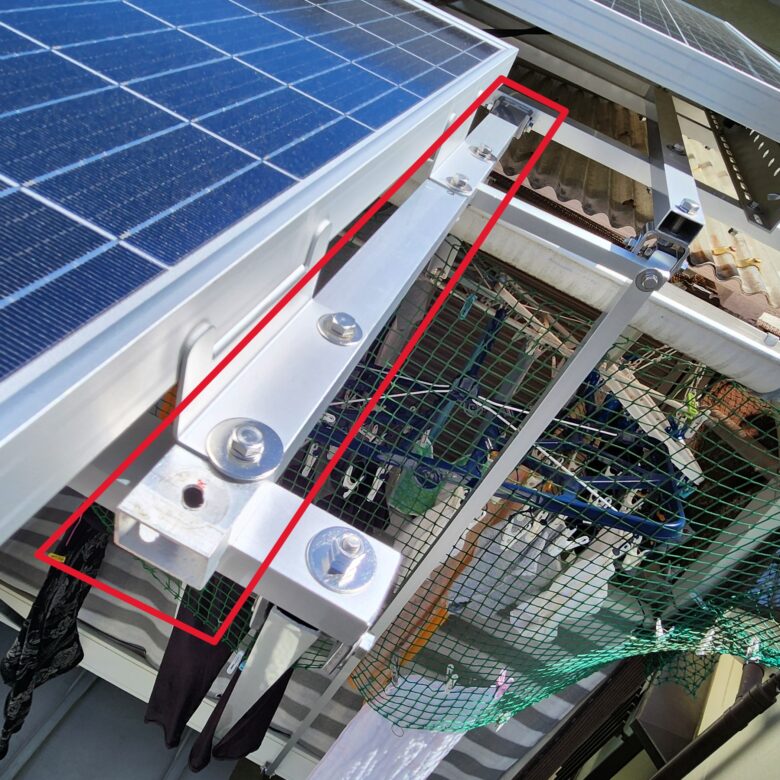

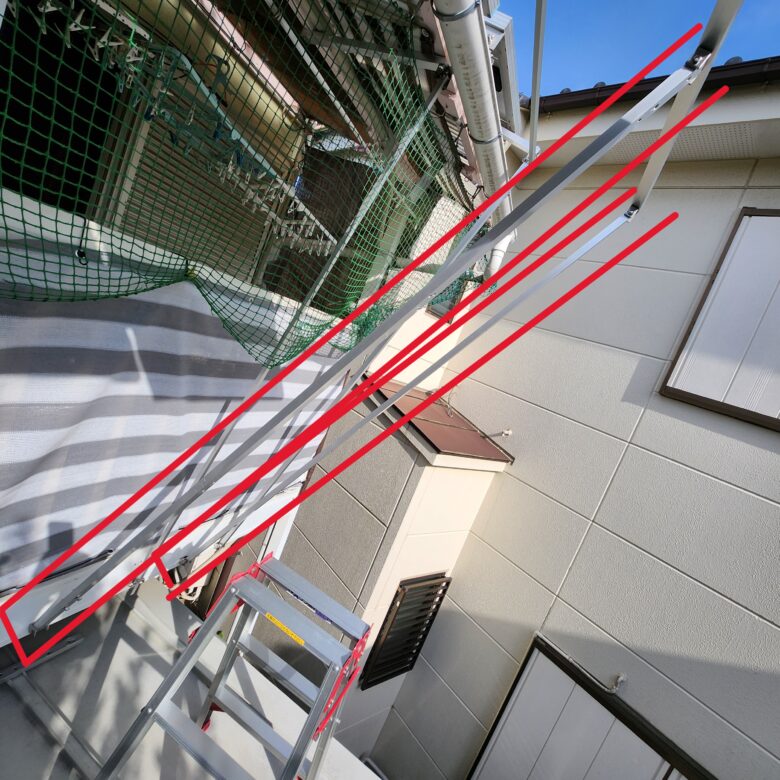

まずは、架台とベランダにクランプを取付てアルミ角パイプで接続して補強！

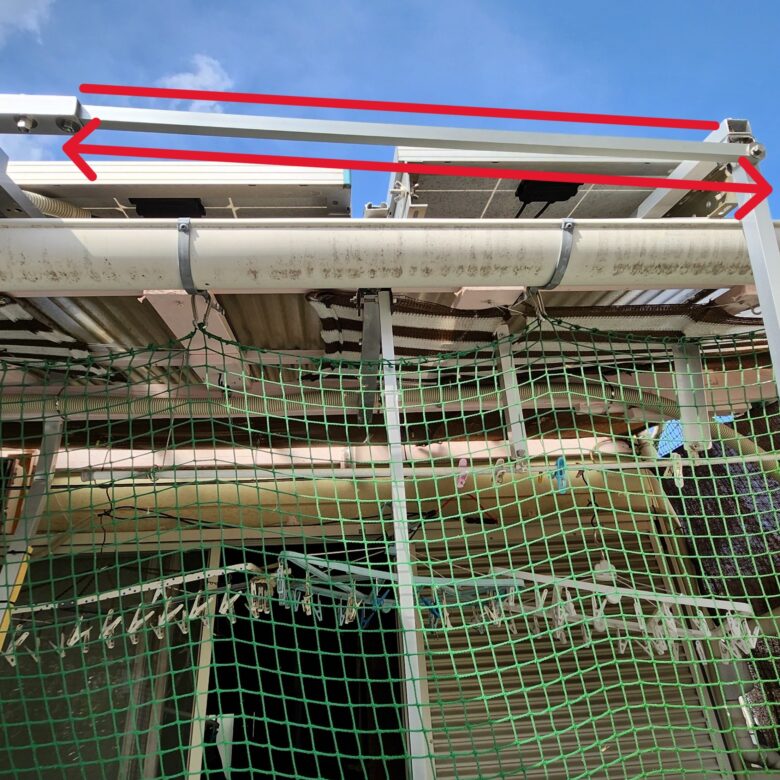

架台奥側を15mm角パイプを使って補強。

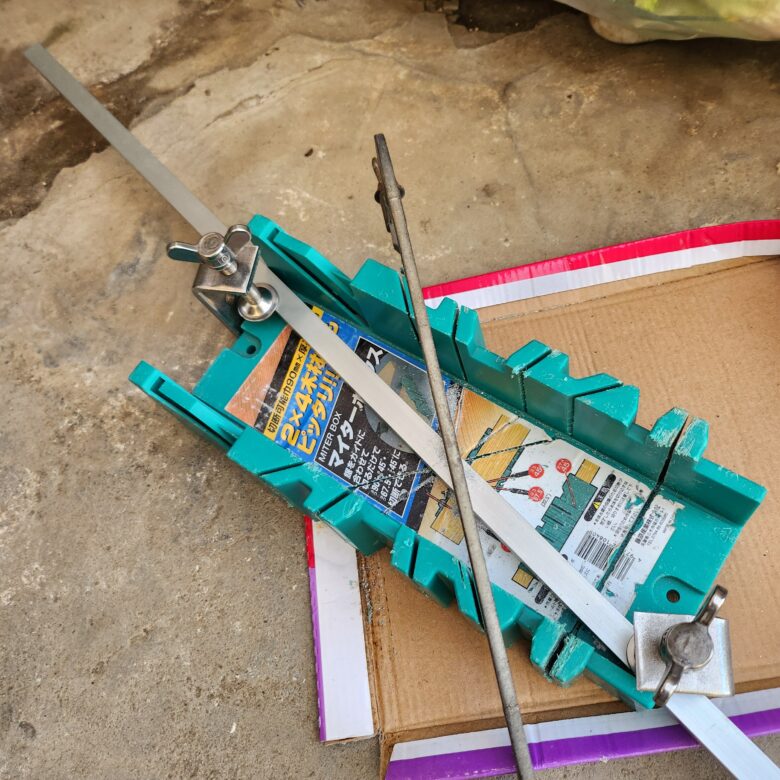

金切鋸を使って余っていた15ｍｍ角パイプをカットして「屋根裏換気用・軒下換気扇」用100Wパネルの架台に接続して取り付けました！
架台奥側の15mm角パイプは斜めって取り付けたので、、パネルに取付けたZブラケットの穴位置を修正しないといけなくなりました…
では、パネルを取付けます！

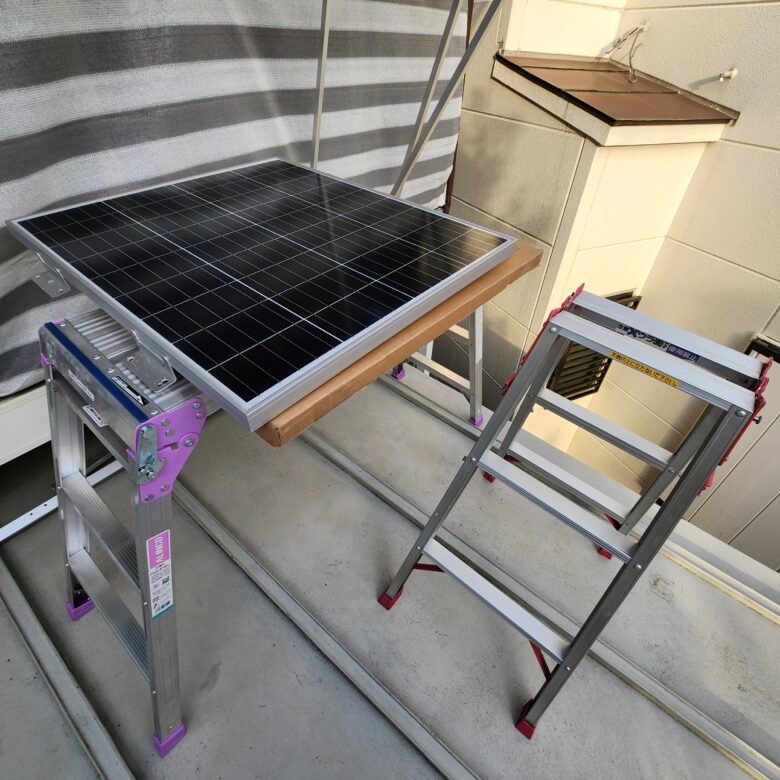

脚立にパネルを乗せてから架台に乗せます(^o^)

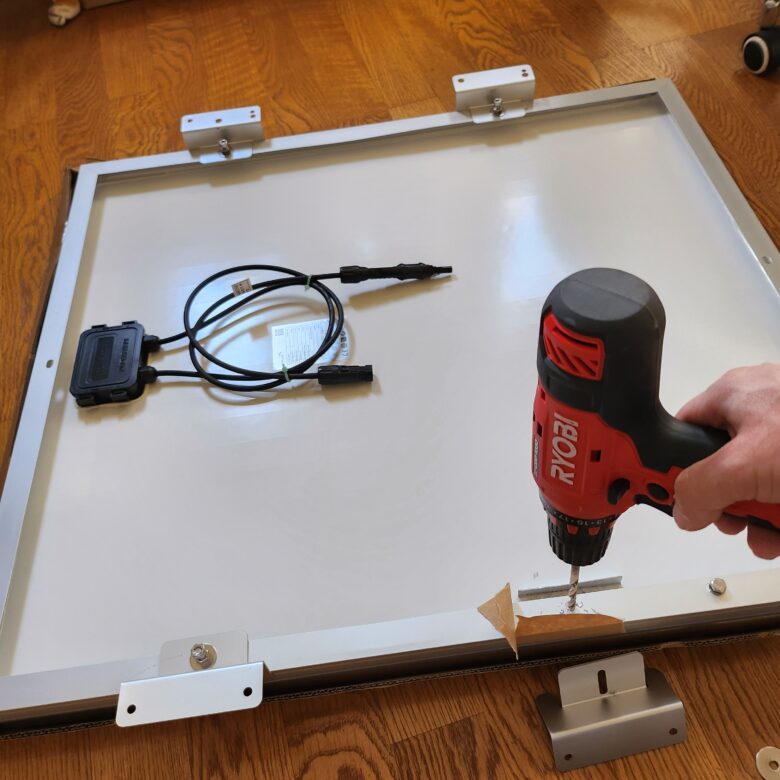

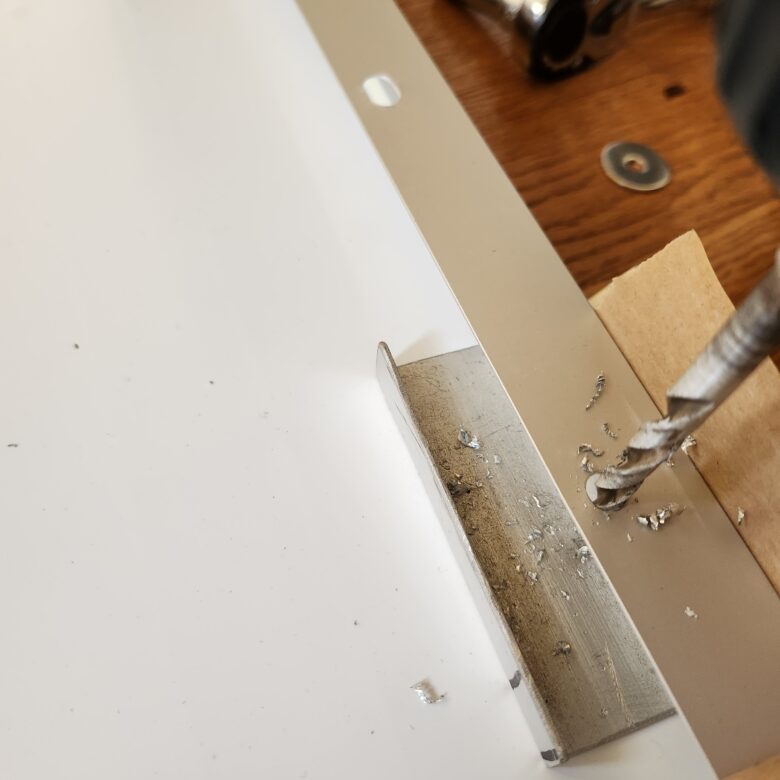

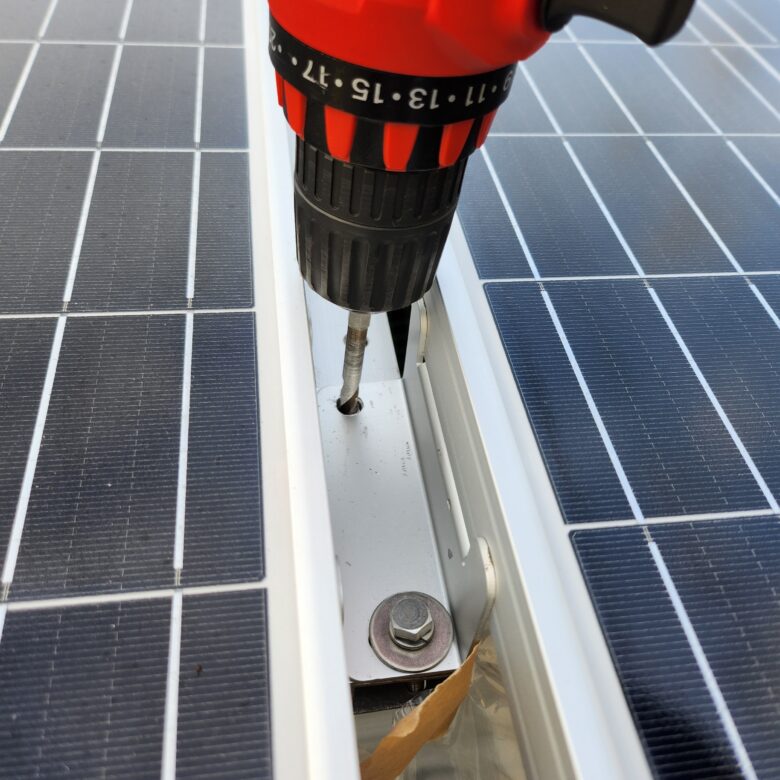

多少のズレが有るのでドリルで取付穴を拡張します。
向かって右側はクランプ+アルミ角パイプで固定します！

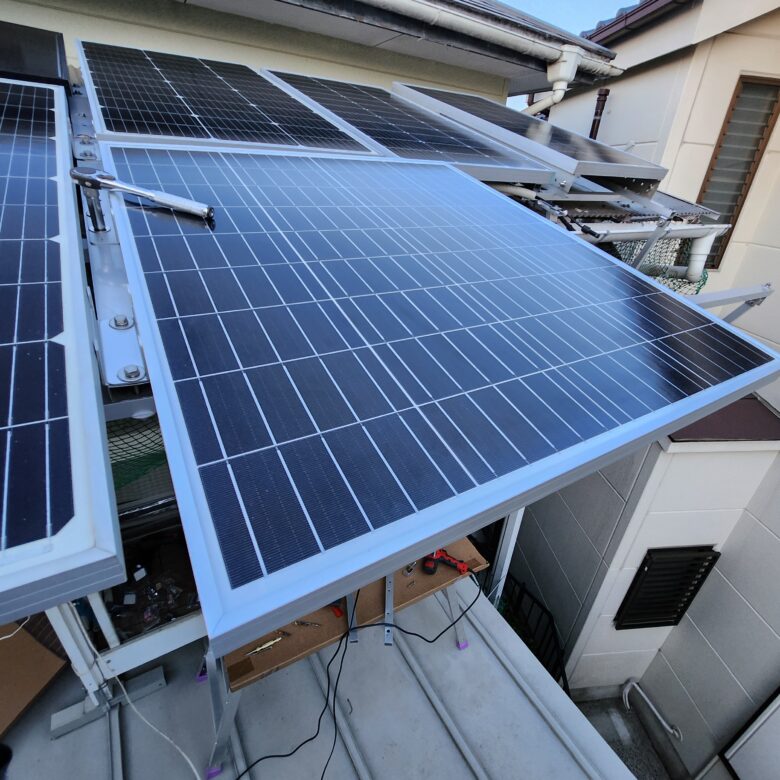

2枚のパネルの取付が完了(^^)/
配線をします！

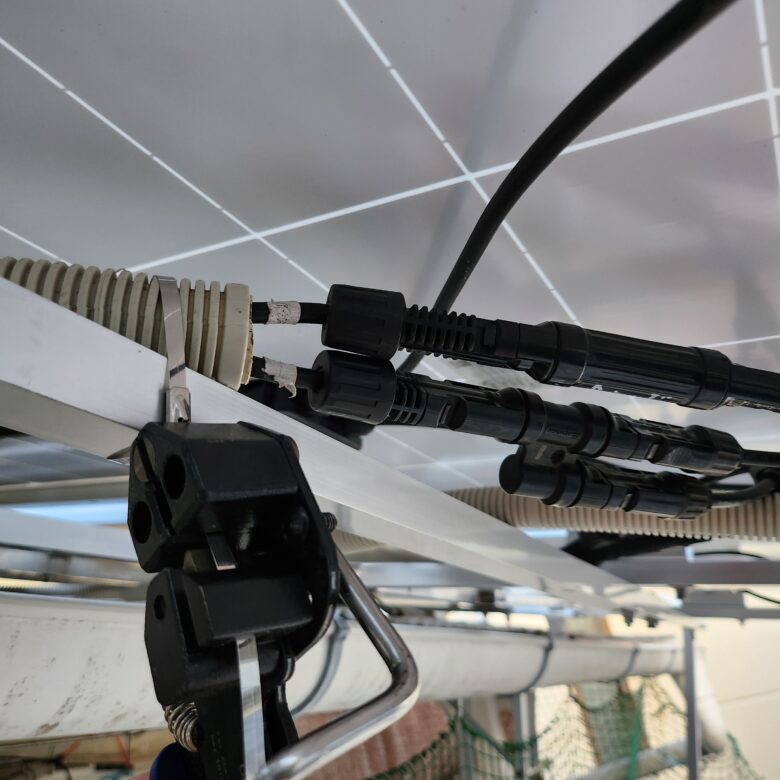

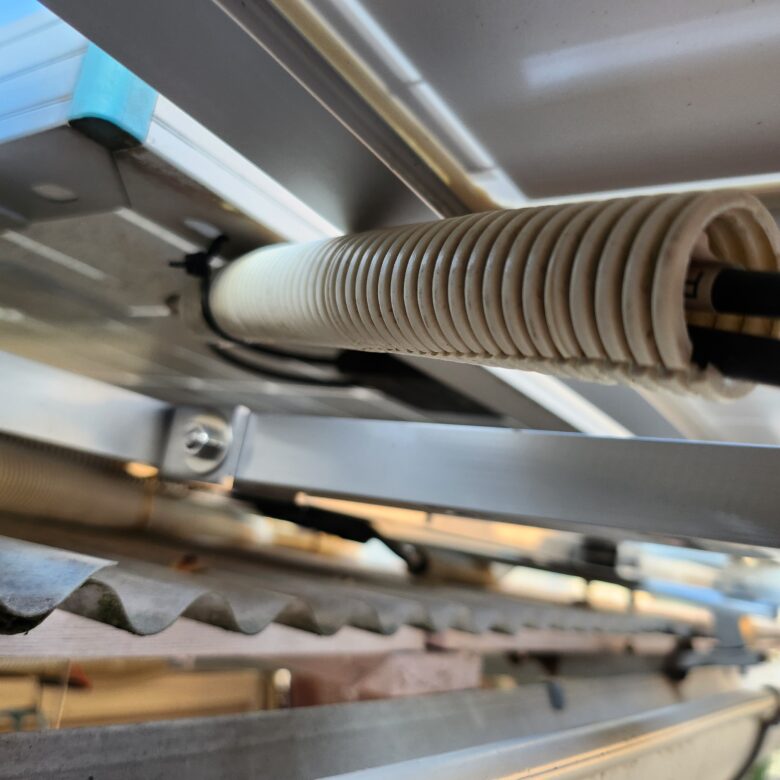

日が当たる部分にはPF管を取付てケーブルを保護！
各パネルのには電流の逆流防止の為【逆流防止ダイオード】を接続しています！
パネルからはMC4コネクター接続なので簡単です。
6.50Wパネルを再設置

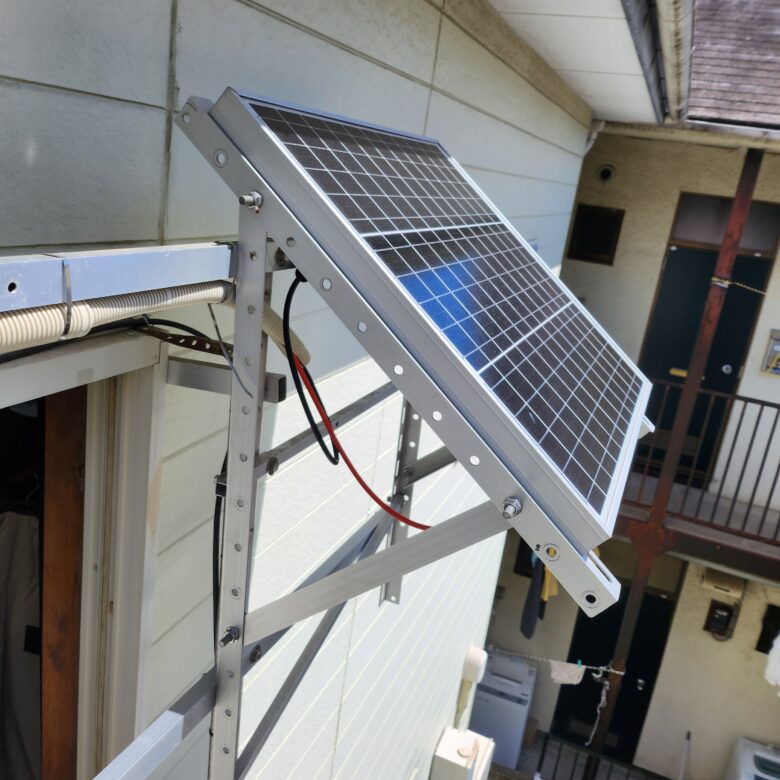

取り外した東側窓の50Wパネルを再設置します！
アングル・配線などは再利用。
パネルを窓から取り付けられる範囲で、出来るだけ窓から離れた場所に設置！

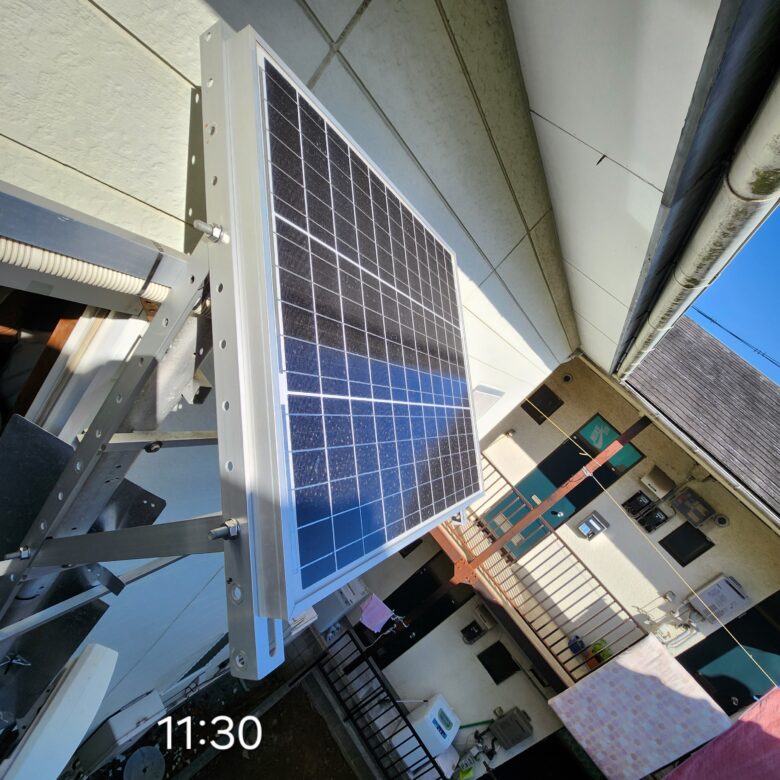

（冬場は窓付近に隣家の影が掛かるので、出来るだけ奥側に設置・写真参照）
50Wパネルの再設置も完了(‘◇’)ゞ

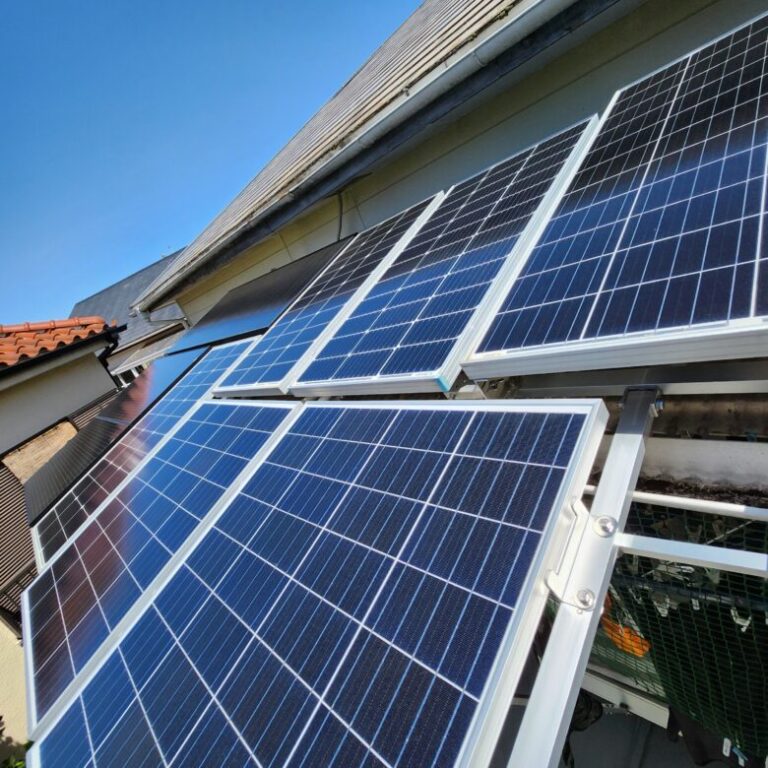

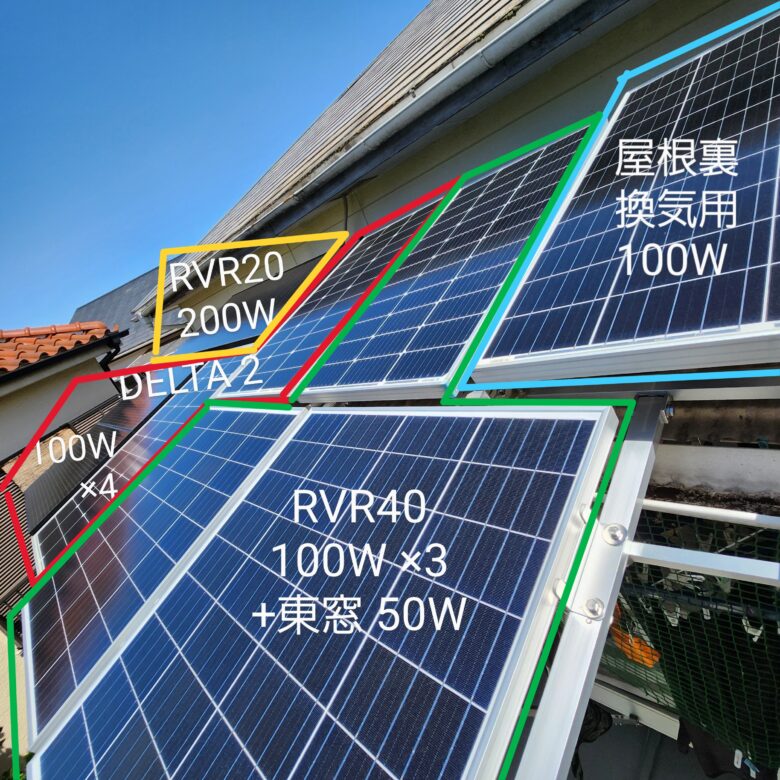

7.合計350Wパネルの設置が完了

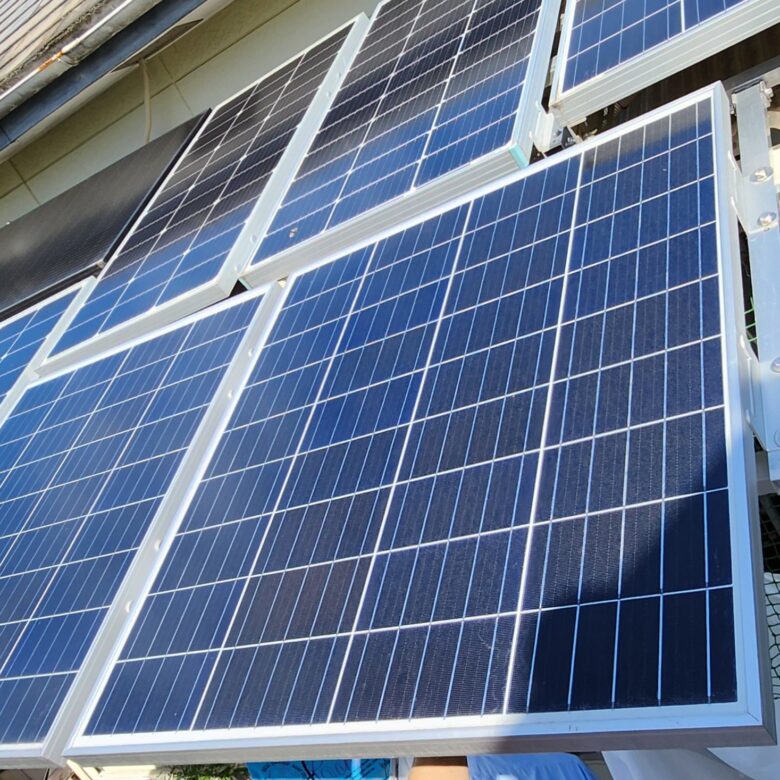

全てのパネルの設置が完了しました！
2944Whバッテリーに充電するパネルは350Wに！

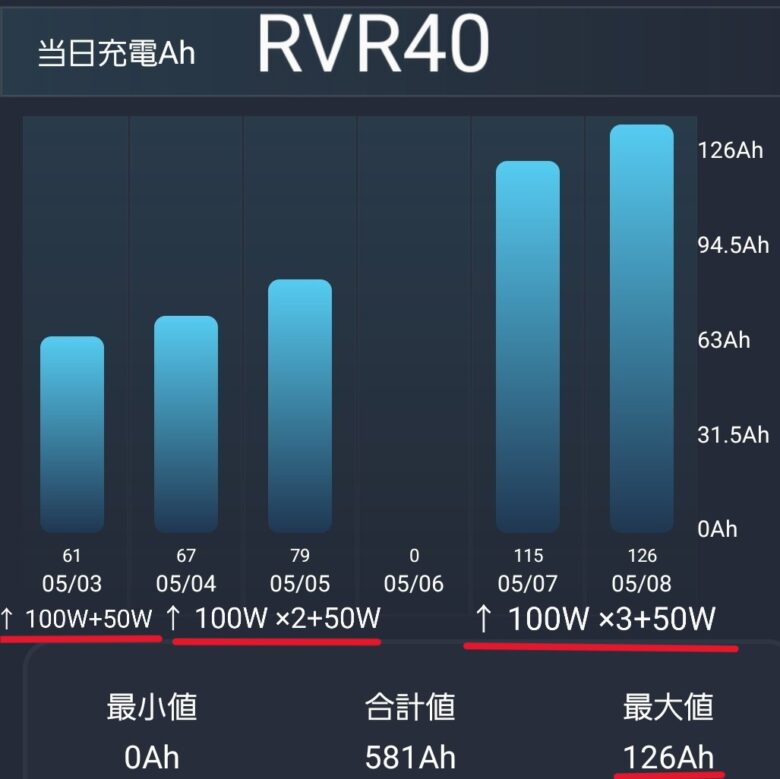

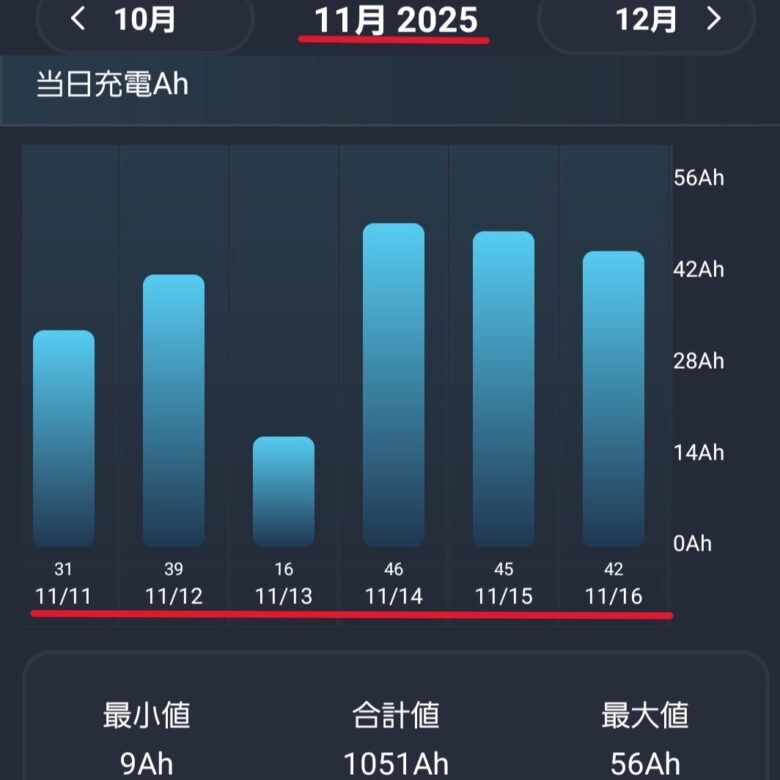

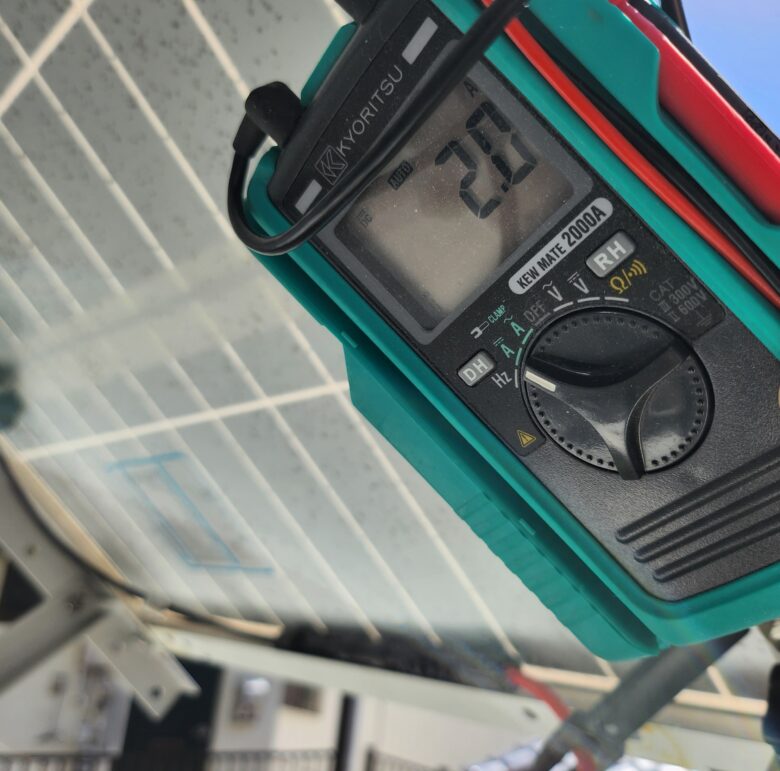

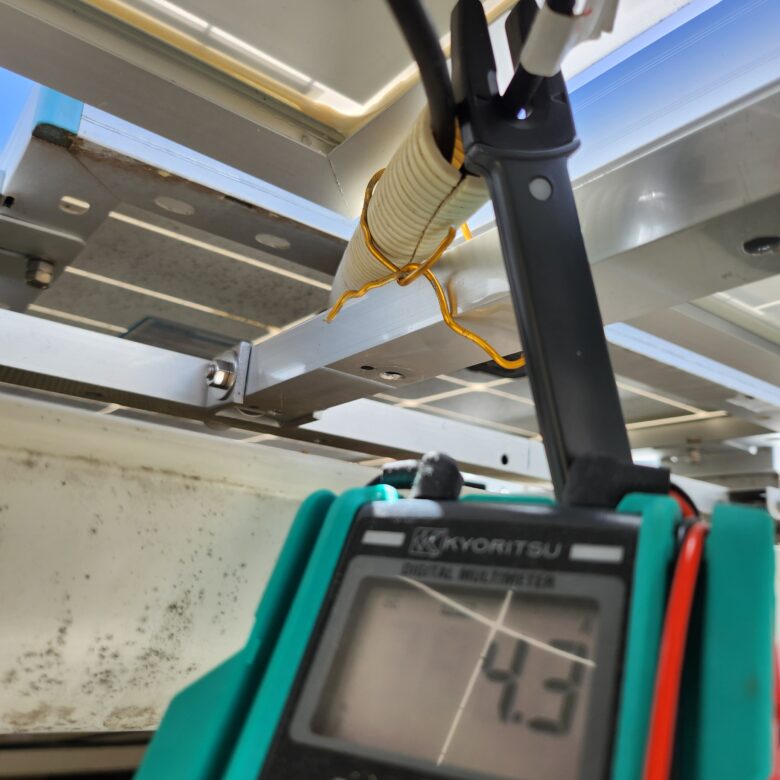

パネル増設後には蓄電が100A以上を記録！春から秋にかけては問題なさそうで、大成功です！
ですが毎度の事で、、、

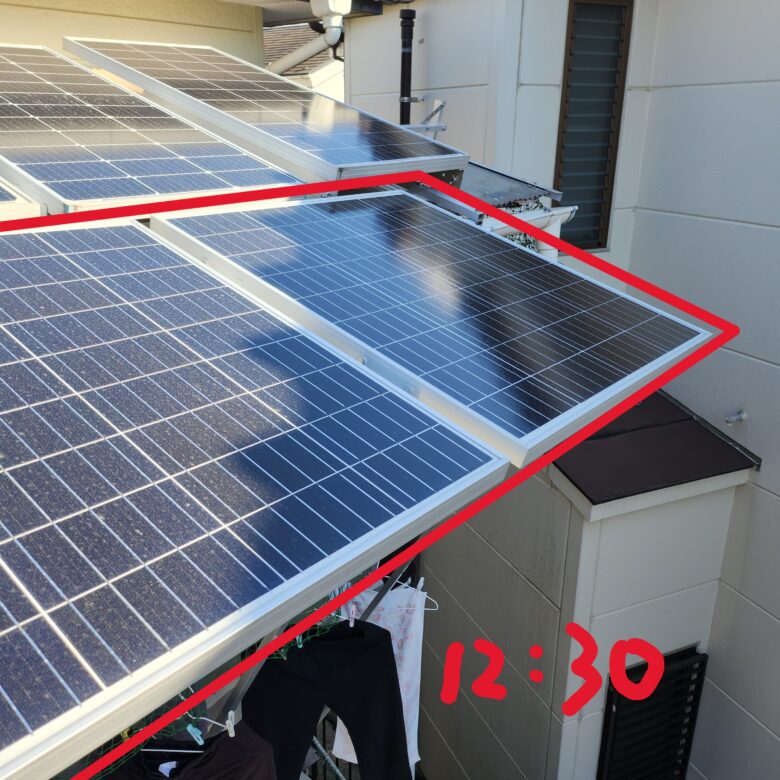

冬はパネルの一部に影が掛かると思われます…
状況を見てから、設置の変更等を考えてみたいとも思います(*‘ω‘ *)
