DIYで3000Wh級リン酸鉄リチウムイオンポタ電を自作【LiTime12V230Ah Plus+BAL正弦波インバーター1500W】DIY太陽光発電

DIY

再び、DIYでポータブル電源を自作します!

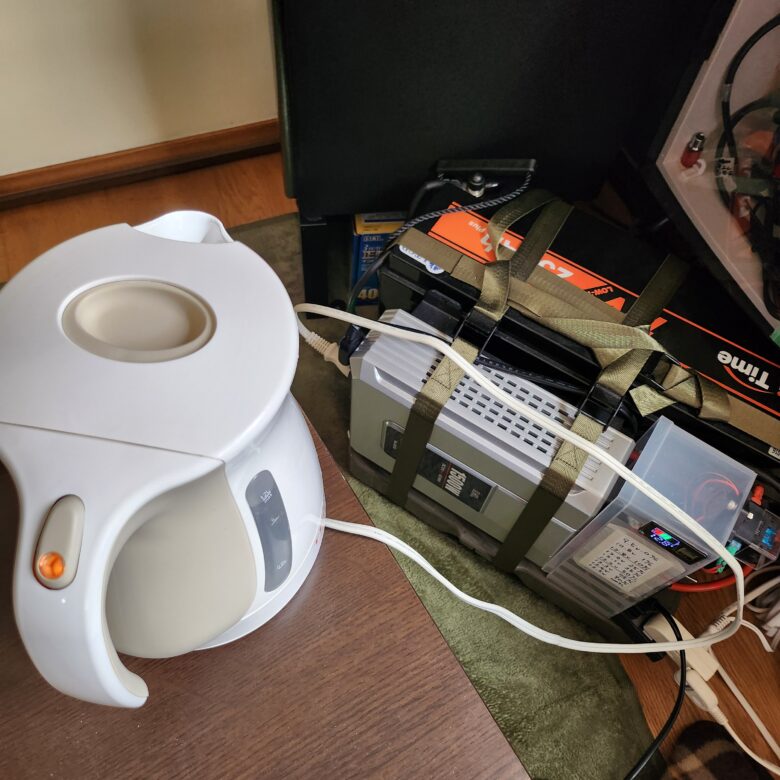

前回は【LiTime 12V100Ah mini】を使い1280W蓄電・400W出力のポタ電をDIYしましたが、プリンターやケトルなどの大出力家電には使えません。

今回は大容量・大出力ポタ電をDIY作成しますよ(^^)/

前回自作のポタ電ブログは!⇒【LiTime 12V100Ah mini】のリン酸鉄リチウムイオンバッテリーを使い 1280Wポータブル電源をDIYで自作する

電気は一歩間違えれば火事の元になります。勉強して自己責任でやりましょう。

1.バッテッリーの選定と使用テスト

バッテリーの種類はリン酸鉄リチウムイオンバッテリーで確定です。

ただし、インバーターは1500W以上の物にしたい。

なのでバッテリーは120A以上の放電が出来ないと1500W MAXでのインバーターでの使用は出来ません!(120A×12.8V=1536W)

100Aバッテリーがお安くなっているので、2個並列接続するのも手ですが、、配線でコストも手間もかかるので却下!

12V200A程度の蓄電で、200A放電対応のバッテリーを探します!

LiTime 12V230AhPLUS】と【LiTime 12V200AhPLUS】のどちらかをゲットする事に!

夏のプライムデーで安くならずにまた今度か、、と思っていたら、なんと!

Amazonで【LiTime 12V230AhPLUS リン酸鉄リチウムイオンバッテリー】がクーポンの使用で7万円中盤で販売されていたので購入

(なんかダブルポイントとやらで9.5%程度もポイントが貰えた!ですが、2025/1/1現在7万中盤程度-10%offクーポンの価格に!)

今なら6万円台で3kw近くのバッテリーが購入できるのか~😓

LiTime 12V230AhPLUS

  • サイズ・重量:483×170×240mm・20.5㎏
  • サイクル:100%DOD,≥4000 times
  • 電圧・容量:12.8V・230A(2944W)
  • 最大継続出力電力・最大継続放電電流:2560W・200A

届いた【LiTime 12V230AhPLUS

「説明書が付属」
「開梱するとキズも無いバッテリーが降臨」

付属は、端子ボルト・ワッシャー・絶縁ボルトキャップ、、LiTimeのシール😅

「付属品」
「電圧測定」

到着時の電圧は?13.15V!問題はなさそうです(・ω・)

LiTime 12V230AhPLUS 】にケーブルとアンダーソンコネクターを取付て、

「ケーブル・アンダーソンコネクターを取付」
「RENOGY MPPTチャージコントローラーROVER LI 40A】と接続」

RENOGY MPPTチャージコントローラーROVER LI 40A】と接続、充電なども問題なく出来ました!

2.インバーターの選定と使用テスト

1500W出力以上のインバーターはどうしようか?

国内メーカーの物はお高いです💦けど安心して使える物が良いよね~

あと出来るだけ重くない方がいいかな!

3年半程、かなり使用していても問題無く稼働している【大橋産業 正弦波インバーター400W No1787】は自分的には実績が有るので、信頼できる会社の製品です!

そして、2024秋ごろに購入したのは、、こちら!

大橋産業 正弦波インバーター1500W No2815】を購入しました!

大橋産業 正弦波インバーター1500W No2815】

  • サイズ・重量:300×230×110mm・2.9㎏
  • 出力電圧・定格出力:AC100V・1500W:USB出力は無し
  • 出力周波数・出力波形:50Hz/60Hz(切り替えスイッチ付)・正弦波
  • 入力電圧:DC12V 動作範囲:11~15V
  • 電源入力ケーブル:850mm(8㎜端子付き)
  • ヒューズ:40A×5(本体に内蔵)

届いた【大橋産業 正弦波インバーター1500W No2815】

外装無しの商品パッケージで送られてきました(Amazon販売ページには記載有)

大橋産業 インバーター No2815」
「付属の入力ケーブル・説明書」

最初に、出力周波数を50Hzに切り替え(関東なので、)

「蓋を取り、周波数スイッチを切替」
「インバーターにケーブルを取付」

インバーターとバッテリーをケーブルで接続!

「インバーターとバッテリーをケーブル接続」
「電源スイッチON」

電源スイッチをONしてコンセントを接続、問題なく使えました!

が、ファンが良い勢いで稼働💧

少し心配で大橋産業さんに確認した所

冷却ファン作動条件:低負荷時 約50W(入力5A以上)にて前面パネルの冷却ファンが作動いたします。】

との事でした。少しうるさいが、まぁ仕方ないですね(-“-)

ちなみに製品の実際の出力電圧は、

「出力電圧は101.6V」

外国製品のレビューなどでは110V位の出力が有ったとのコメントも有るので、一安心!

ちなみに、無負荷での使用電流は?

「無負荷電流:安定時」
「電源ONの時の無負荷電流」

電源ONの時(瞬間)は少し多めに電気をくいました💧

3.購入を検討した他のインバーター

大橋産業 正弦波インバーター1500W No2815】を購入しましたが、他に購入を検討したインバーターは?

RENOGY純正弦波インバーター 12V 2000W RIV1220P2-10S-JP

  • サイズ・重量:433×228×92mm・4.8㎏
  • 出力電圧・定格出力:AC100V(±10%)・2000W:USB‐A出力ポート有
  • 出力周波数出力波形:50Hz/60Hz(切り替えスイッチ付)・正弦波
  • 入力電圧:DC12V 動作範囲:10.5~16V
  • 電源入力ケーブル:910mm
  • ヒューズ:付属無し(別途購入で250Aを推奨している)

2000W出力は魅力的ですし購入者さんのレビューも良かったのですが、、重いので購入しませんでした。

【LiTime 純正弦波インバーター12V 2000W  L12V2KW-Z-JP】

  • サイズ・重量:354×188×100mm・約4.1㎏
  • 出力電圧・定格出力:AC100V(±10%)・2000W:USB‐A・USB-C出力ポート有
  • 出力周波数出力波形:50Hz/60Hz(切り替えスイッチ付)・正弦波
  • 入力電圧:DC12V 動作範囲:10.5~16V
  • 電源入力ケーブル:500mm
  • ヒューズ:付属無し(別途購入で取付を推奨している)

購入検討時は旧品で周波数が60Hz固定だったので購入を断念!

少し重いけど、お値段が割安で仕様も考えると、、今なら購入してもいいかも(*‘ω‘ *)?

4.今回のポタ電作成に必要な部材は?あと、使う工具は何?

作るポタ電のイメージは?

大容量・大出力ポタ電!重そうなので台車(足つき)で可能な限り軽く!(軽くしたいので今回は収納のBOX・ケースは無し!)

なので必要そうな部材は、

  • 3000Wh級大容量リン酸鉄リチウムイオンBT(購入済み
  • 1500W出力以上のインバーター(購入済み
  • 平台車
  • バッテリーホールドダウンマウントブラケットSET(⇒使えず、、⇒ラッシングベルトに変更)
  • アクリル板(⇒取付が大変そうなので、、⇒アルミ角パイプ15×15mmに変更)
  • 電圧計 (バッテリー残量表示あり+USB出力あり)
  • PCケース用ファン・ファンフィルター
  • ヒューズBOXホルダー・ヒューズ
  • スイッチ・スイッチパネル
  • 圧着端子・熱収縮チューブ
  • ボルト・ワッシャー・ナットなど

部材はネットやホームセンターで調達します!

「購入した平台車 バッテリーホールドダウンマウントブラケットSET・アクリル板」
「購入したPCケース用ファン・ファンフィルター・ヒューズBOXホルダー&ヒューズセット・スイッチ・スイッチパネル・ボルト&ワッシャー&ナットセット」

今回使う工具は?

  • ドリル
  • 金切鋸・ヤスリ・紙ヤスリ
  • 半田コテ
  • 圧着工具・ニッパー・カッター
  • レンチ・ドライバー・など

5.ポタ電を作ります(^^)/(ベースの作成)

購入した台車!

まずは台車に乗せて現物で確認します!

「BT&インバーターを台車に乗せ」
「バッテリーホールドダウンマウントブラケット」

バッテリーの固定に使うつもりで購入したバッテリーホールドダウンマウントブラケット

バッテリーをガッチリ固定できると思って購入したのですが、、フックが短くて使えず💧

どうしようかな?取り敢えず検討しつつ作業を進めます、、

また、アクリル板にインバーターを固定、台車にガッチリ固定しようと思っていたのですが、、取付が難しそうなので断念💦

アクリル板にインバーターと付属機器の固定って見た目格好良さそうだと思いませんか?けど絶対難しそう、、無理~😅諦めました💦

結局は台車にアルミ角パイプを付けて土台にしてインバーターを乗せて、バッテリーを含めてベルトで固定する事にしました!

アルミ角パイプと台車に穴開けをします。

「ドリルで取付穴開け」
「ボルトでアルミ角パイプを固定」

購入した六角キャップボルトアルミ角パイプを固定!

「台車上側」
「台車下側」

台車下側はタイヤに干渉しない様にナットで固定。

インバーターを仮置き。

「取付けたアルミ角パイプの上にインバーターを仮置き」
「バッテリーも仮置き」

いい感じになってきました(*´ω`*)

ちなみにインバーターの足にはゴムシートを貼りました。

バッテッリーへのキズインバーターのガタツキの防止です!

「ゴムシートをボンドで貼付け」

バッテッリーとインバーターの固定には?

ラッシングベルト1.5mアーミーグリーンで固定!

「購入したラッシングベルト1.5m」
「ラッシングベルト3本でBT&インバーターを固定」

ほぼ運用出来る状態になりました(^^)/

6.電圧計などの周辺機器を取付

インバーターの入力側の方に電圧計・ファン+スイッチ・ヒューズホルダー100V延長コードタップを取り付けたいと思います。

※ファンは熱い時期のインバーター冷却用として付ける事にしました

当初アクリル板に取り付けるつもりだったので、、どんな部材を使うかな~?

「配線図?」

ダイソーさんで使えそうな物を物色!

A4バインダーボックスを使う事にしました!!

A4バインダーボックスと他に使う部材」
「端子を購入」

コーナンプロさんでバラ売りの端子も購入!

取付のイメージは?

「取付イメージの画像」
「取付などの穴開け」

ドリル+ニッバー+カッター+紙ヤスリを使いA4バインダーボックスに取付穴などを開けました。

残ってしまったマジックのマーキングジッポオイルで落とします!!!

ジッポオイルは接着海苔なども落とせるし、攻撃性も強くは無いので重宝しています(^_^)/(個人的な感想)

「マジックのマーキング消し」
「ばらしたヒューズホルダーBOX」

ヒューズは2個しか使わないけど、、余っているヒューズBOXを使いたい!

4個のBOXだけどバラしたらカットしても問題なさそう(自己責任💦)

( ↑ ヒューズも付いているのでお手頃価格!)

「ヒューズBOXを半分にカット」
「取付前の準備完了」

A4バインダーボックス電圧計・ファン+スイッチ・ヒューズホルダーを取付けます!

「周辺機器を取付」
「バインダーボックスを台車に取付」

台車にはボルトを使って固定しました!

インバーターの入力側に周辺機器の配線を接続!して取付完了(^^)/

取付けた周辺機器は?

購入した電圧計USB-C端子有りの物は在庫が無いみたいです(2025/1/5現在・上記はUSB-A端子の物

7.電圧計の設定

電圧計には使用電池別の設定が有るので設定します(電圧計には影響せず、蓄電量のみに影響すると思われる)

リン酸鉄リチウムイオンバッテリー用(4セル・12V用)に設定をします。

  1. 裏側のボタンを長押し(約2秒)設定ページに入る
  2. 裏側のボタンを数回押し【F】のリン酸鉄リチウムイオンバッテリー用に設定。(Pは鉛蓄電池・Lは三元リチウムイオン電池に対応)
  3. 裏側ボタンを押し【F-04】の「12Vタイプ・4セル」に設定。2秒長押しして保存(鉛=12V=P12・リチウム=3.7V=L04・リン酸鉄=3.2V):(リン酸鉄は1セル3.2Vなので×4=12.8V)
「リン酸鉄リチウムイオンバッテリー用(12V用)に設定」
「電圧の誤差は無し」

バッテリー電圧を測ったら電圧計との誤差は無しでした!

ほぼ満充電になると、、

「蓄電量はMAX表示」

8.完成した自作ポタ電

ラッシングベルトバッテリー&インバーターをちゃんと固定した自作ポタ電は!

「インバーター交流100Vの出力」
「後付けUSB+AC100V出力」

インバーターの入力側の方にもAC100Vコンセントを設置!

「バッテリー側」
「台車付き・引っ張れます」

重いのですが、台車付きなのでゴロゴロと引っ張っての移動も出来ます!

バッテリー自体にも持ち手が付いているので、持ち上げての移動も可能!

「BT左右の持ち手で持上げられる」
「重さは⁇」

バッテリー本体20.5㎏+インバーター2.9㎏も有るので、、、

「約25.5㎏!」

結構重かった💦

9.今回の自作ポタ電作成のコストは?

コスト計算しました。(購入当時の価格です

  1. LiTime 12V230Ah Plus リン酸鉄リチウムイオンバッテリー@75599
  2. BAL 正弦波インバーター 1500W No.2815@34340
  3. ゴムシート@982
  4. [山善] 台車@1520
  5. アルミ角パイプ@1036
  6. ボルト・ナットセット@1782
  7. ラッシングベルト@1150
  8. A4バインダーボックス(ダイソー)@110
  9. 電圧計@1259
  10. ファン@1061
  11. ファンフィルター@388
  12. スイッチ@405
  13. ヒューズBOX@1069
  14. コード付コンセントタップ@1012
  15. 電源ケーブル@950
  16. アンダーソンタイプコネクター@1199
  17. アクリル板@2380使えなかった部材
  18. バッテリーマウントブラケット@2280使えなかった部材

今回の自作ポタ電のコストは¥123862使えなかった部材を含めると¥128522)でした。

今回DIYしたポタ電自体には充電の機能は有りません

私の場合、充電は太陽光パネルでの充電で使用するMPPTチャージコントローラーを使用するので別途のコストの心配は有りません!

100V20Aの充電器や太陽光パネルの充電で使用するMPPTチャージコントローラーを新規で取り付けるので有れば約@15000程度が別途にかかってしまいます。

ですが、、約2KWh級のポタ電と同等の性能・重量・金額程度で3KWh級ポタ電をDIYで作れました!

2944Whの蓄電1500W出力自作ポタ電は十分に高性能!

タイヤも付いてますし、重いけど移動も少しは楽!

自作ポタ電、今回も自慢できる製品をDIY出来ました(^^)/
