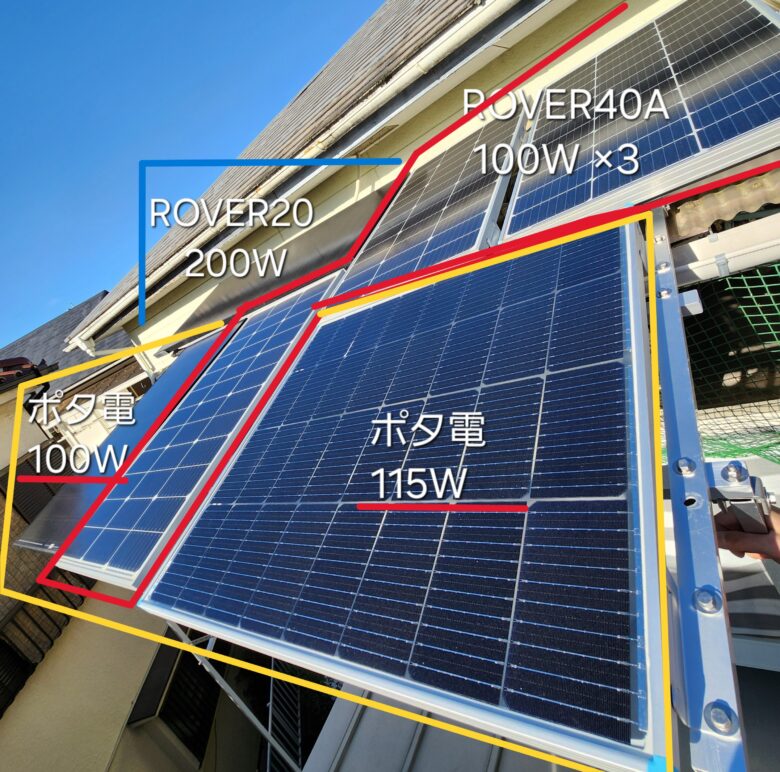

去年の春と秋にポタ電充電用ソーラーパネルを置き換えて215Wにしました。
（RENOGY両面受光115W+LVYUAN100W）

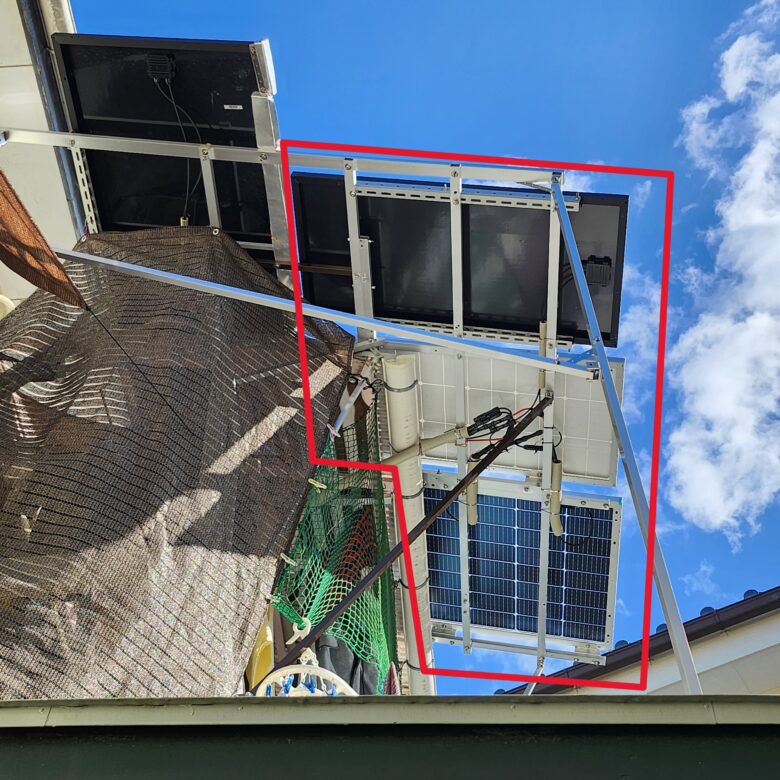

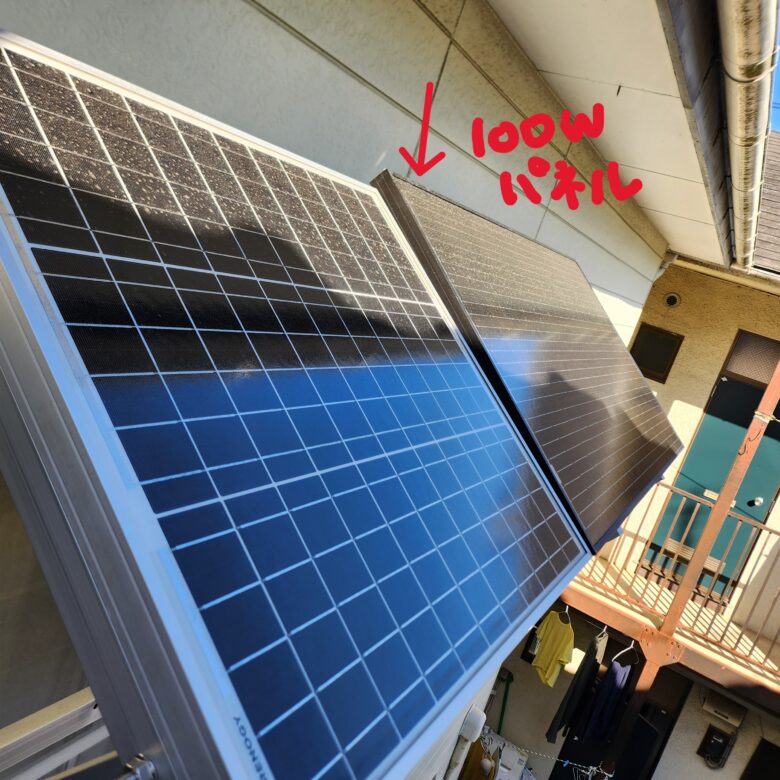

2月頃から10月ぐらいまでは影も掛からず良い感じに発電するのですが、
11月上旬頃からRENOG115Wパネルに隣家の影が掛かり始める為発電量が激減💧
冬場は太陽も気温も低いので発電量が減るのは仕方ないのですが、、もう少し快適にポタ電を使いたい！
なので今回は100Wパネル4枚・400Wをポタ電の充電用として設置したいと思います。
電気は一歩間違えれば火事の元になります。勉強して自己責任でやりましょう。
1.パネル増設のイメージ
前回のベランダ屋根上にパネルを設置した時に “もうパネルの増設は無理だろ”と思っていたのですが、、発想全変？で浮かんだイメージは？

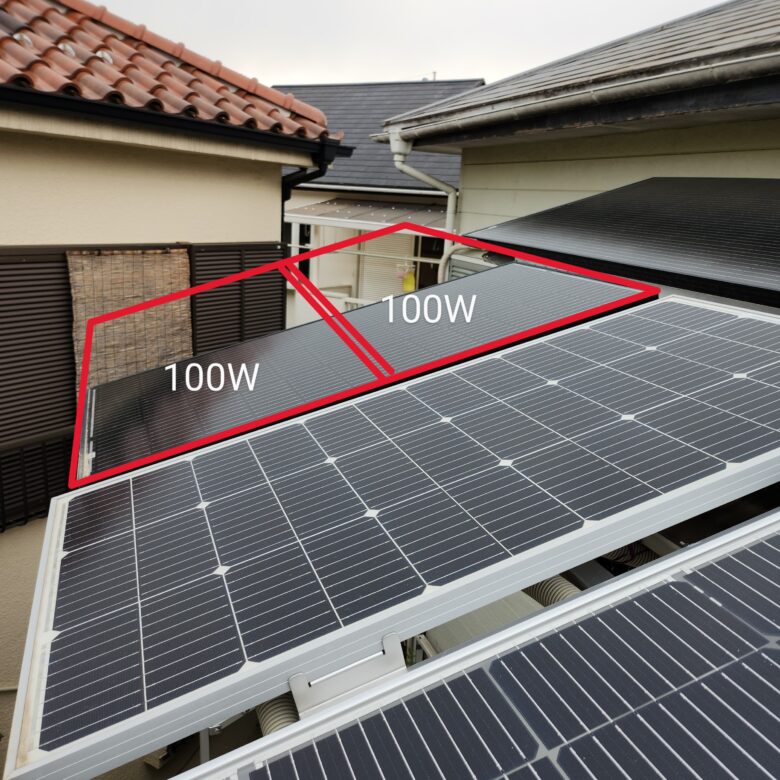

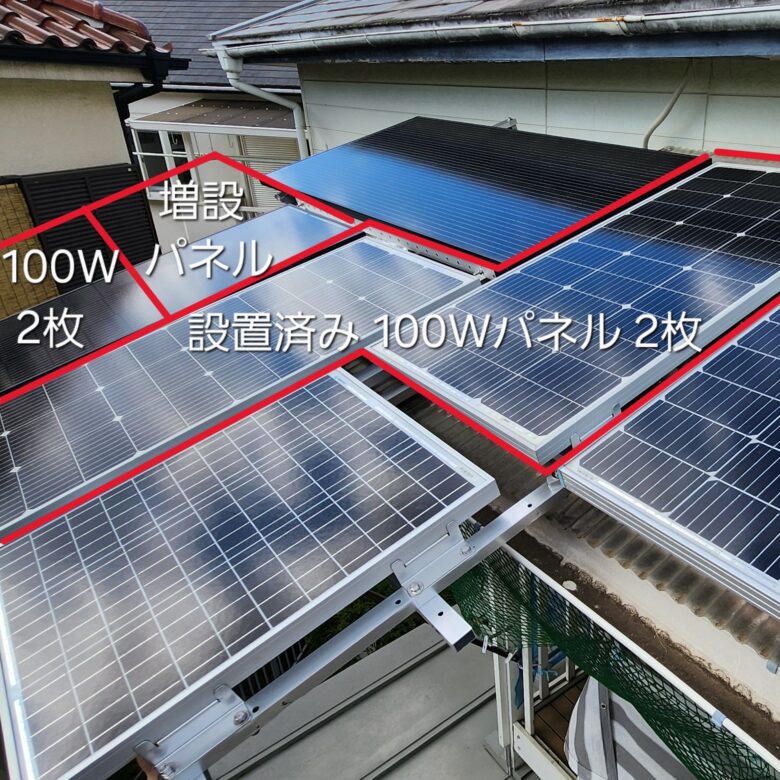

設置してある100Wパネル1枚を取外して、なんと、、100Wパネル2枚に増設します！
あとは設置済みの100Wパネル2枚を流用して合計400ＷをDELTA2に接続したいと思います(^^)/

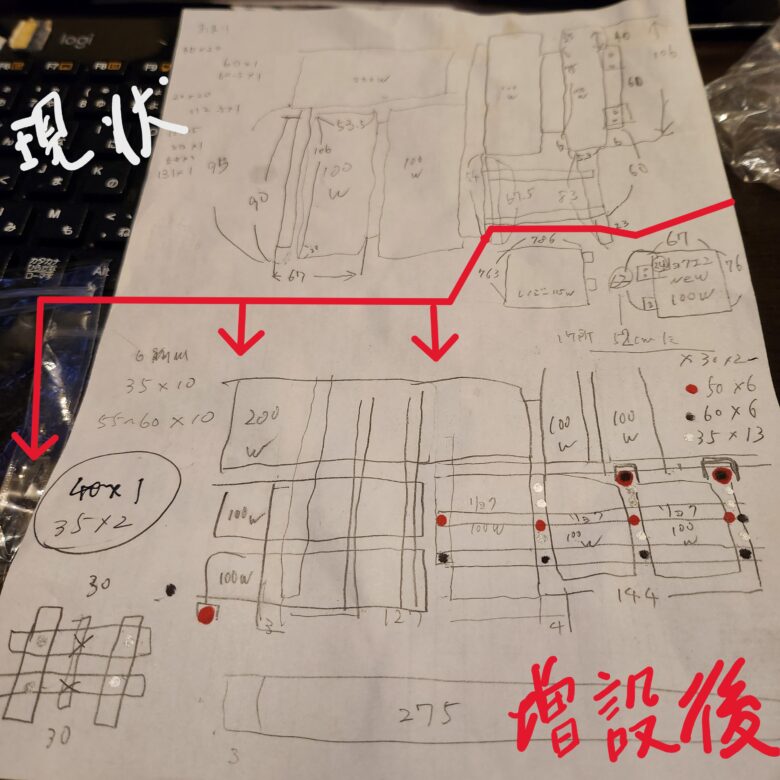

設計図？を基に部材を調達します！
2.部材の調達と必要そうな工具
必要な部材は？
- アルミ角パイプ
- ボルト・ナット・ワッシャー
- ソーラーパネルマウントブラケット（架台）
- 結束バンドなど

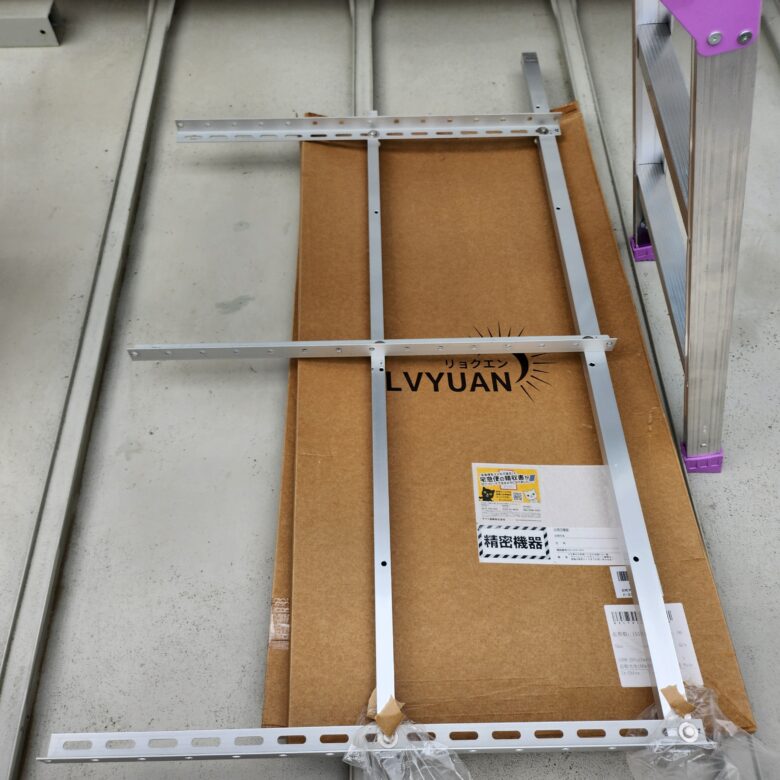

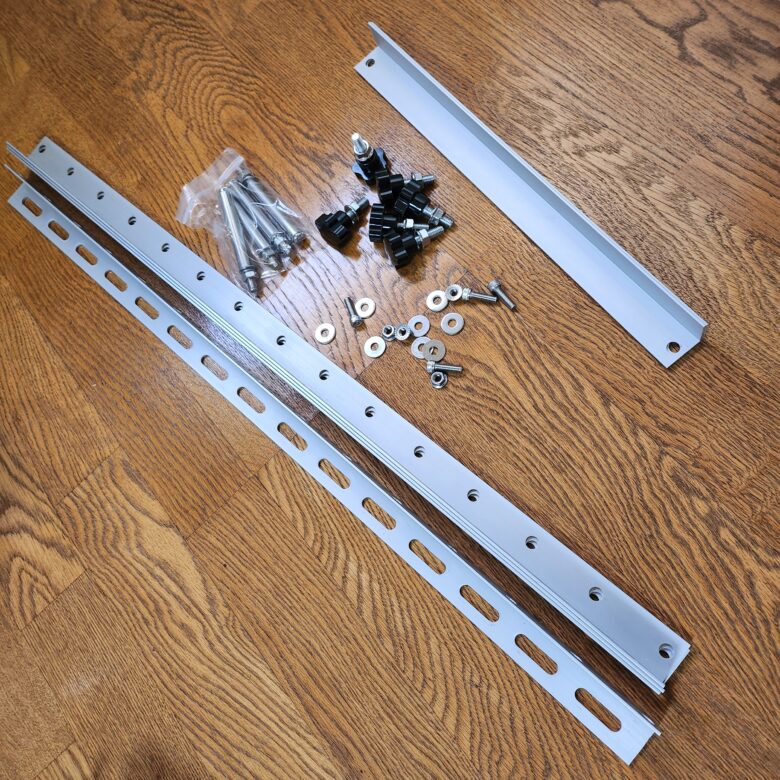

取外す100Wパネルの設置で使っていたリョクエン ソーラーパネル架台を再利用するので、合わせる為にもう一台分を注文しました。
リョクエン製とRENOGY製では寸法が違います！
RENOGY製は少し高さが有り、厚みも有ります。
お勧めはRENOGY製です、、(*’ω’*)
平ワッシャーはアマゾンで
アルミ角パイプやボルトなどはコーナンプロとビバホームで購入しました！
今回使う工具は？
- ドリル
- 金切鋸・ヤスリ
- レンチ・ニッパー・MC4コネクターレンチ・など
3.東窓に設置している100Wパネルを取り外し
冬には影が掛かる東窓に設置してある100Wパネルを取り外してベランダ屋根上に移設します。
100Wパネルを取り外す為に50Wパネルも取外しました。
50Wパネルは東窓外に再設置するつもりです！
4.ベランダ屋根上のパネル3枚を取り外し
増設する部分のパネル1枚だけを取り外し作業したいのですが、、
作業するスペースが一階屋根端から1ｍも無いぐらいなので危なそうなんです💦
なので、パネル3枚を取り外します！

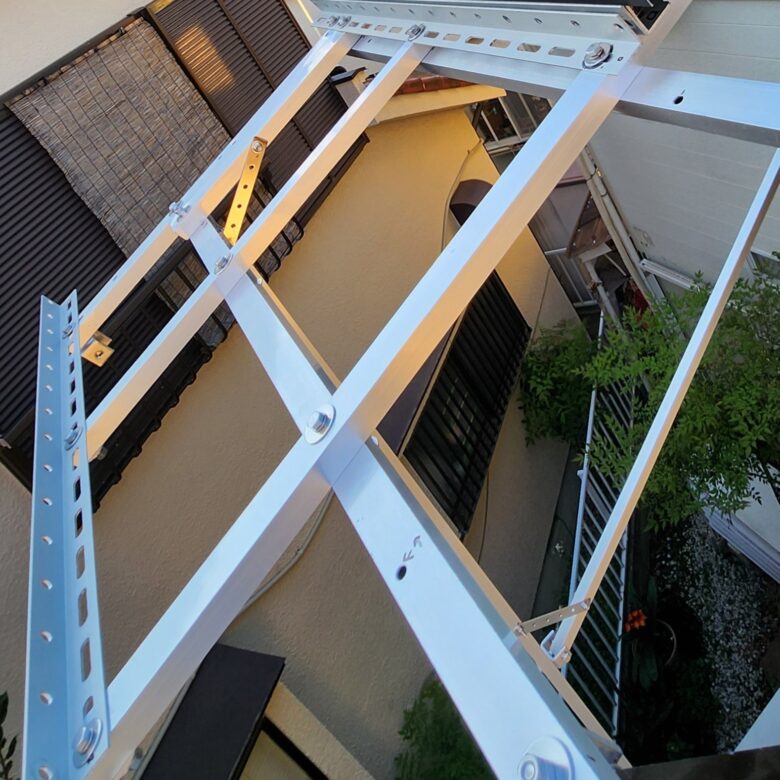

5.架台を作成
アルミ角パイプの架台も今後を見据えて付け替えておきます。

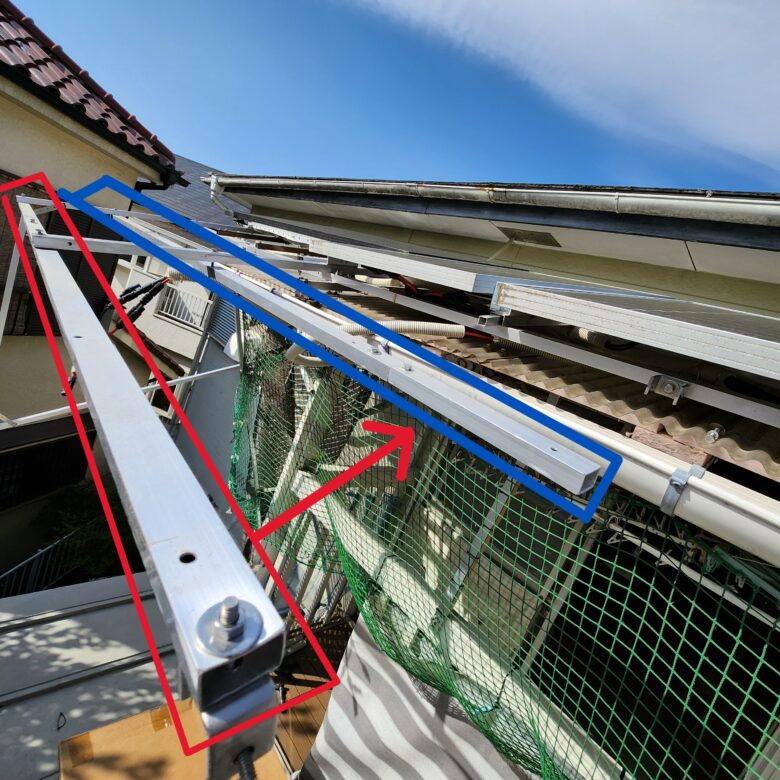

赤枠の前面にはもっと長いアルミ角パイプを取付、青枠には前面の角パイプを移設します。
後日100Wパネル2枚を増設する予定だからです(*‘ω‘ *)

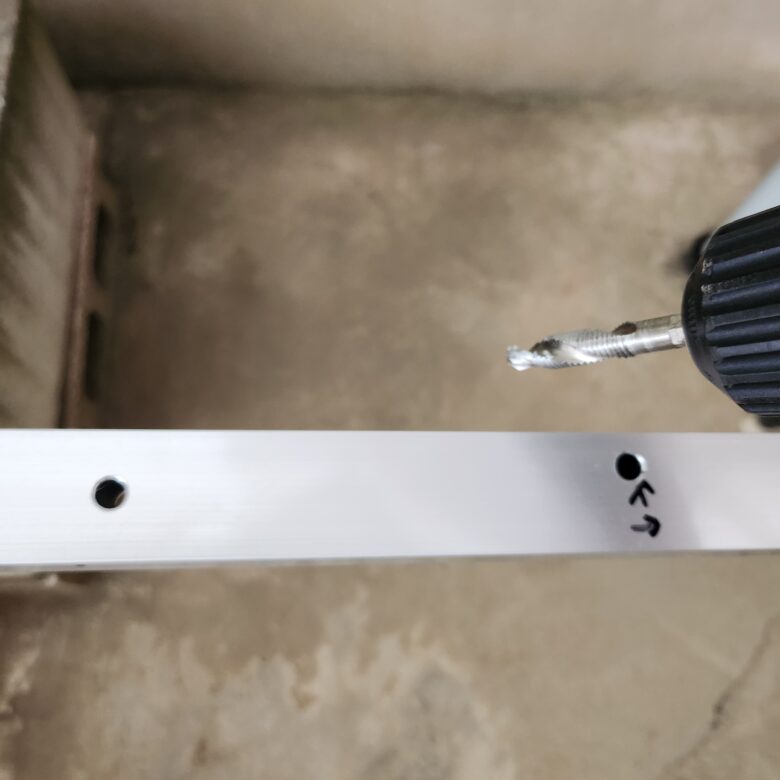

新規の前面アルミ角パイプは外した物と同じ穴位置に穴を開けます。
クランプを使い2本のアルミ角パイプを固定。穴を同じ位置にドリルで開けます！
使ったクランプは今は販売されていませんが、似た物は？
取付穴を開けたアルミ角パイプを設置。

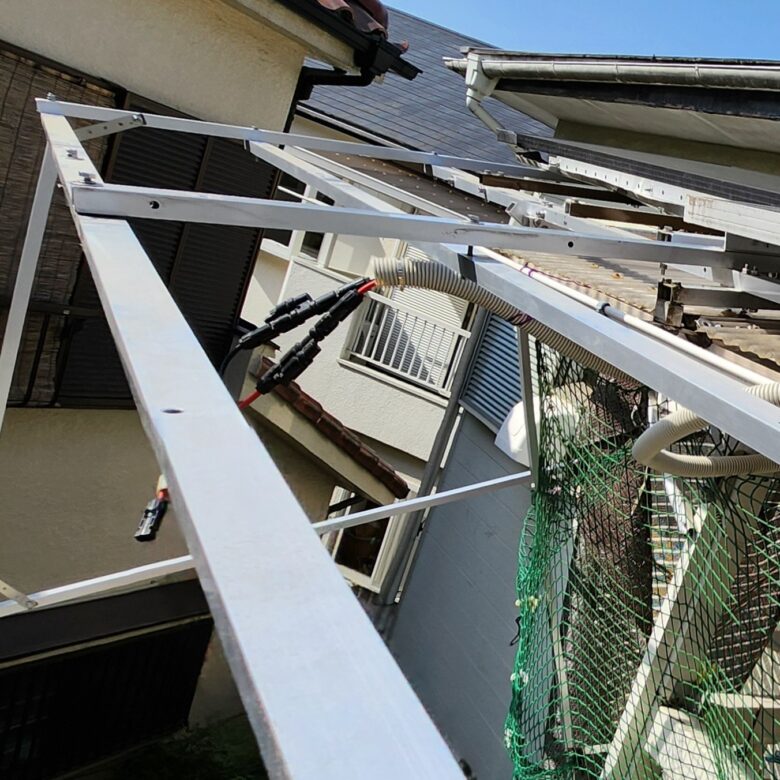

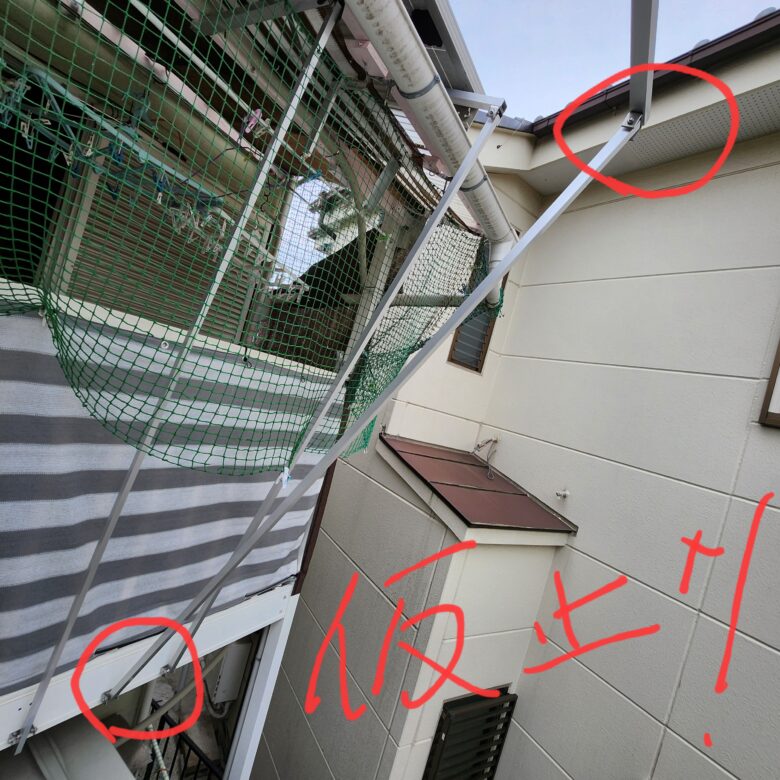

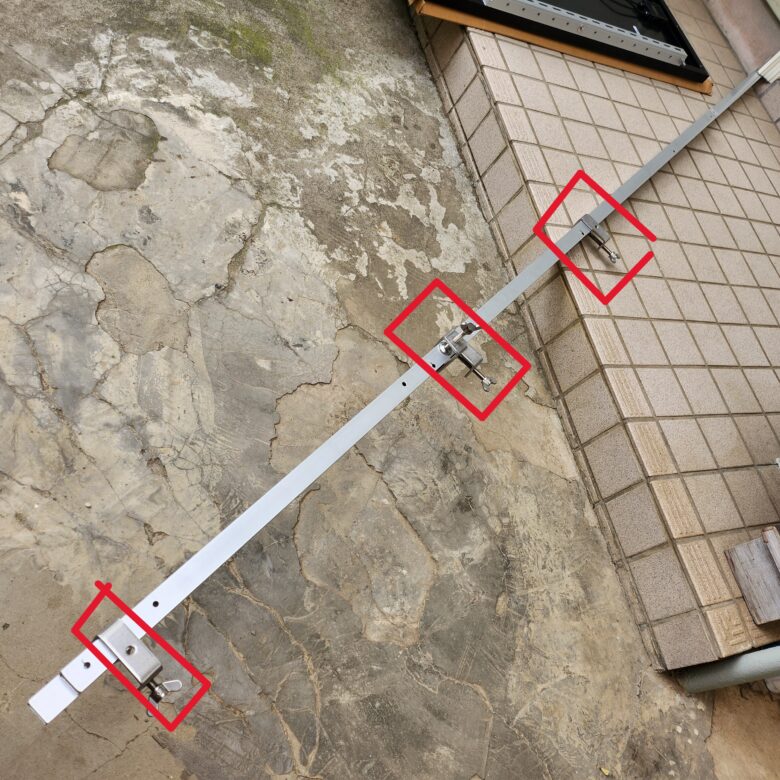

角パイプの端とベランダにクランプを取付て、アルミ角パイプで接続して補強！
使ったクランプは？

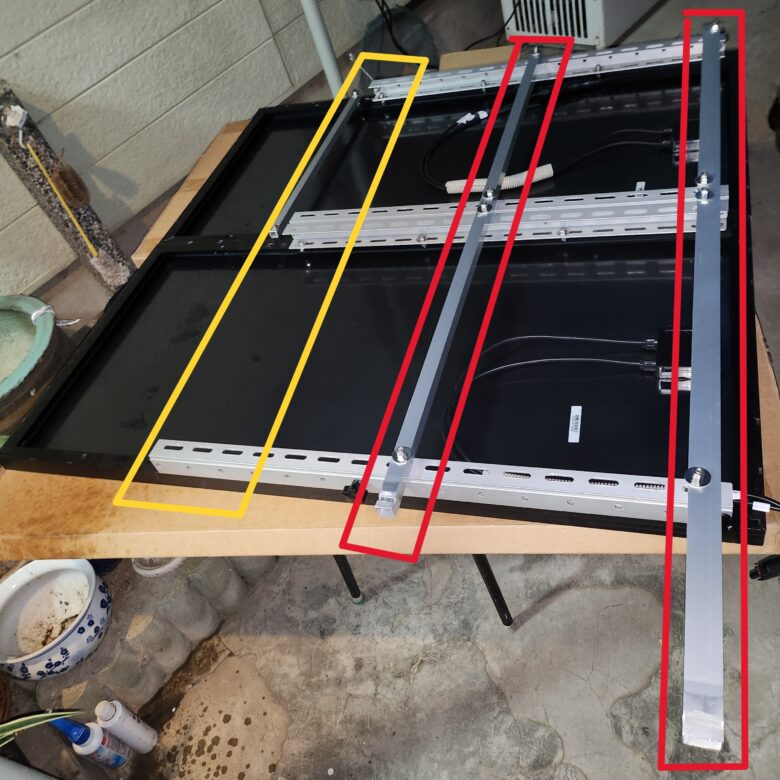

100Wパネル２枚用の架台を作成します！

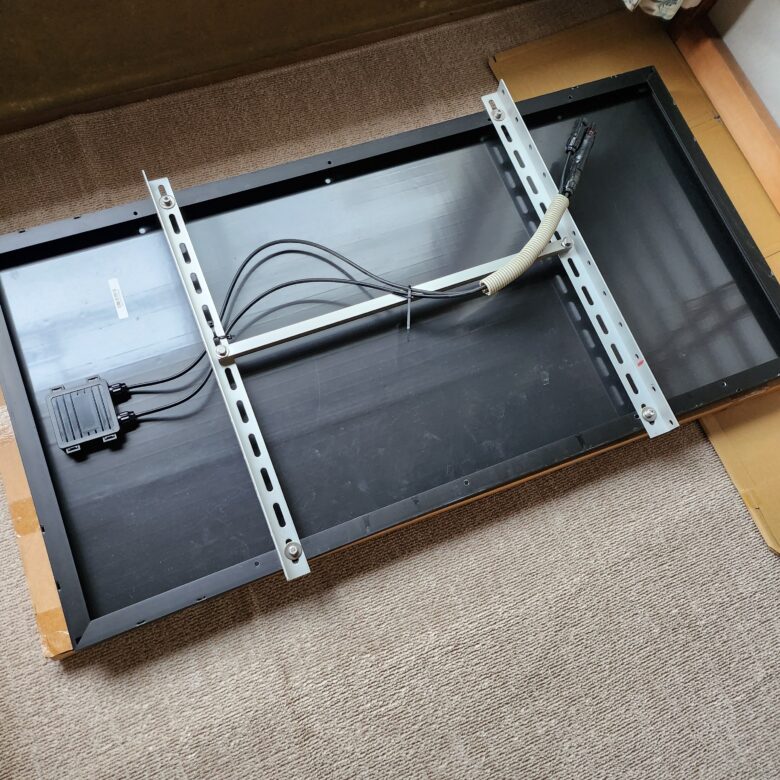

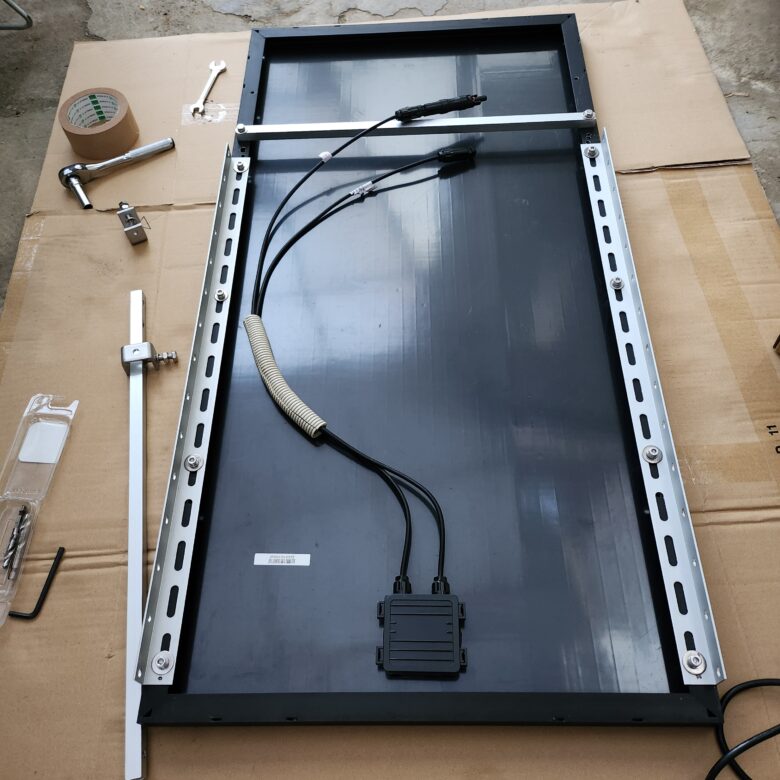

取り外したリョクエン100Wパネルにリョクエン ソーラーパネル架台を取付けます。

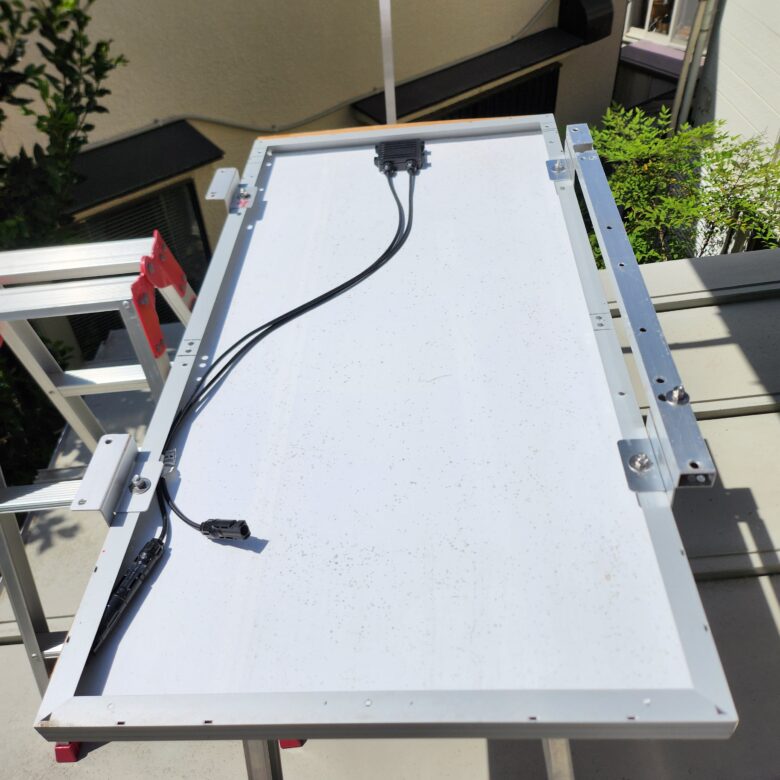

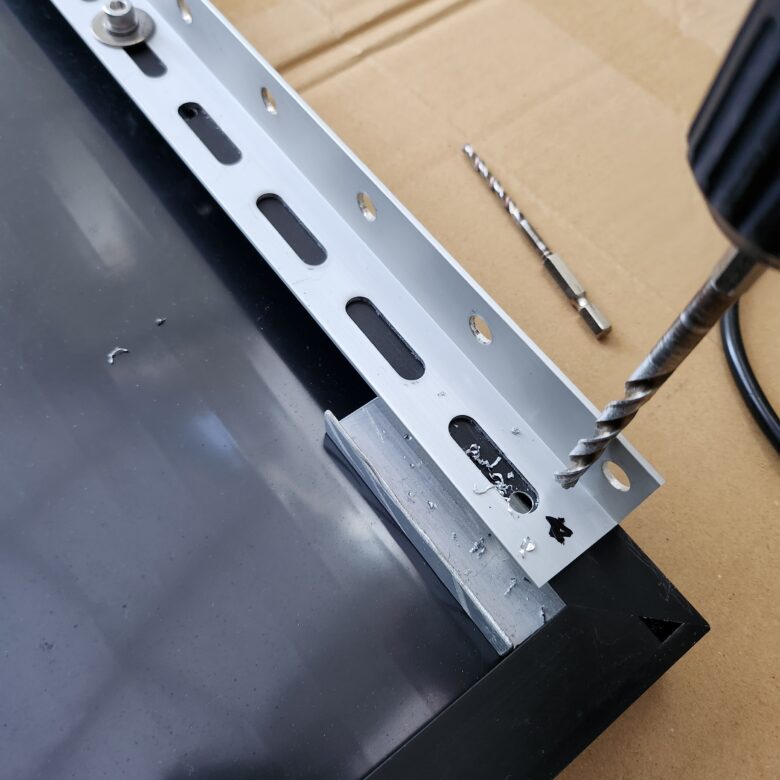

が、リョクエンのパネルは取付穴が少ない!!ので、パネルに穴を開けてからの取付。
現物合わせでアルミ角パイプを取付！
黄枠部分はベランダ屋根上の架台にじかに取付けます。
架台が完成(^^)/
6.ソーラーパネルを設置
ソーラーパネルを設置していきます！

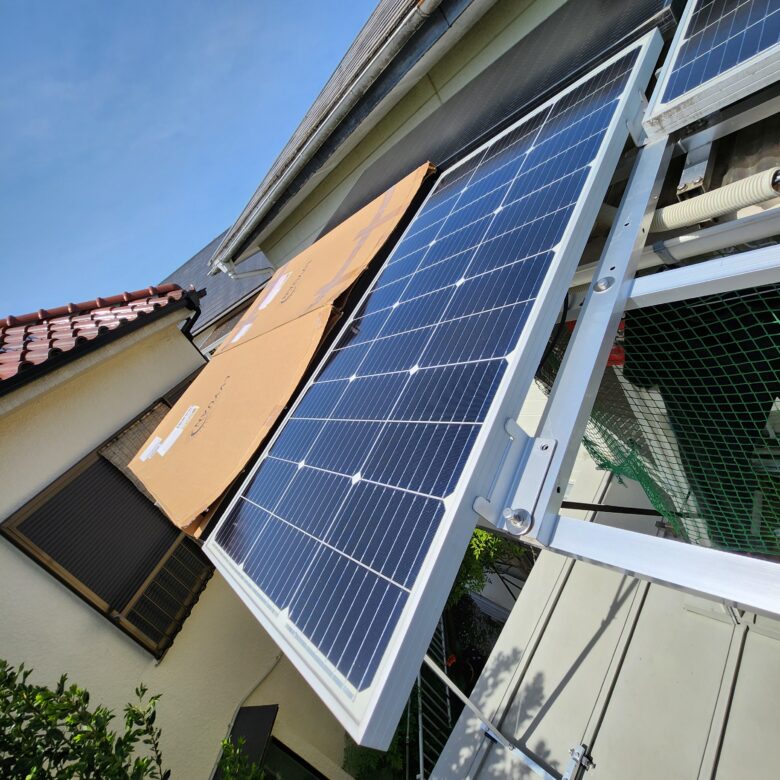

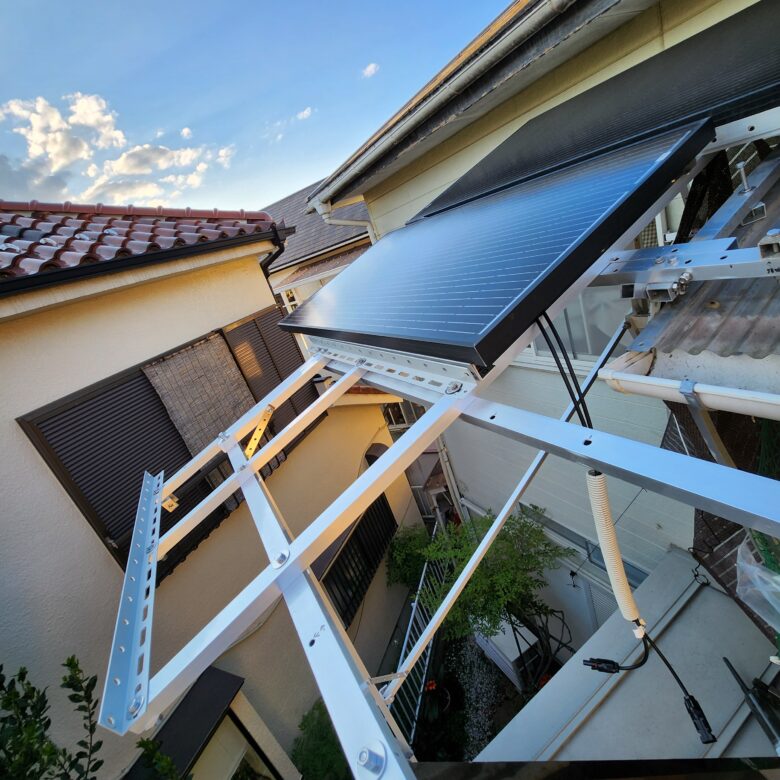

1枚から2枚に増設したパネル設置は上手くいきました！
3枚目のパネルを再設置。3枚目は再設置なので楽なはずですが、、
1・2枚目のパネルを設置した為、ボルト止めが、、隙間が少なくて苦戦してしまいました😓

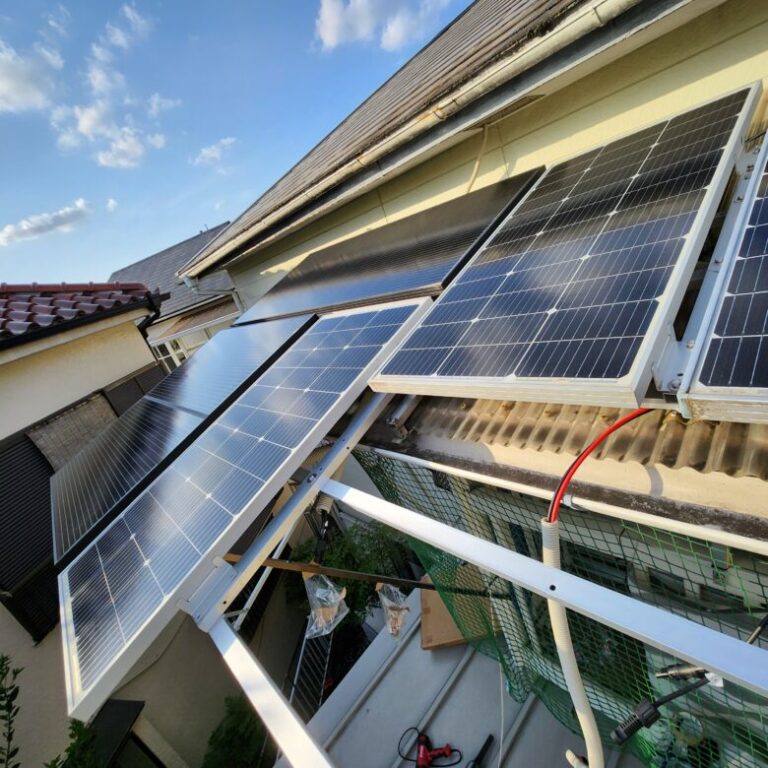

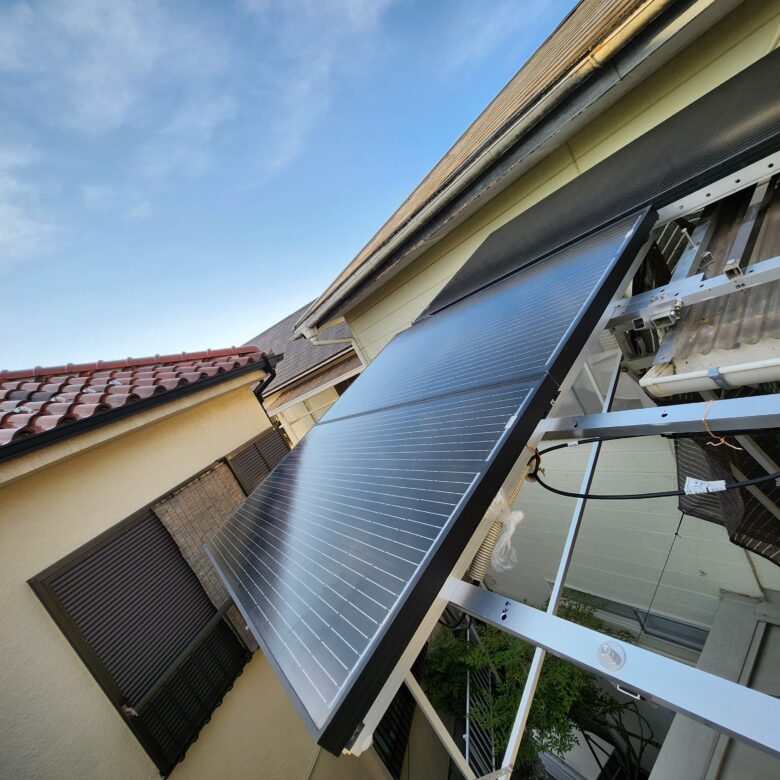

手こずりましたがパネルの設置が完成(^^)/
7.配線の変更
配線を変更します！

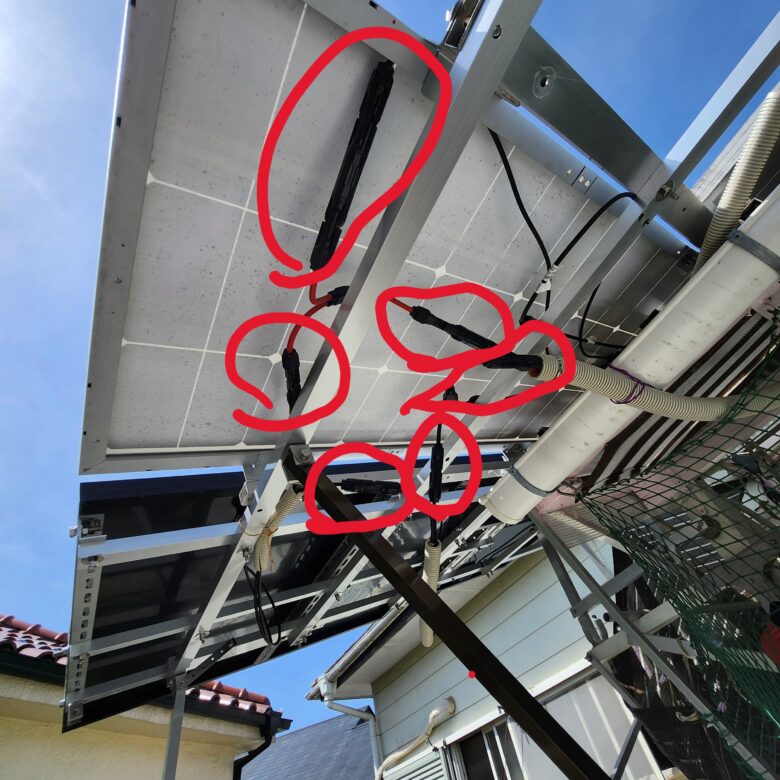

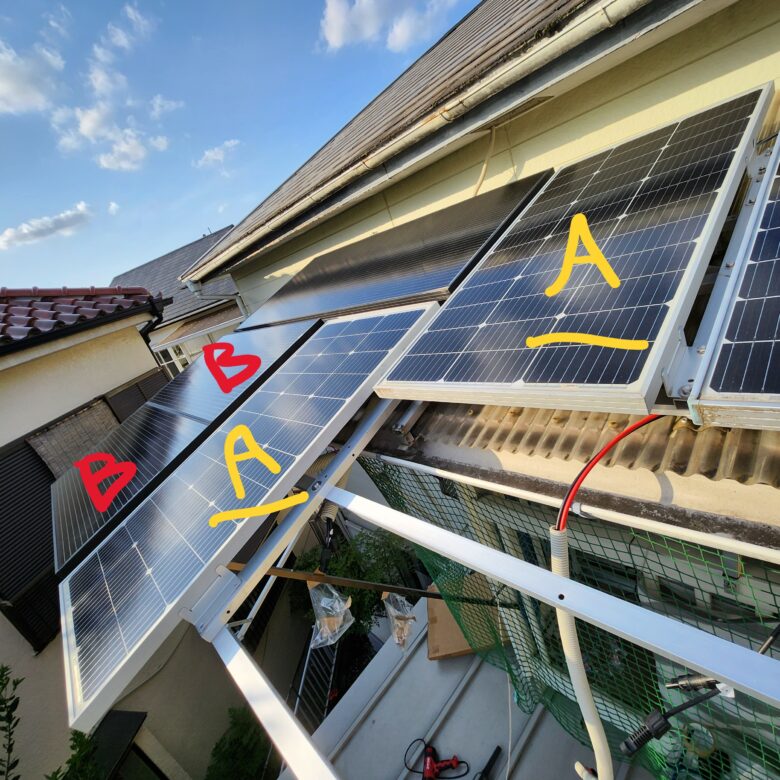

写真のAの2枚/Bの2枚を直列接続。
AとBは並列で、逆流防止ダイオードをかまして、、DELTA2に接続します！
8.合計400ＷのパネルでのDELTA2ソーラーパネル充電が完成！

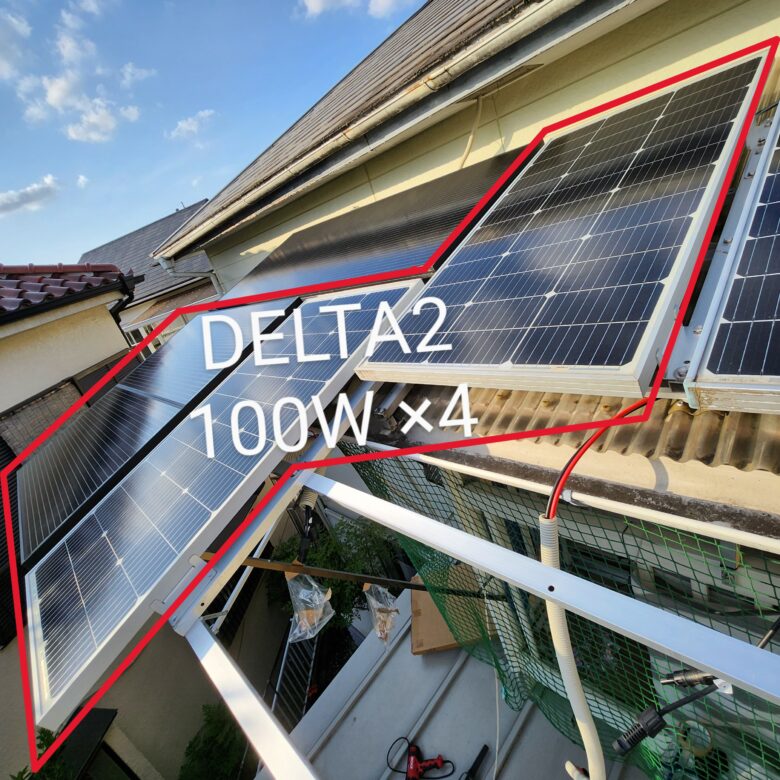

DELTA2充電用の100Wパネル4枚の設置が完成しました！

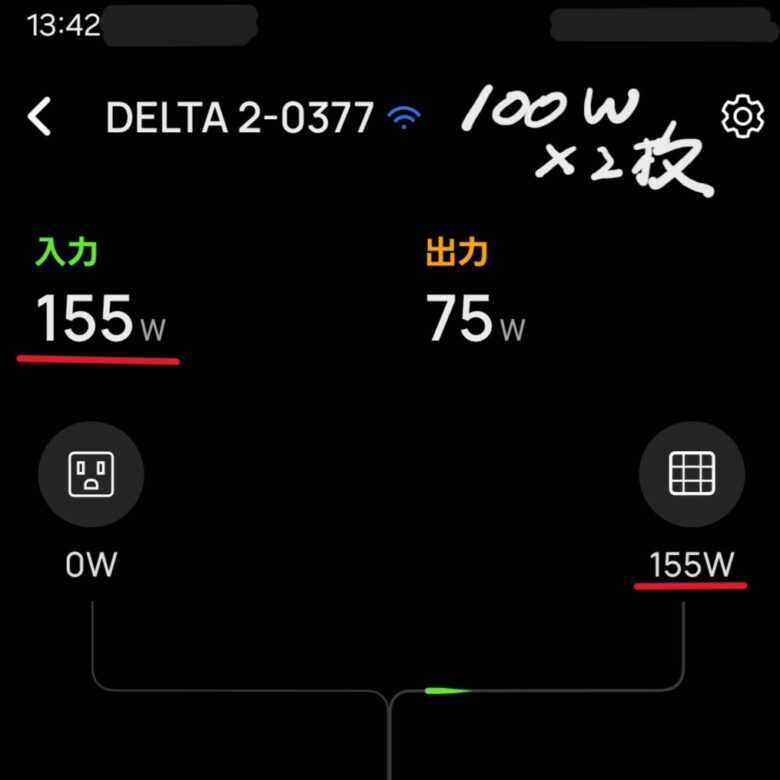

5月初旬のデータです。
先に付けた100Wブラックパネル2枚では？

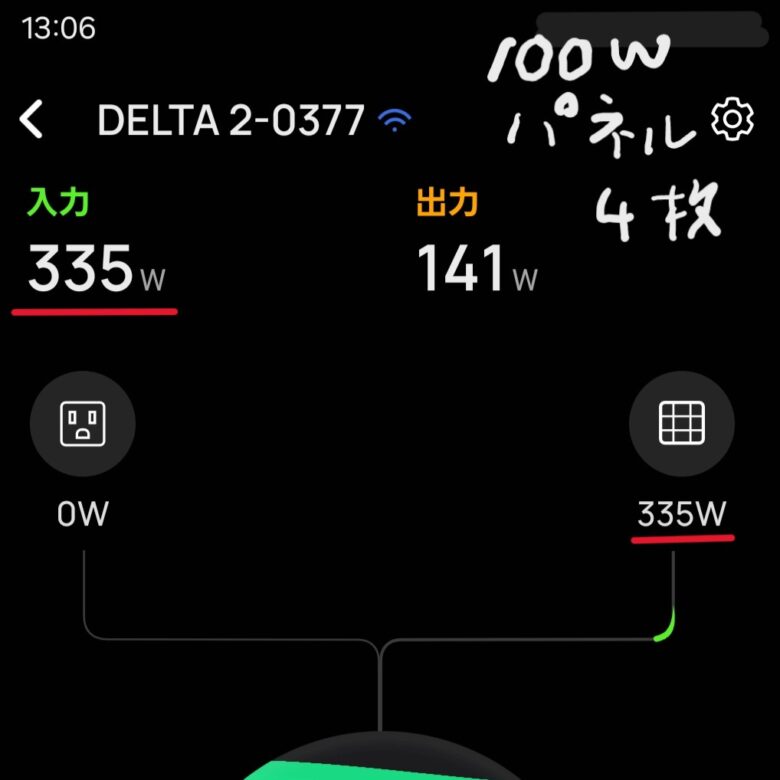

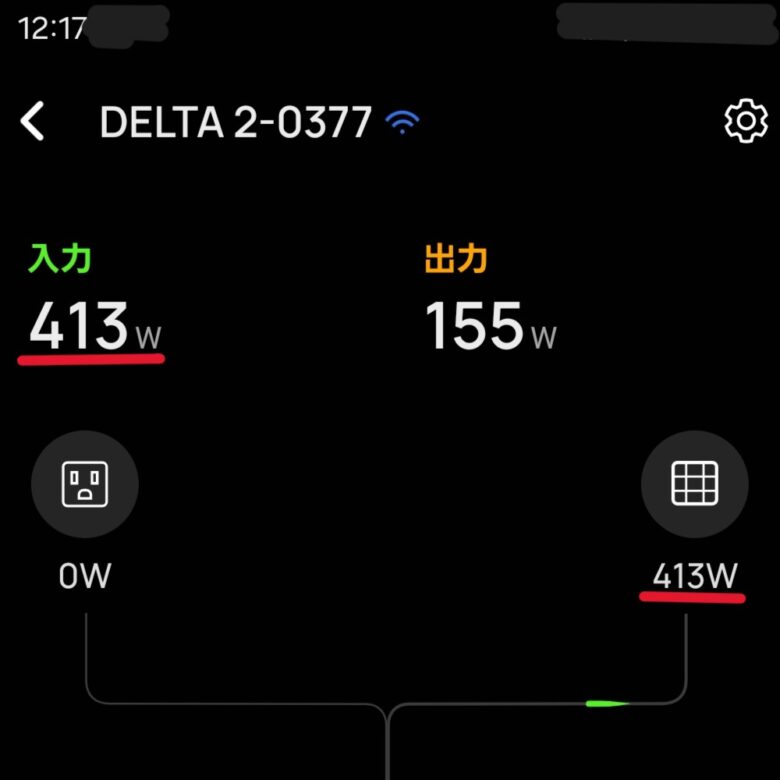

100Wパネル4枚では、、なんと！335W発電！
冬は半分としても170W近くの発電の期待が持てます(^o^)
約800W～1000W/日 ぐらいは充電出来るのかなぁ～？期待です！
後日！

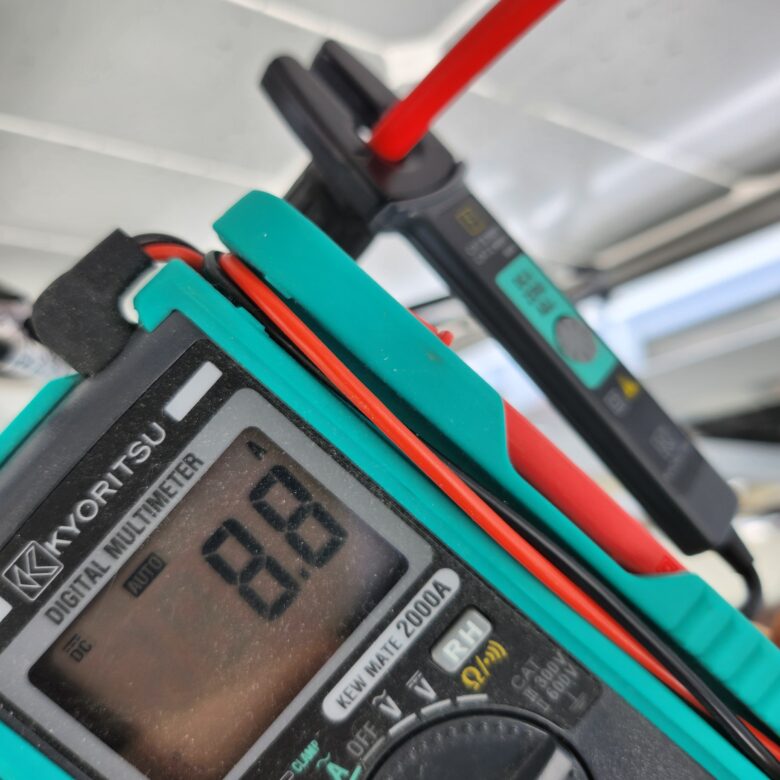

なんと！400Ｗ以上も発電していました！
ポタ電充電用ソーラーパネルの増設DIY、、大成功でした(*’▽’)/
次回は、パネルをポタ電用に流用して発電が減ってしまった【LiTime 12V230AhPLUS 】+【RENOGY MPPTチャージコントローラーROVER LI 40A】用に100Wパネル2枚を増設します(^o^)丿
