ブログ 【100Wソーラーパネルを2枚増設するDIY】
↑ 5月に2944Whバッテリーに充電するパネルを350Wに増設しました。ですが、
やはり冬にかけ発電量がどんどん減少していってます。
取付た隣家の影が掛かる【リョクエン100Wパネル】を日の当たる場所への簡単な移設は不可能！
仕方が無いので取外してある【RENOGY ソーラーパネル 115W】を増設・再設置してみます！
冬場はおそらく2～3時間ぐらいしかまともには発電しないと思われますが、少しでも発電量が増えればと思います！
電気は一歩間違えれば火事の元になります。勉強して自己責任でやりましょう。

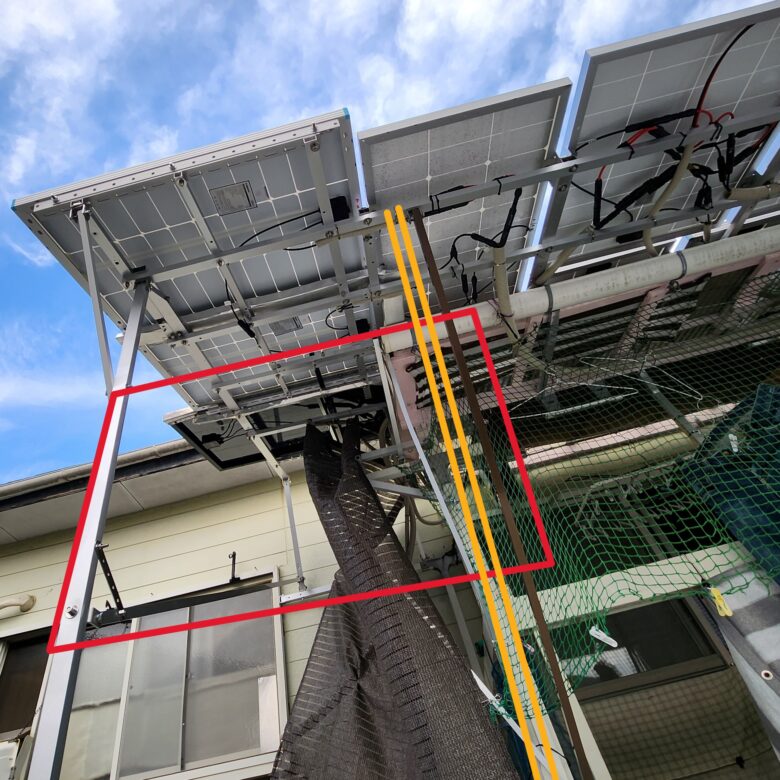

1.パネル増設のイメージ
浮かんだ増設イメージは？
屋根上架台にアルミ角パイプの補強（縦方向・黄線部分）を取付てそこに、
【RENOGYソーラーパネル115W】用の架台を作成・取付て設置したいと思います(^^)/
2.部材の調達と必要そうな工具は？
必要な部材は？
- アルミ角パイプ
- ボルト・ナット・ワッシャー
- ソーラーパネルマウントブラケット（架台）
- クランプ
- 結束バンドなど
ナットとワッシャーはAmazonがお安いので注文！

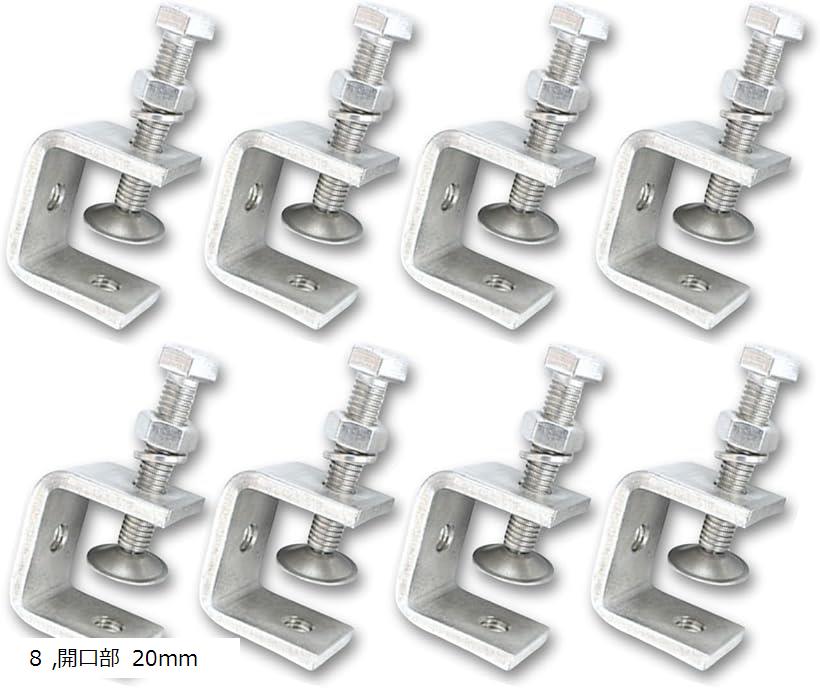

クランプはアルミ角パイプに合わせて開口部が20mmと30mmの物を注文！

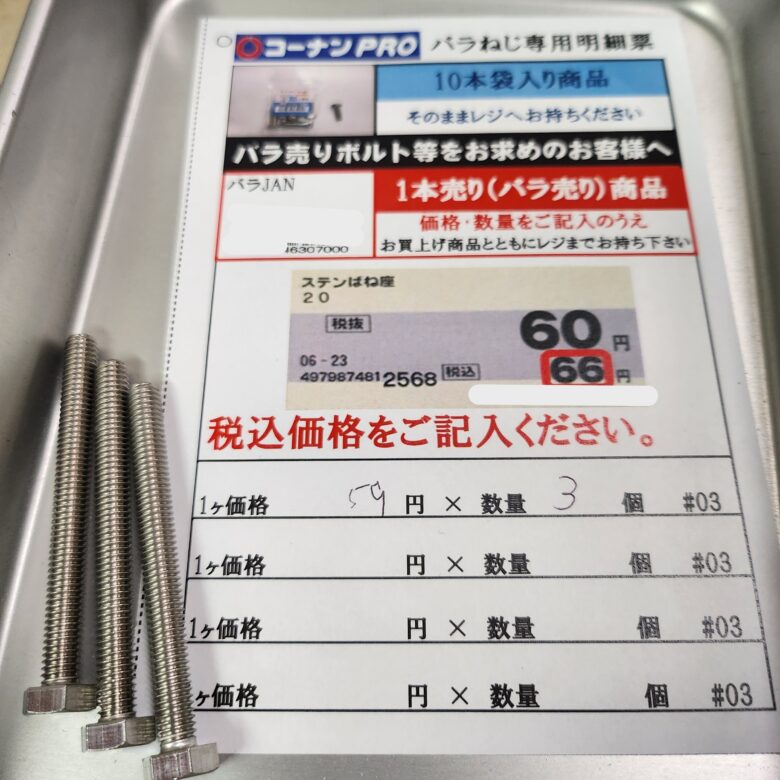

コーナンプロさんでアルミ角パイプ4ｍを2本『30×20』『20×20』と少量使うボルトをバラ売りで購入。

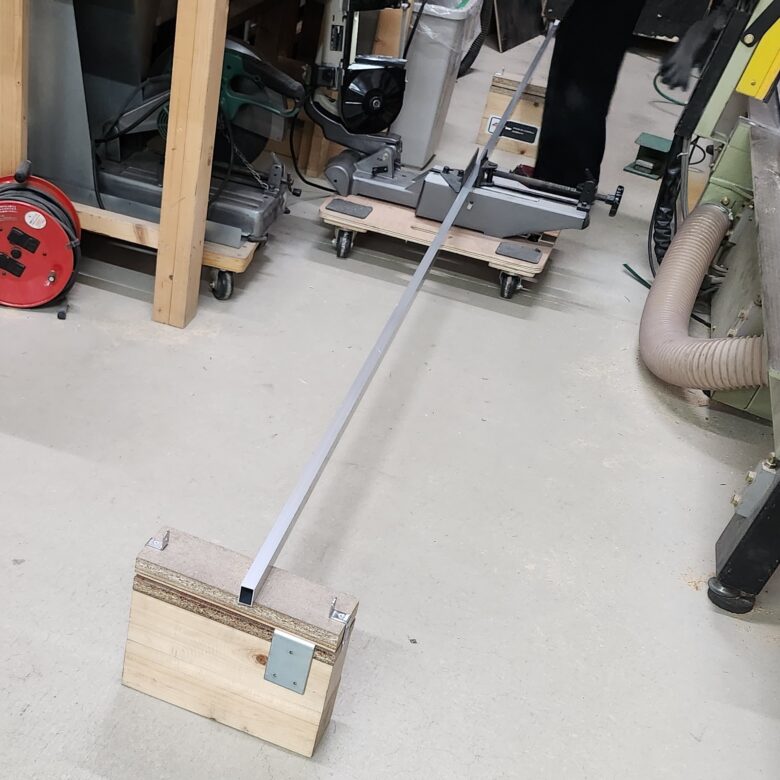

アルミ角パイプはカットサービスで必要なサイズにカットをしてもらって、、便利＆楽ちん(*’▽’)
強度が有りそうな【RENOGY ソーラーパネルマウントブラケット】も注文！
今回使う工具は？
- ドリル
- 金切鋸・ヤスリ
- レンチ・ニッパー・MC4コネクターレンチ・など
ドリルも切れ味が悪いので注文しちゃいます！
3.架台本体の縦方向に補強のアルミ角パイプを取付
コーナンさんで購入・カットしてもらったアルミ角パイプを取付て行きます！

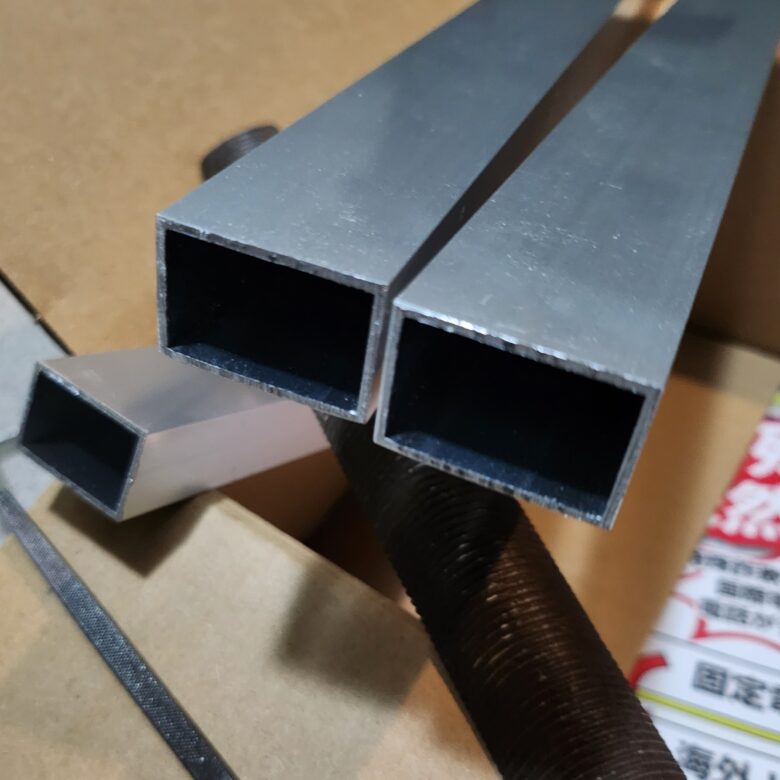

バリが有るのでヤスってから
クランプを取付けます！

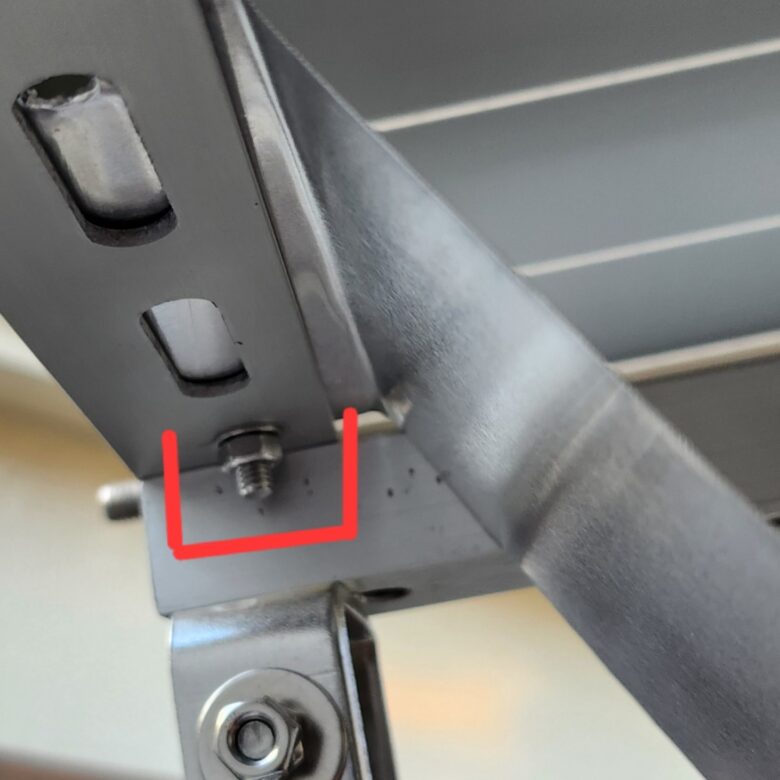

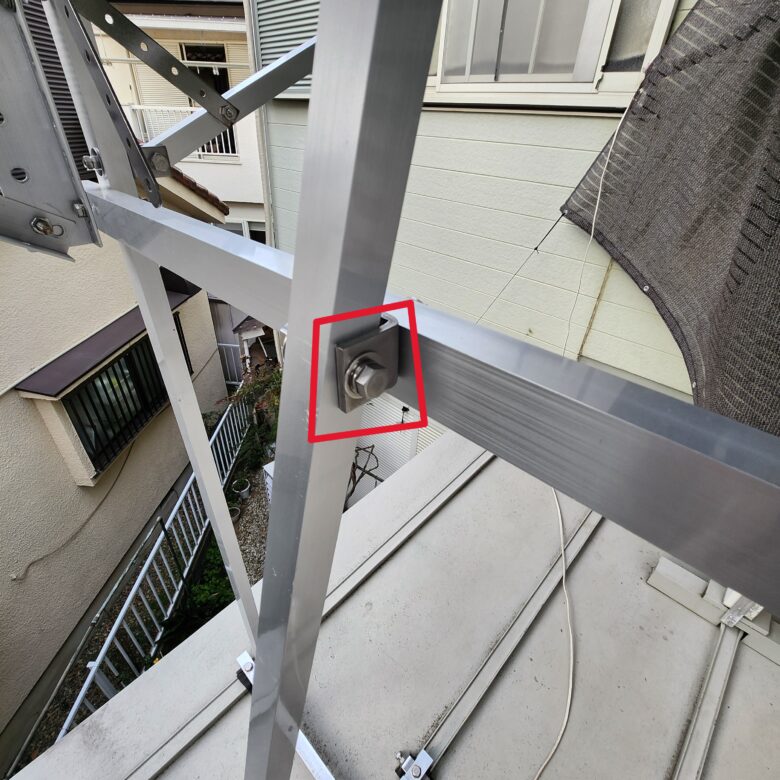

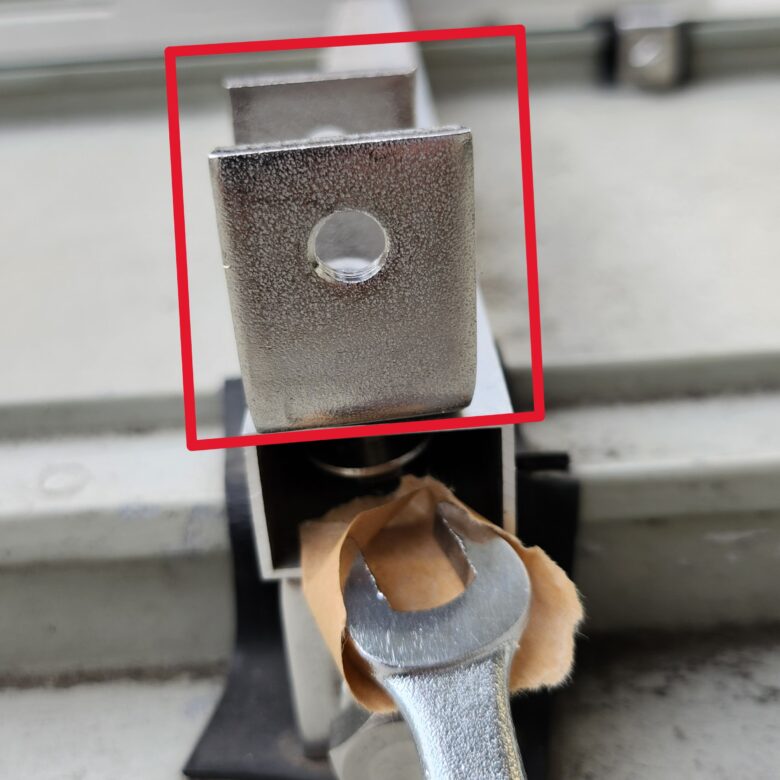

アルミ角パイプの中でナットを止めたので手が入りません！
レンチにテープを貼ってナットが落ちない様にして取り付けました(*’▽’)

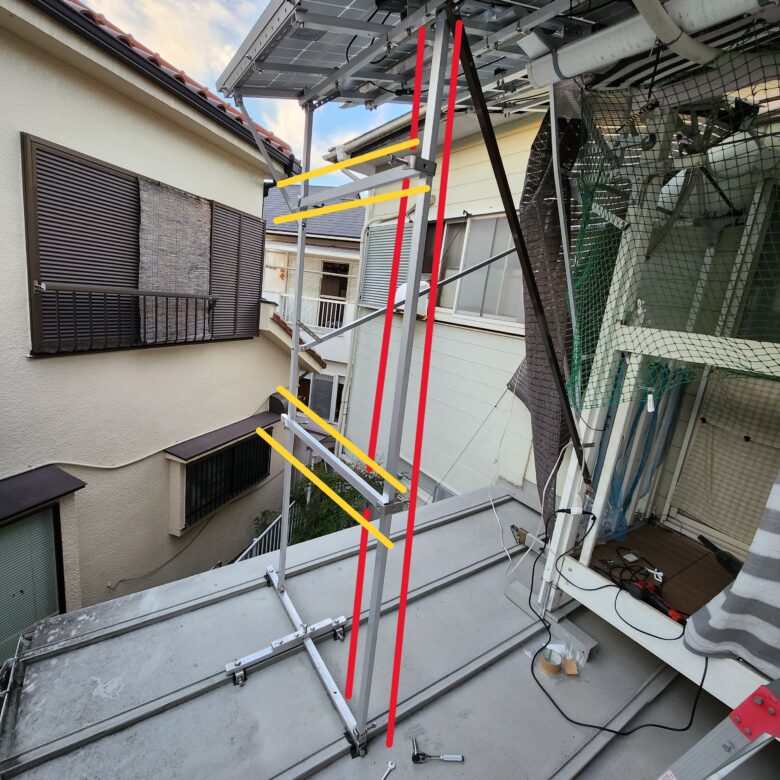

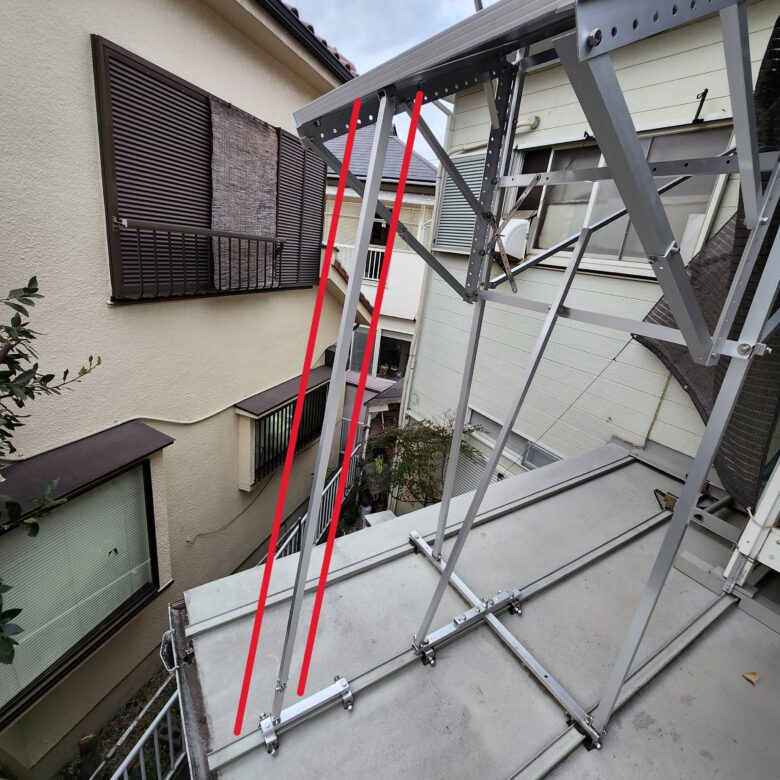

補強・縦方向にアルミ角パイプを取付ます。

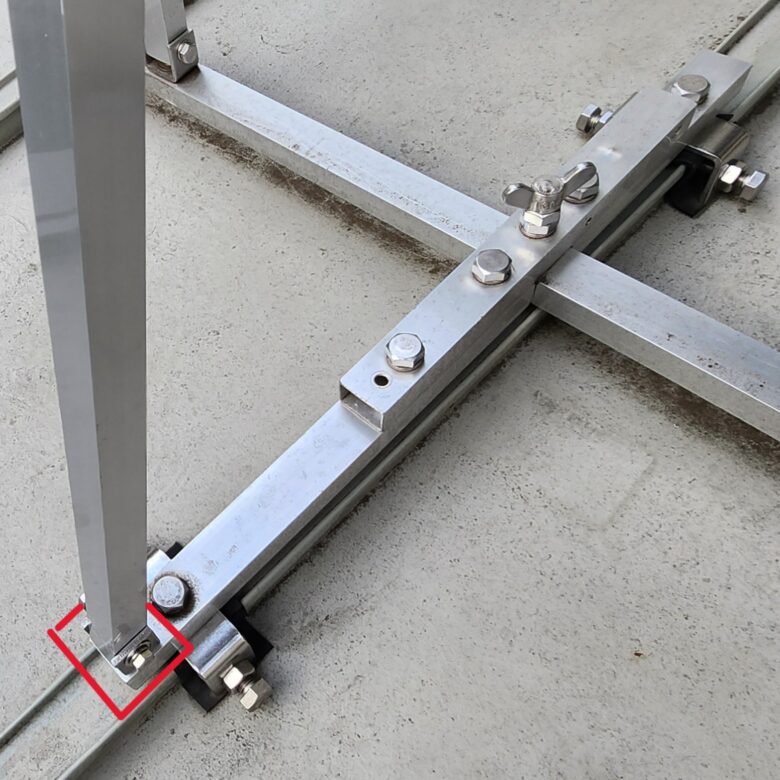

パネル架台用で使うアルミ角パイプをクランプで固定、並行を出して取付ました！
4.RENOGYソーラーパネル115Wにソーラーパネルマウントブラケットを取付・架台を作成

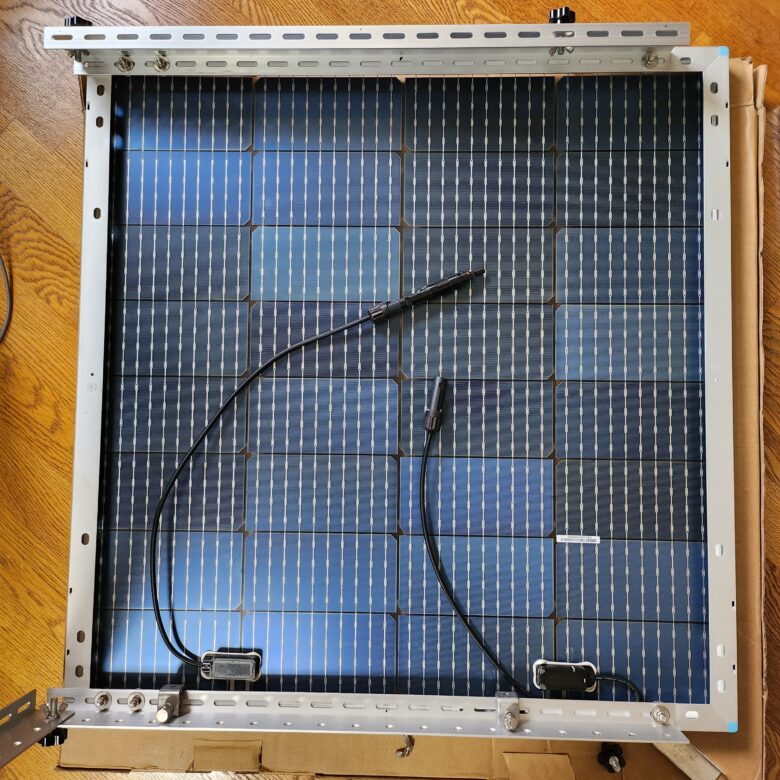

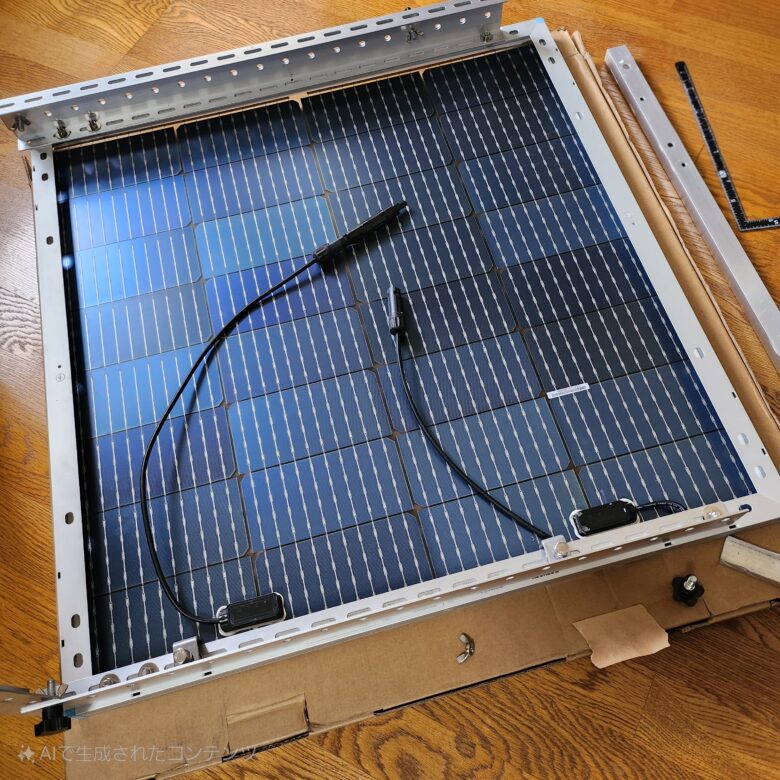

115Wパネルにソーラーパネルマウントブラケットを取付ます！
架台を作成！
アルミ角パイプを3本使いました。
5.架台を取付てパネルも設置！

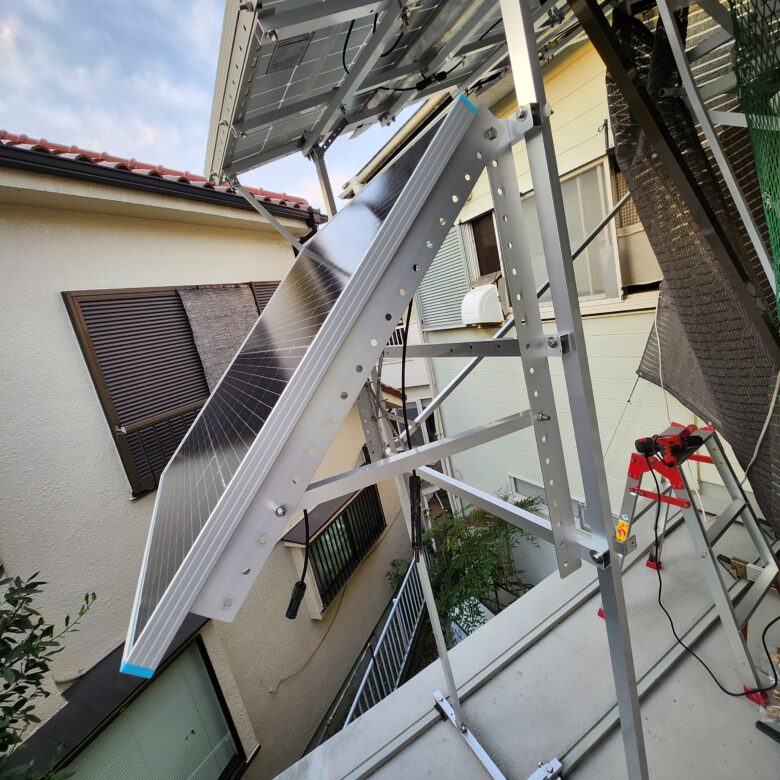

パネルを取り外して、架台のみを取付ていきます(^^)/
クランプで仮固定してドリルで穴を開け、ボルト止め。
明日には角度調整などをしてみたいと思います！

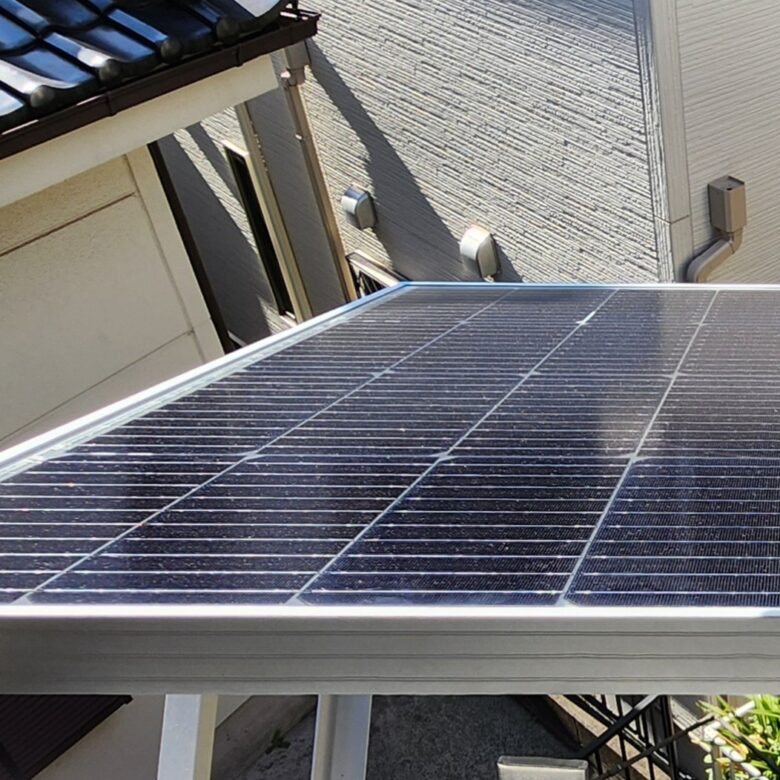

11/19 思ったよりもパネルに影が…
パネルを少し上に動かします！
パネルに取付てあるソーラーパネルマウントブラケットを取外して再取付、パネルも再設置。
冬至まで約1カ月有りますが、これ位の変更が限界かなと思いました💦
6.配線

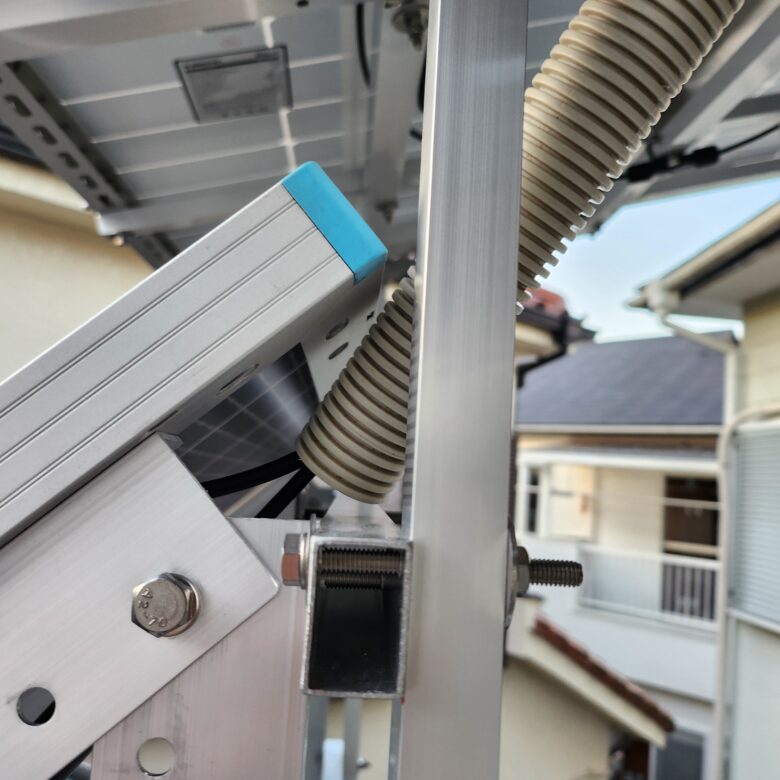

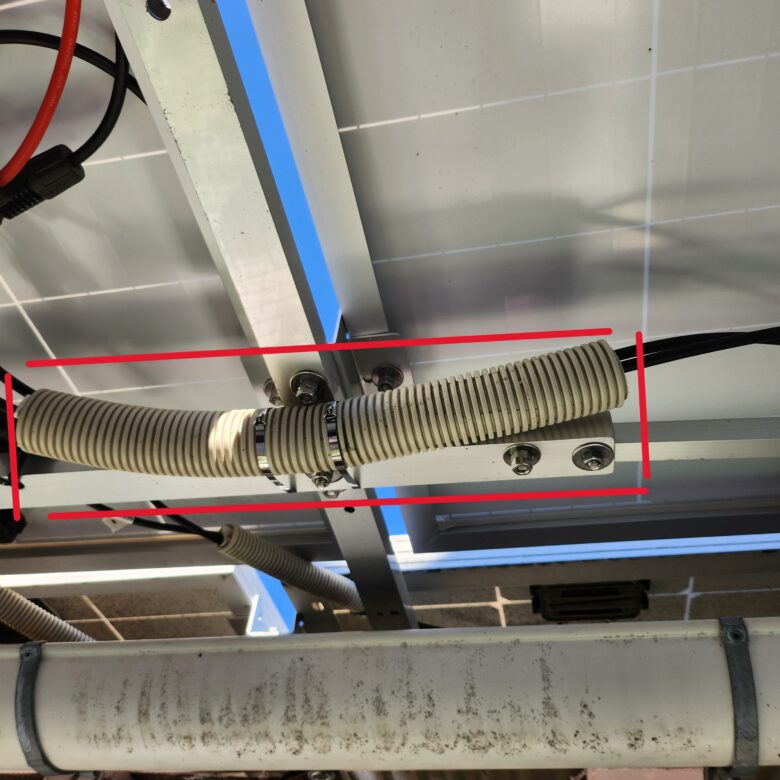

配線はMC4コネクターの接続だけなので簡単ですが、日の当たる部分にはPF管を取付けます。
PF管はステンレスバンド（メタルタイ）で固定します。
7.補強を行います！
パネルを取付けると思っていなかった場所に取付けてしまったので、、、大幅な補強をして安全を確保したいと思います！

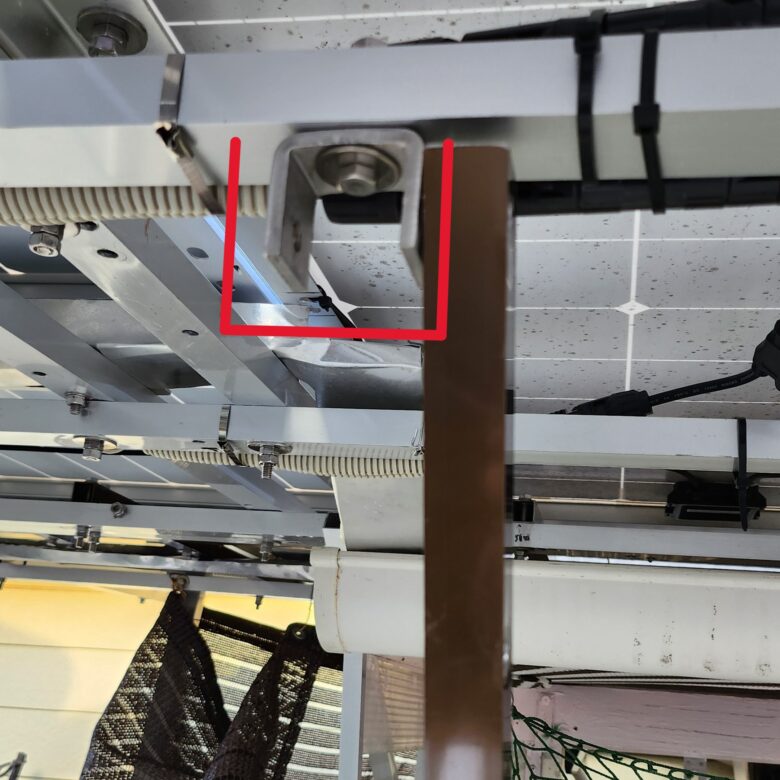

パネル取付部分

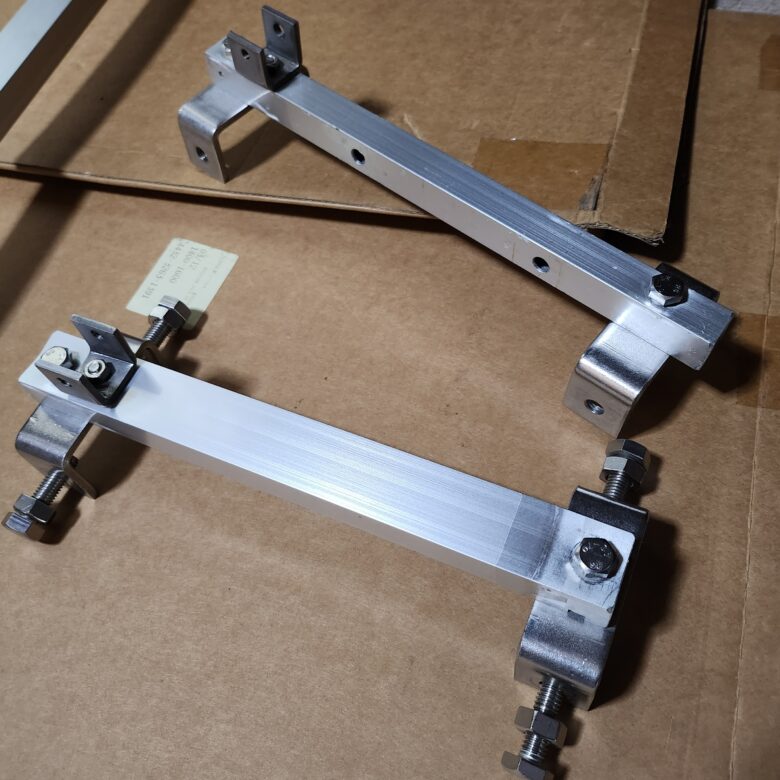

余っていたソーラーパネルマウントブラケットの傾斜L字型ブラケットなどを使い

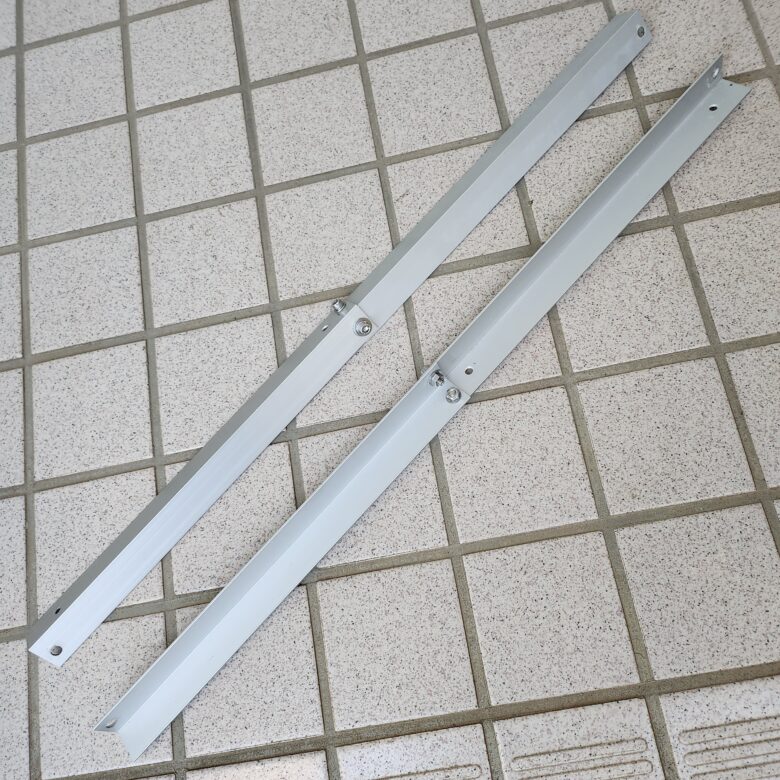

更に、手作りで屋根用アングルを作成！
パネルにもクランプを取付、アルミ角パイプを使い接続！

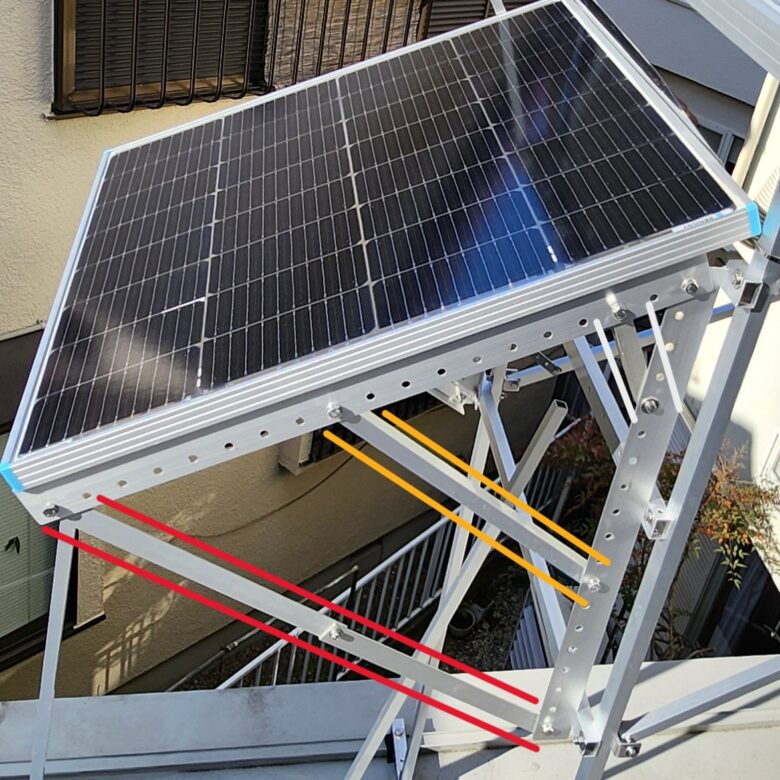

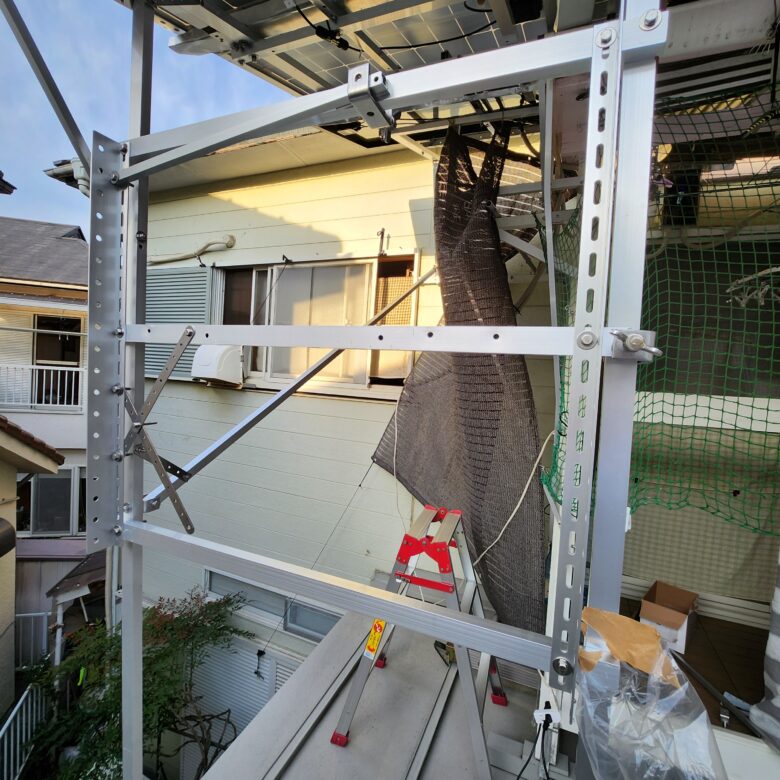

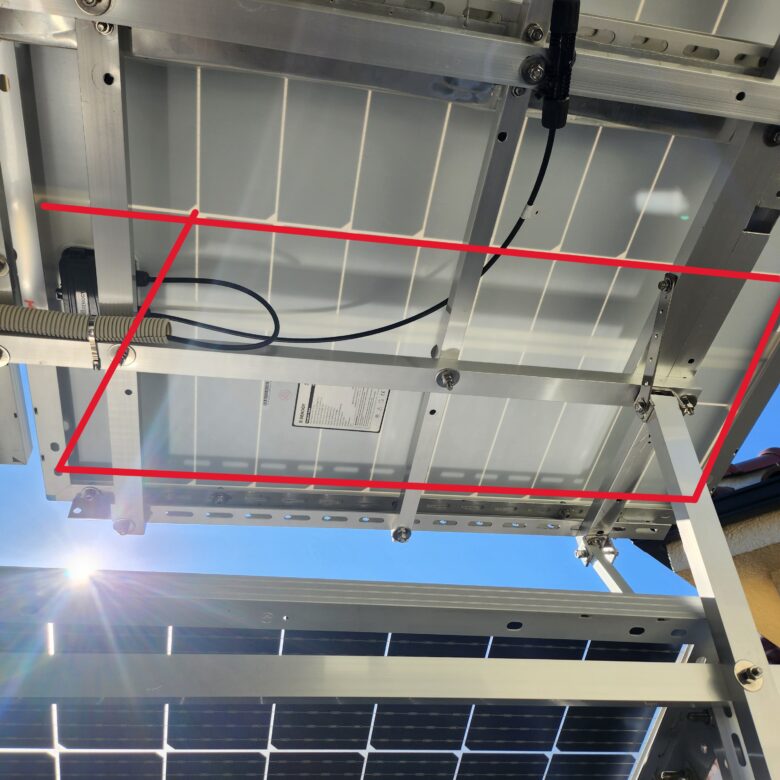

架台を補強
クランプを2ヶ所に取付・アルミ角パイプで接続

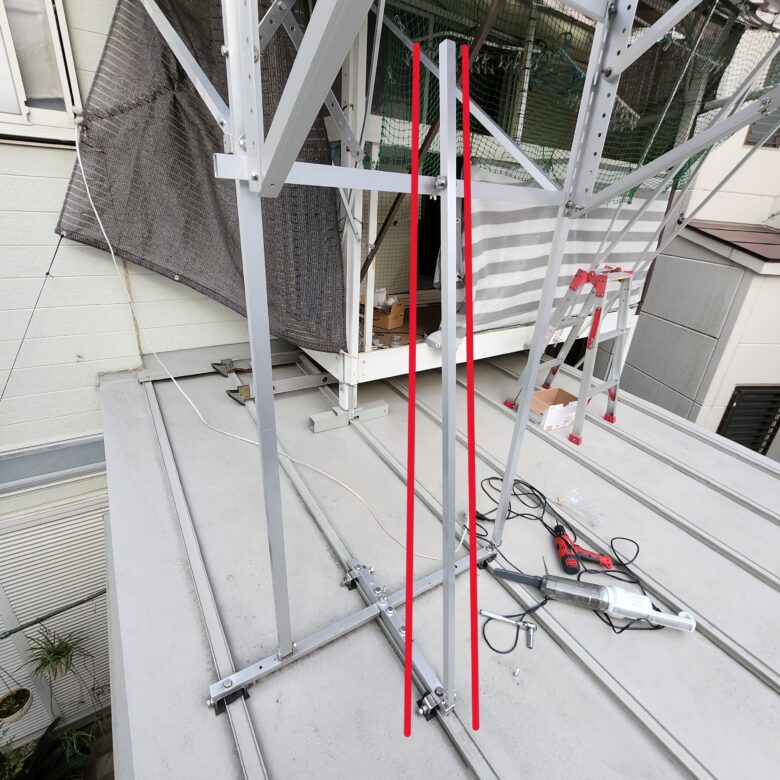

1F屋根用アングルと架台をアルミ角パイプで接続して補強！

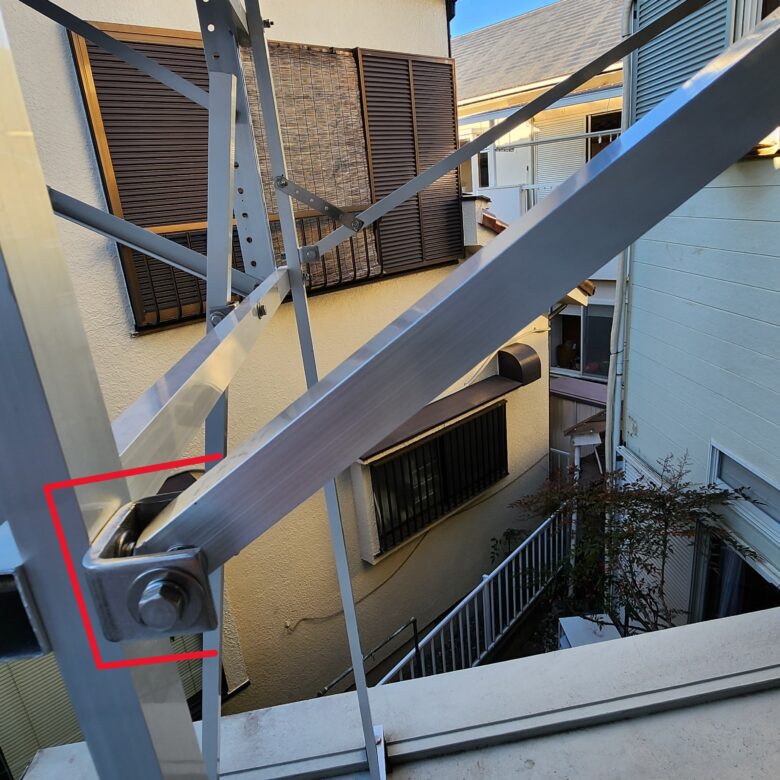

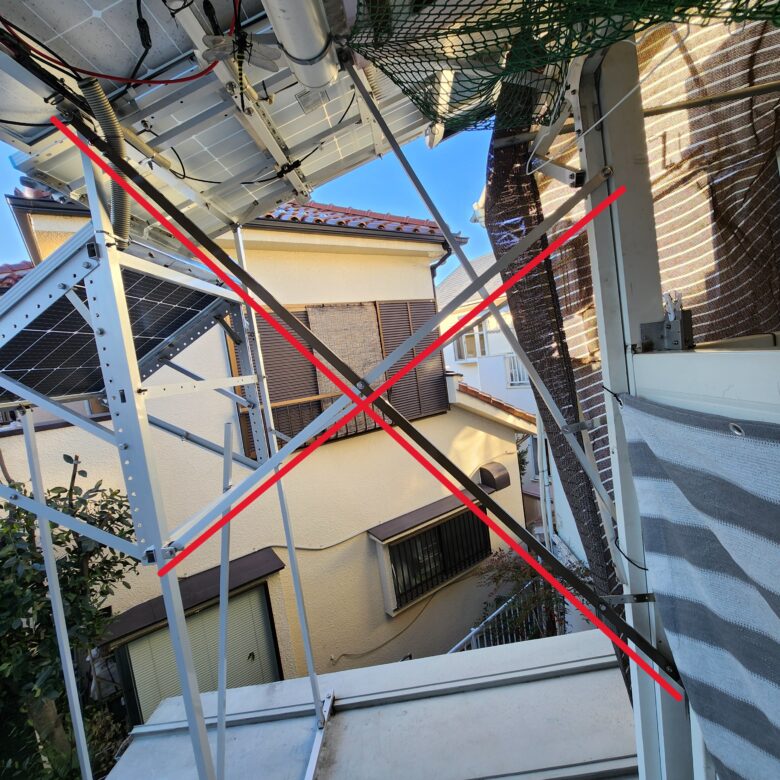

架台とベランダを接続補強

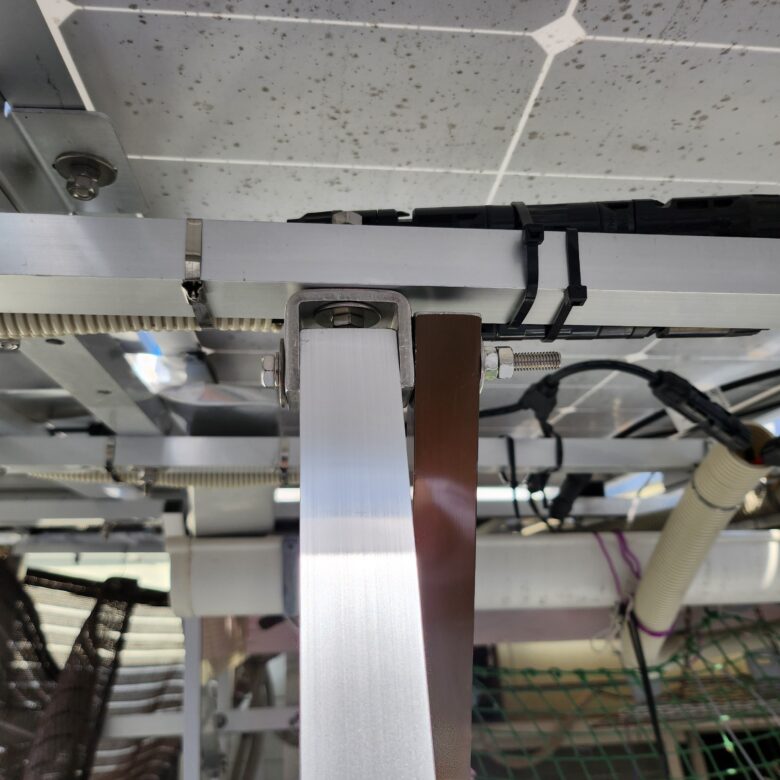

架台にステンレスクランプを取付・アルミ角パイプでベランダ支柱に接続
強度が増したと思います！
パネルと架台の補強は完了(*^^)v
8.反射光の対策
パネルの設置は完成したのですが、

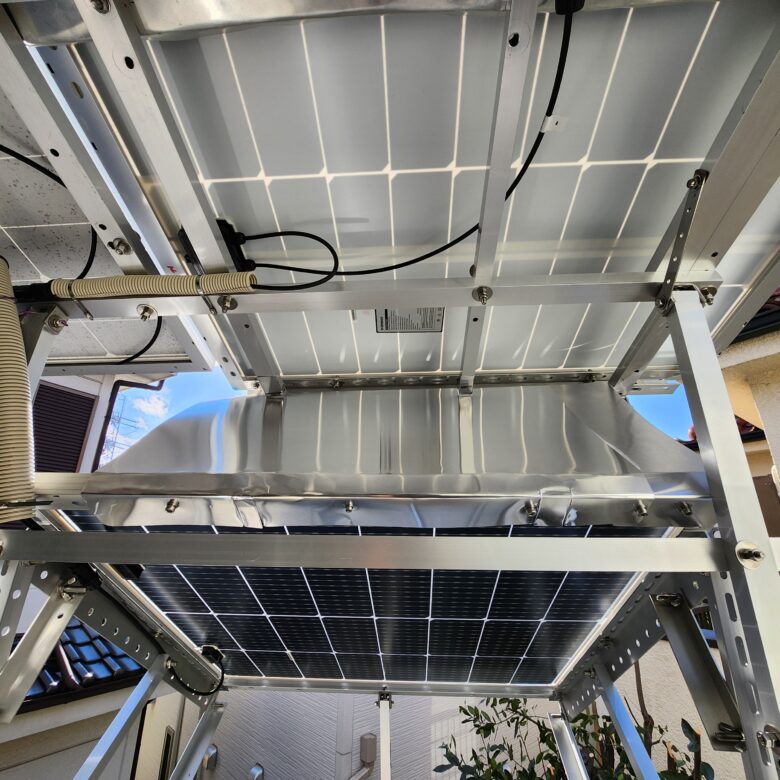

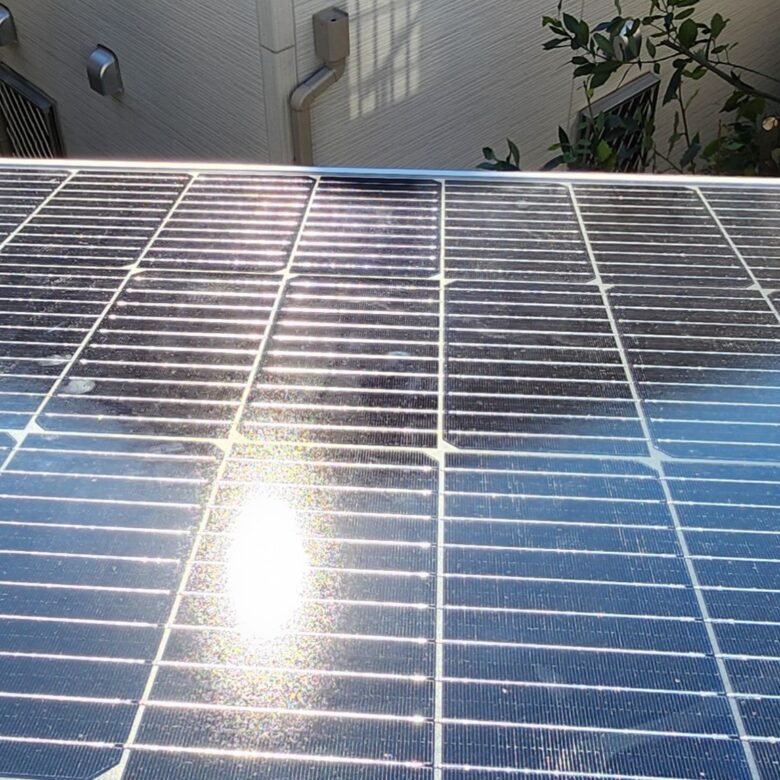

反射光が上に設置してあるRENOGY100Wパネルにあたり、、パネルのバックシートなどの劣化の可能性があるかと思い、対策をしておきます！

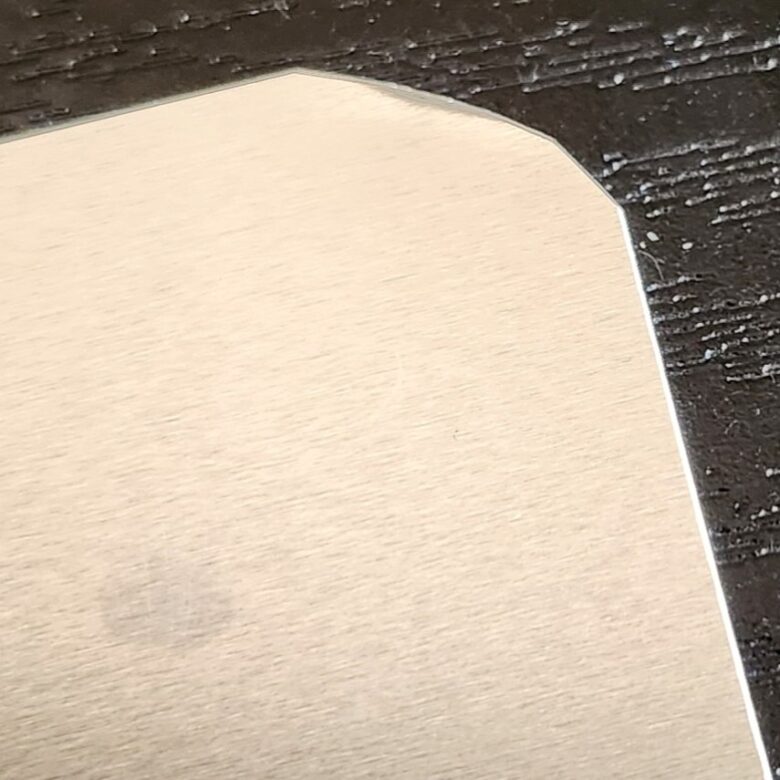

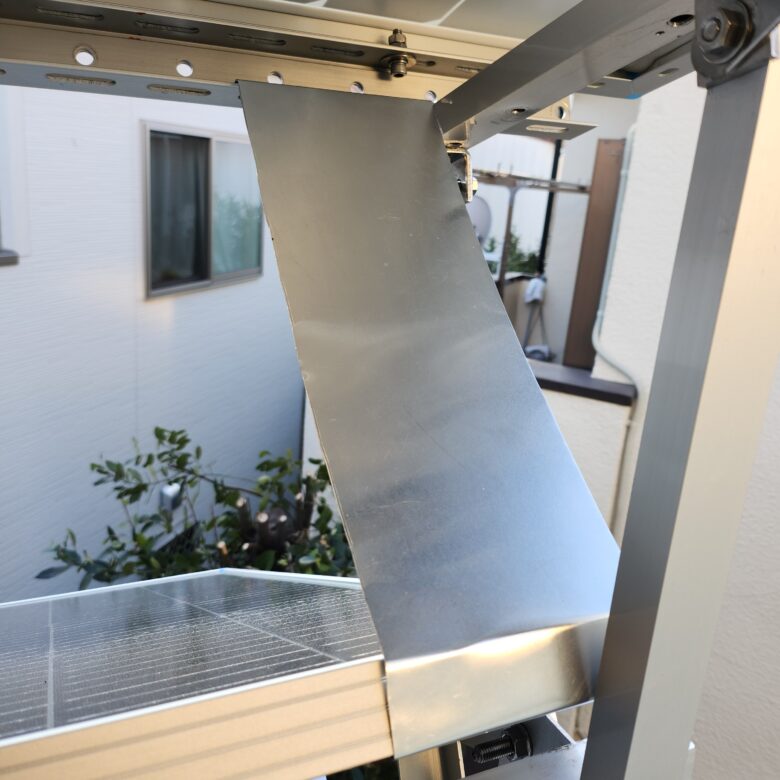

アルミ板を取付けてみます。

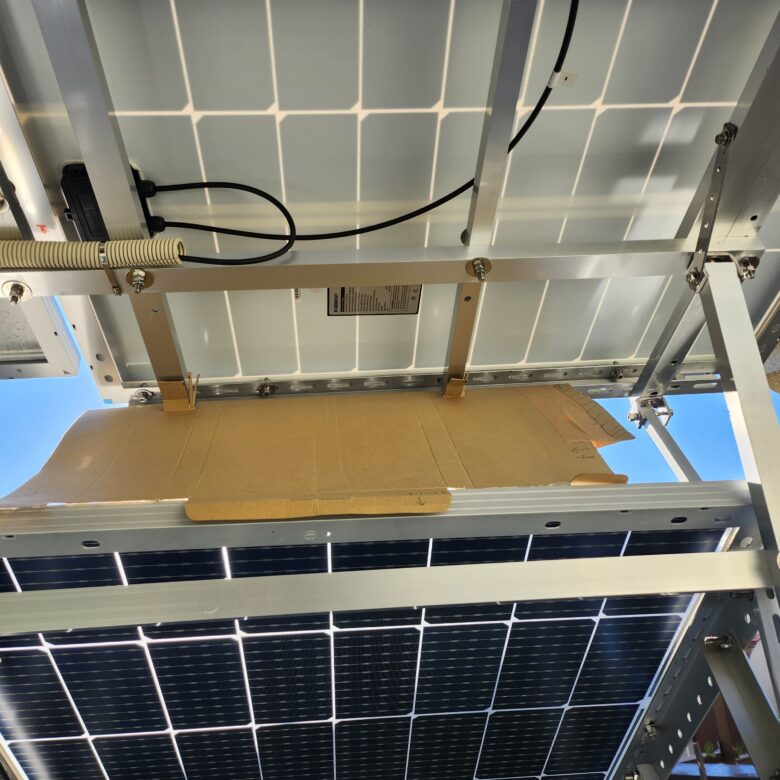

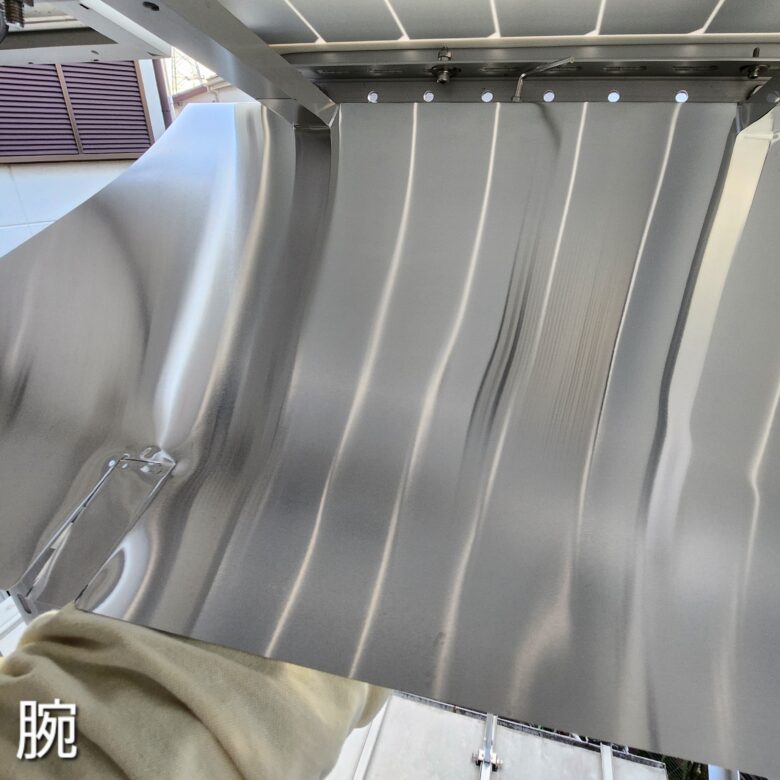

段ボールで型取り！
反射光の対策も完了(^-^)

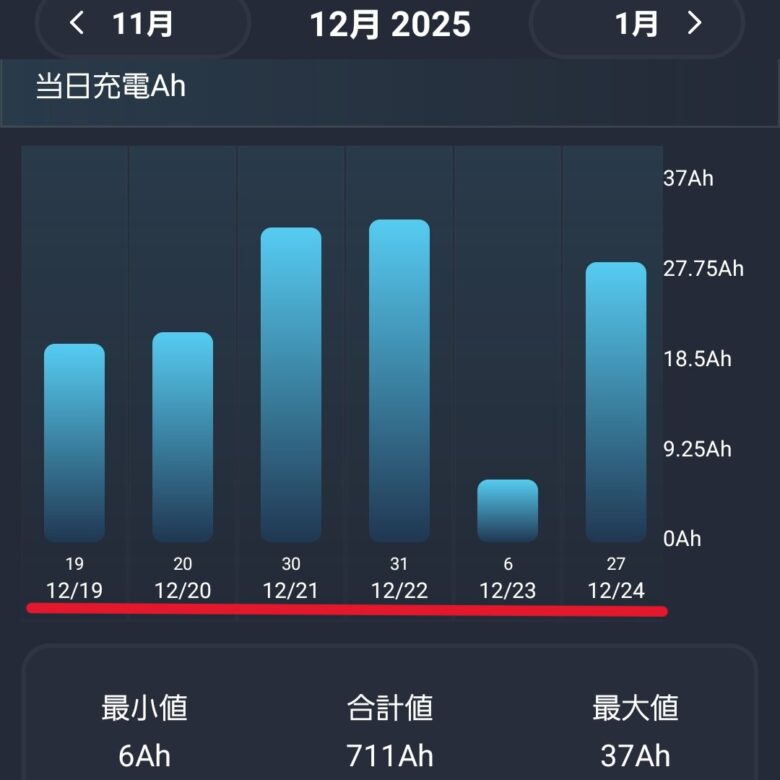

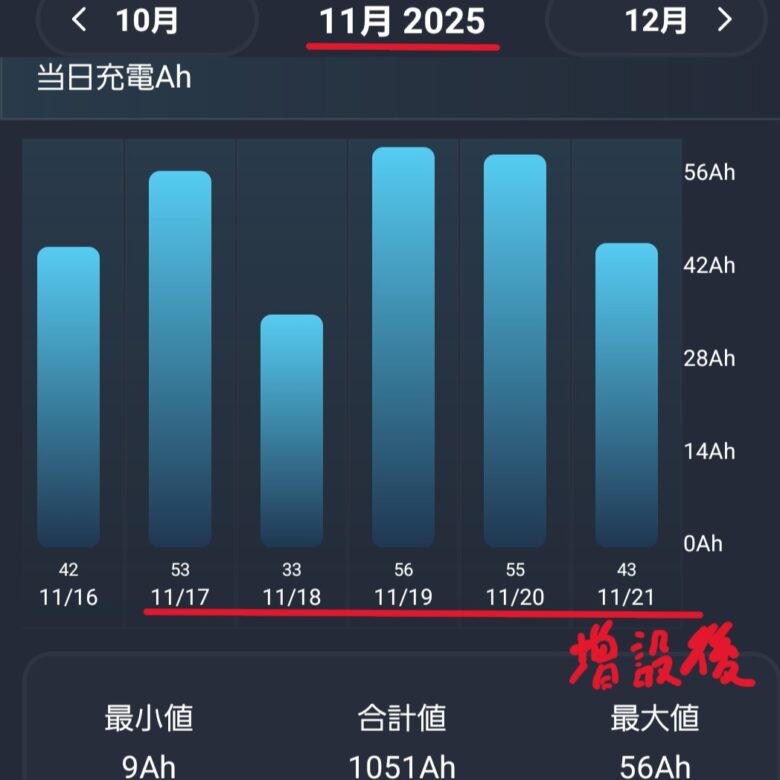

9.115Wパネルの増設は完了！データーなどは？

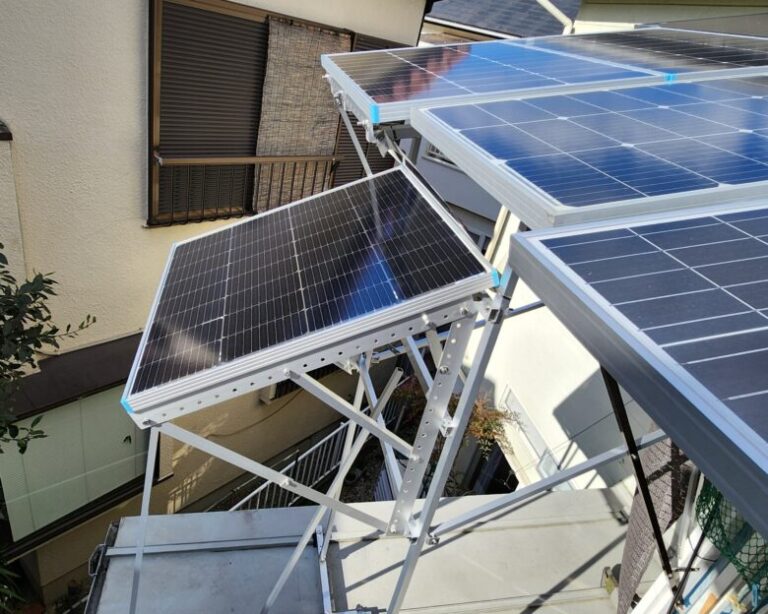

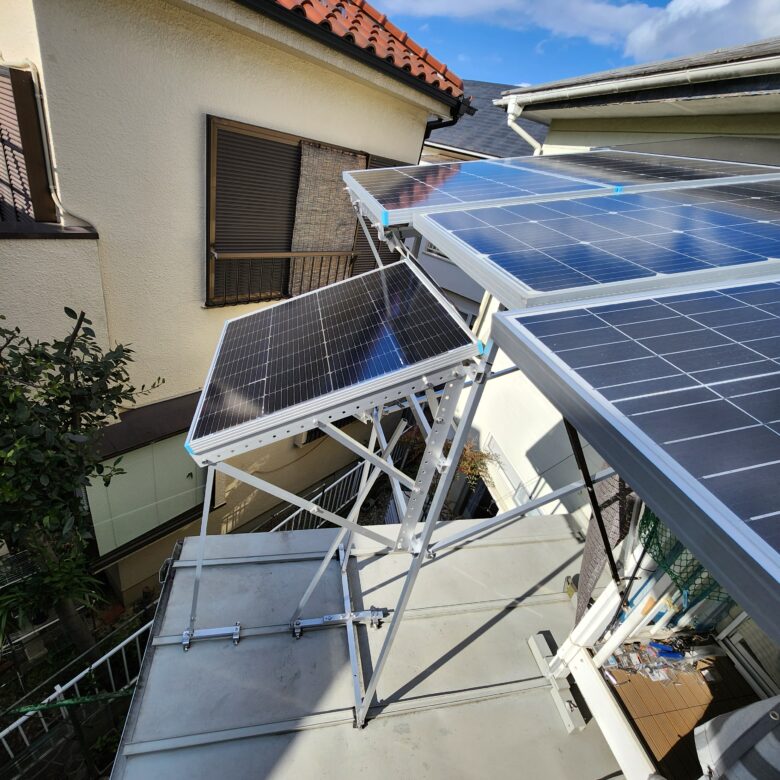

【RENOGY ソーラーパネル 115W】設置は完了(*^^)v
設置自体は上手くいったのですがやはり発電量がね～😅
増設していなかったらもっと発電量が減っていたはずなので成功かな(*‘ω‘ *)？
まぁ、春から秋にかけては発電量が増大するはずなので大成功！
冬対策は時間をかけて更に検討してみたいと思います(^o^)／
