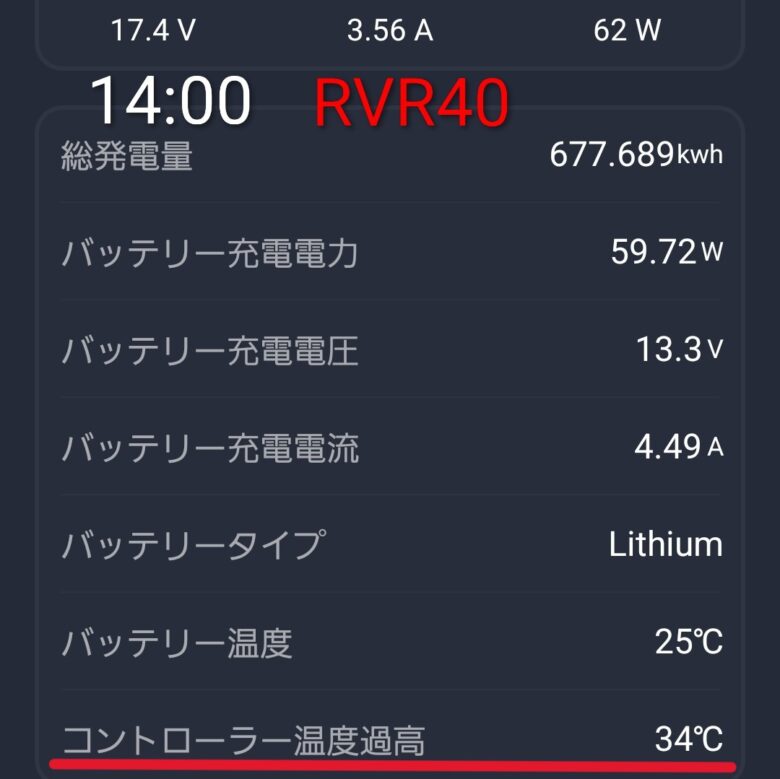

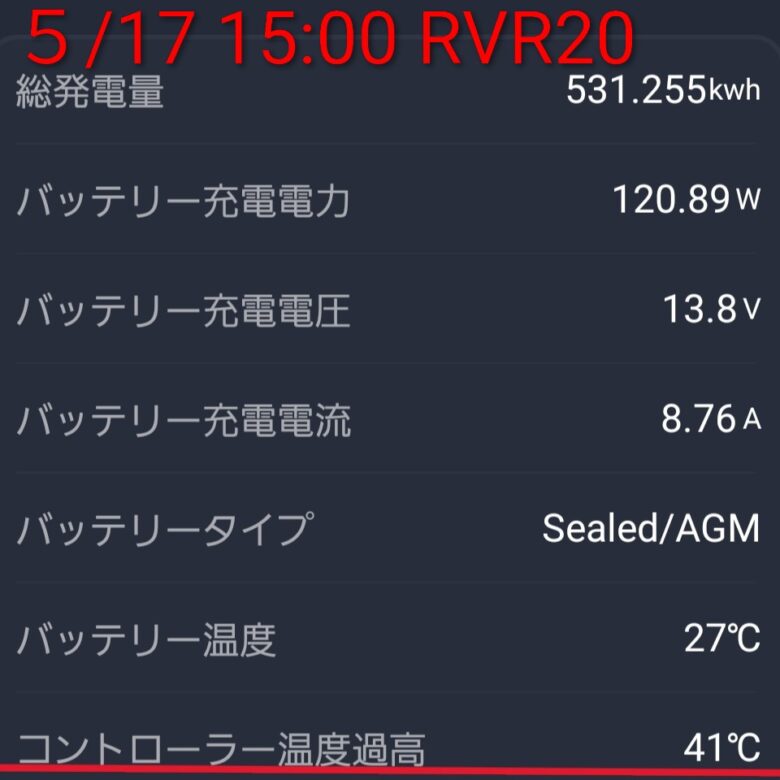

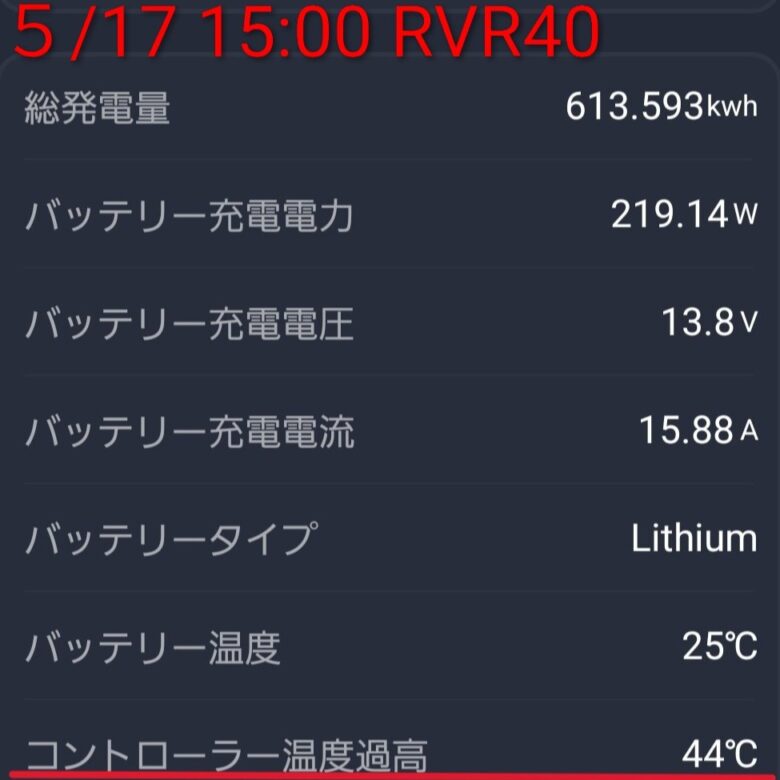

5月中旬にふと、RENOGYアプリでチャージコントローラーの状態を確認してたら、、、5月なのにコントローラー温度が結構高い事に気づいた！夏はもっと高くなるよね💧
ただ、チャージコントローラー背面には結構大きいヒートシンクが有って冷却しているし数年使って問題もないけど、まぁ～電気製品などは発熱を抑えたほうが長持ちもするはず！
今回は冷却ファンを取付てチャージコントローラーを冷却＆タイマースイッチで制御してみたいと思います！

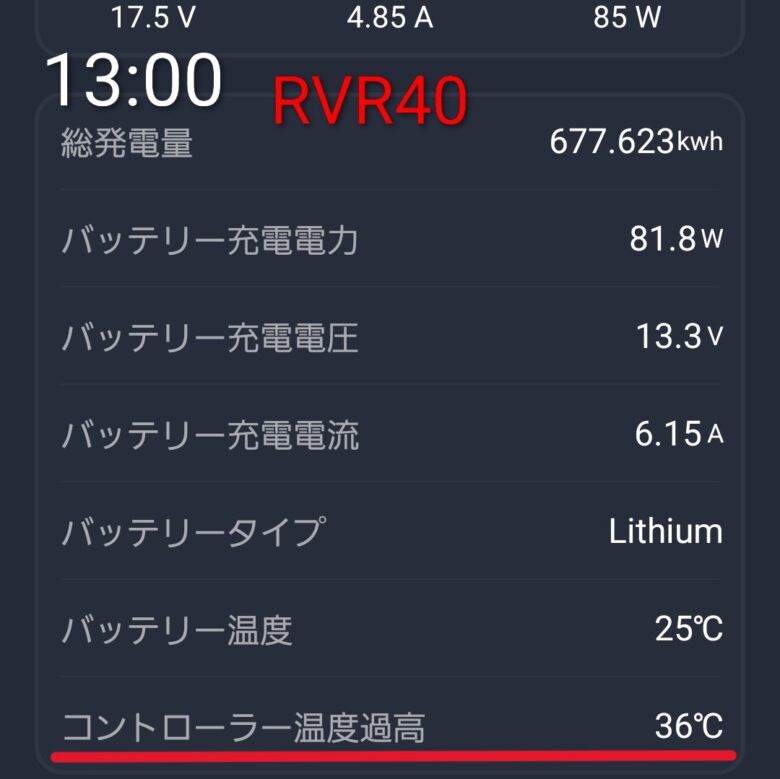

ちなみに、付けた後の結果は？（先に発表！ 7/18 室内設置でエアコンは使用しています）
微々たる結果でしたが…では取付DIYの記録を公開(^^)/
電気は一歩間違えれば火事の元になります。勉強して自己責任でやりましょう。
目次
1.部材の調達と必要そうな工具は？
必要な部材は？

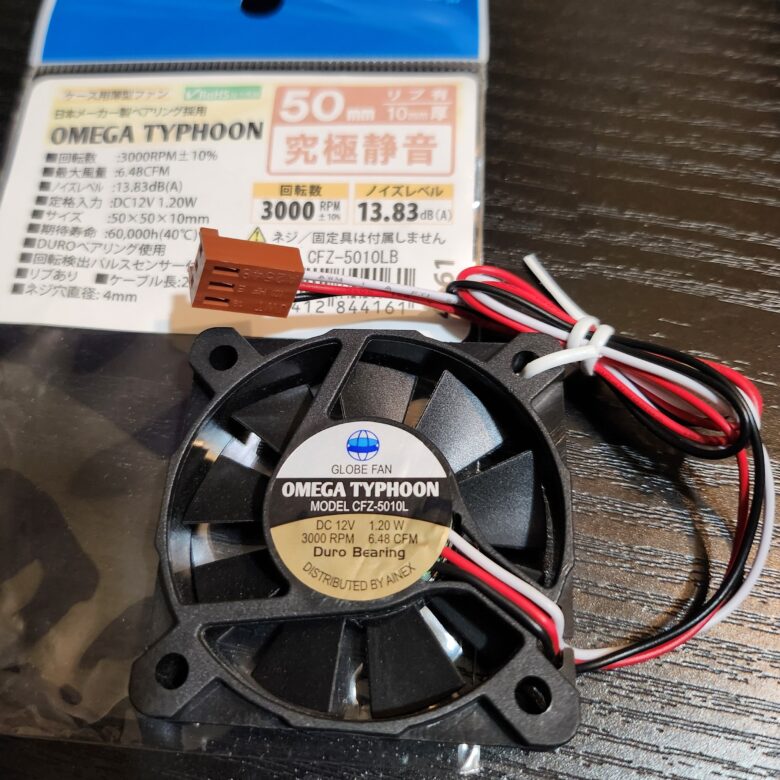

- ファン
- タイマースイッチ

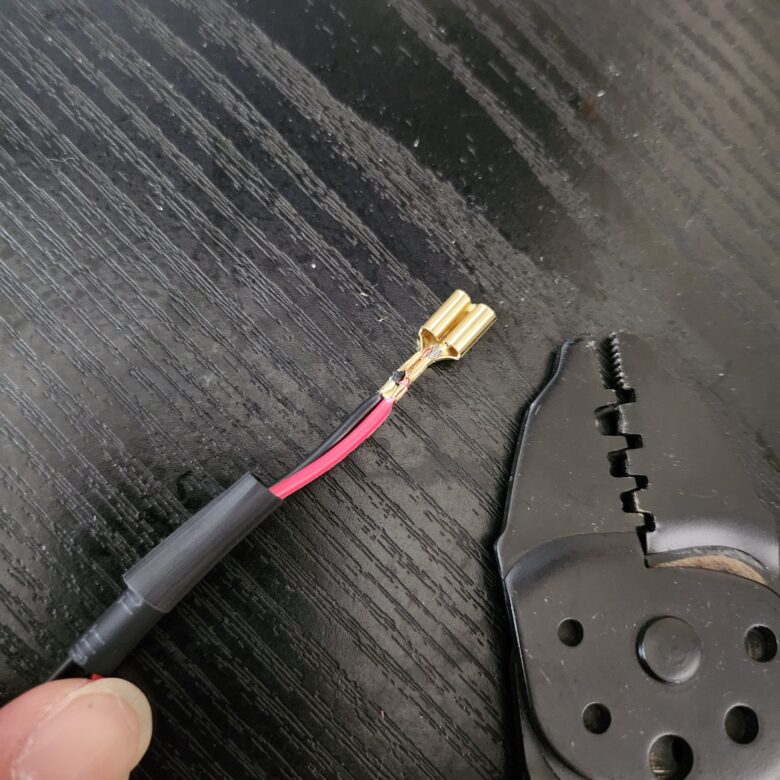

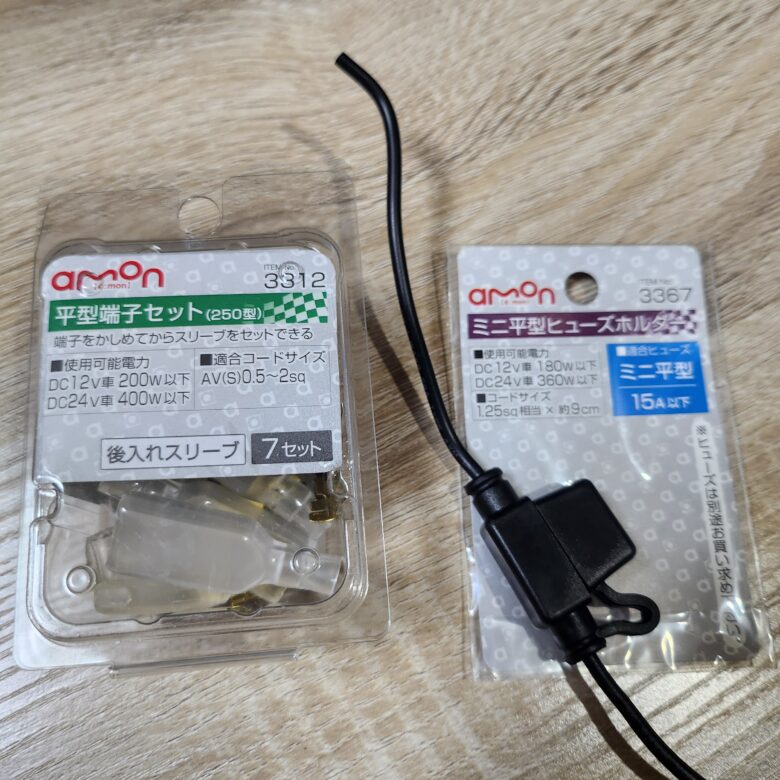

- 平型端子

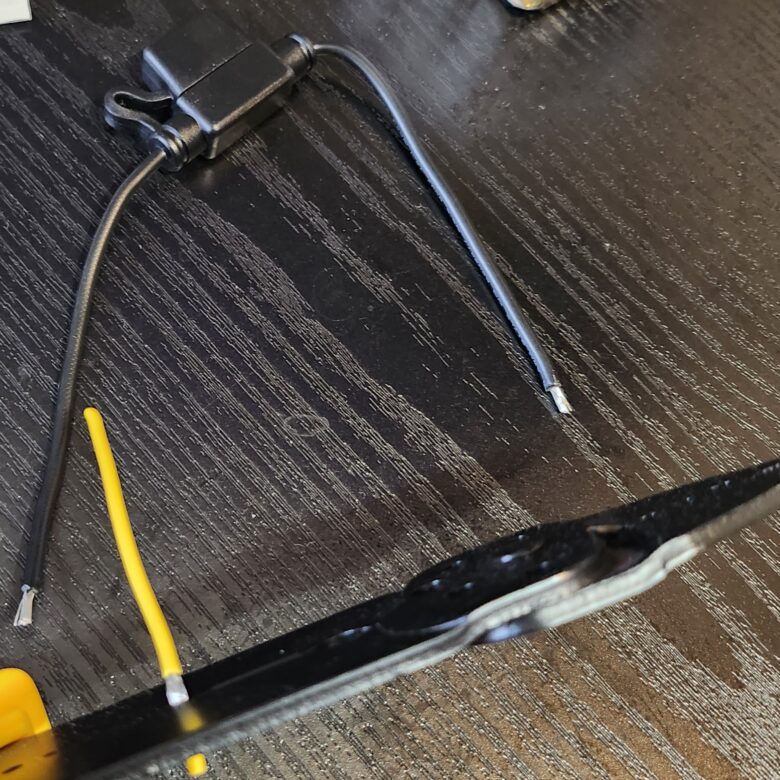

- ヒューズホルダー・ヒューズ
- ON/OFFスイッチ
- 熱収縮チューブ
- アルミ板

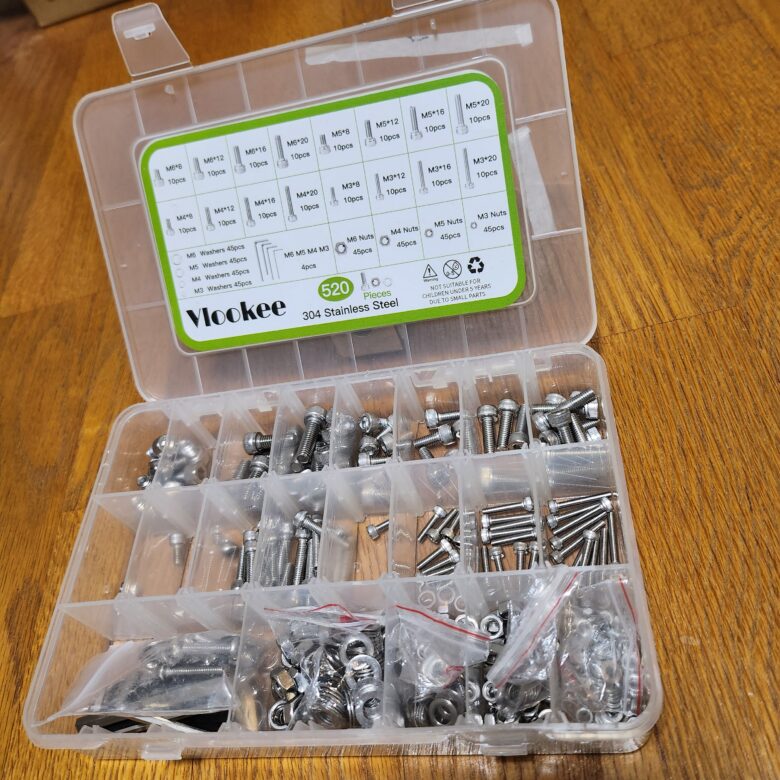

- ボルト・ナット・ワッシャー など
Amazonで注文！
今回使う工具は？
- ドリル・ドリルタップ
- ドライバー・電工ペンチ
- レンチ・ニッパー・カッター・ヤスリ・ハサミ など

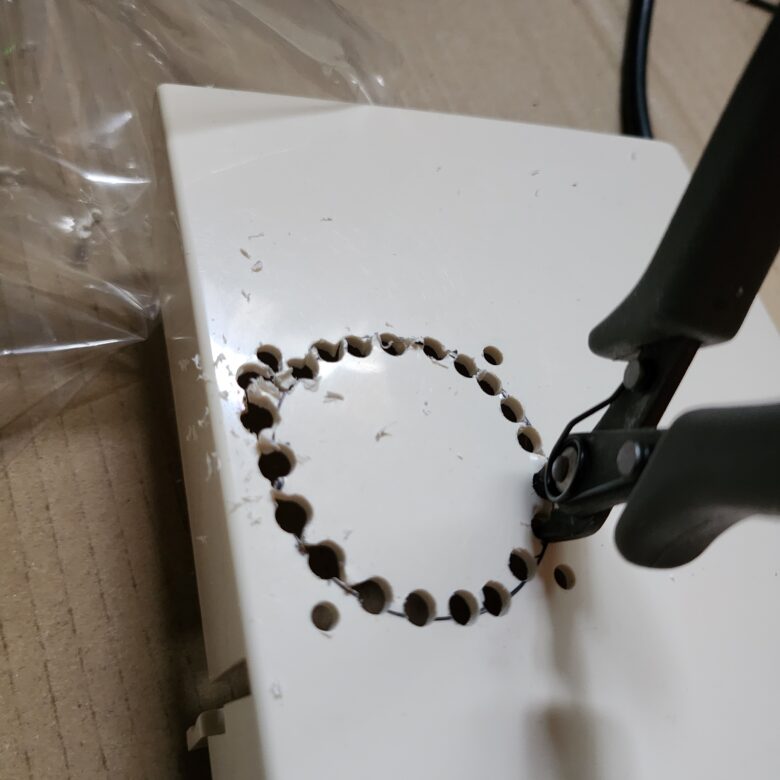

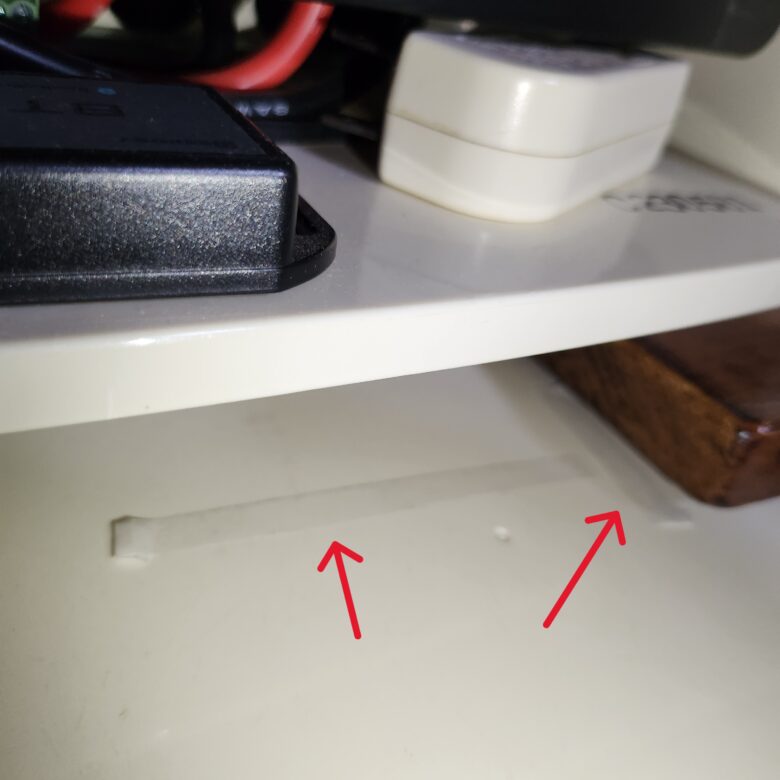

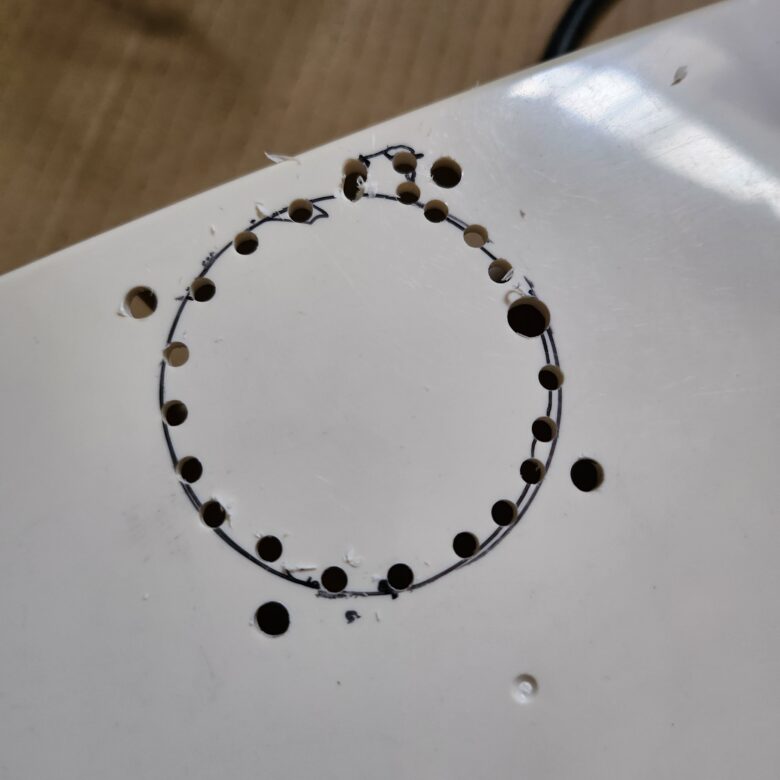

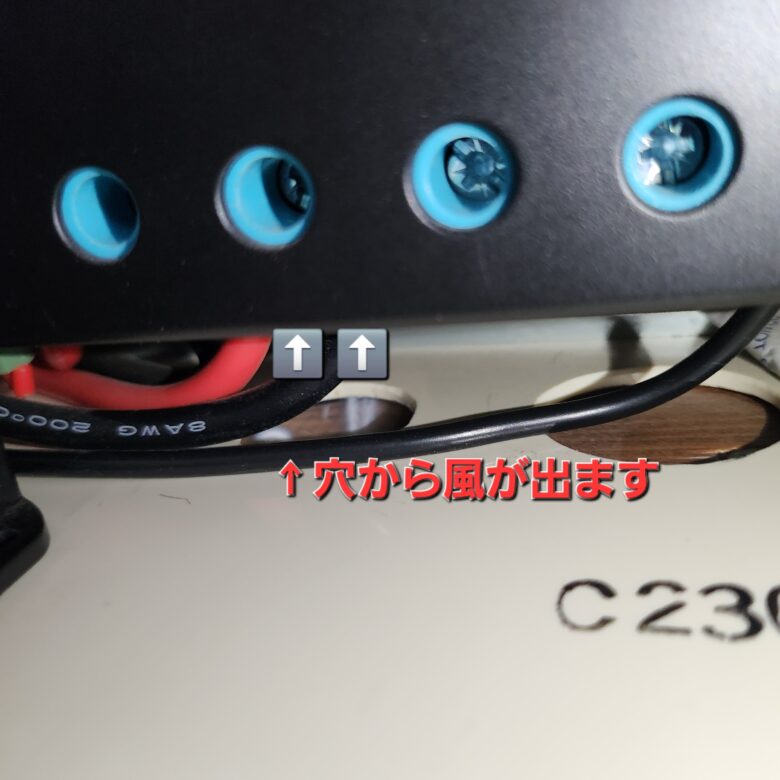

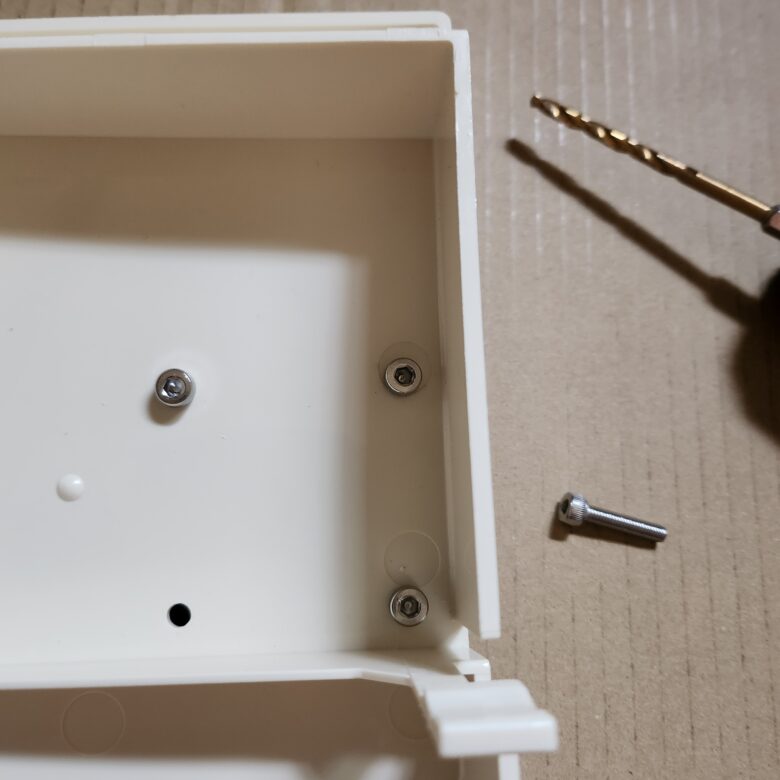

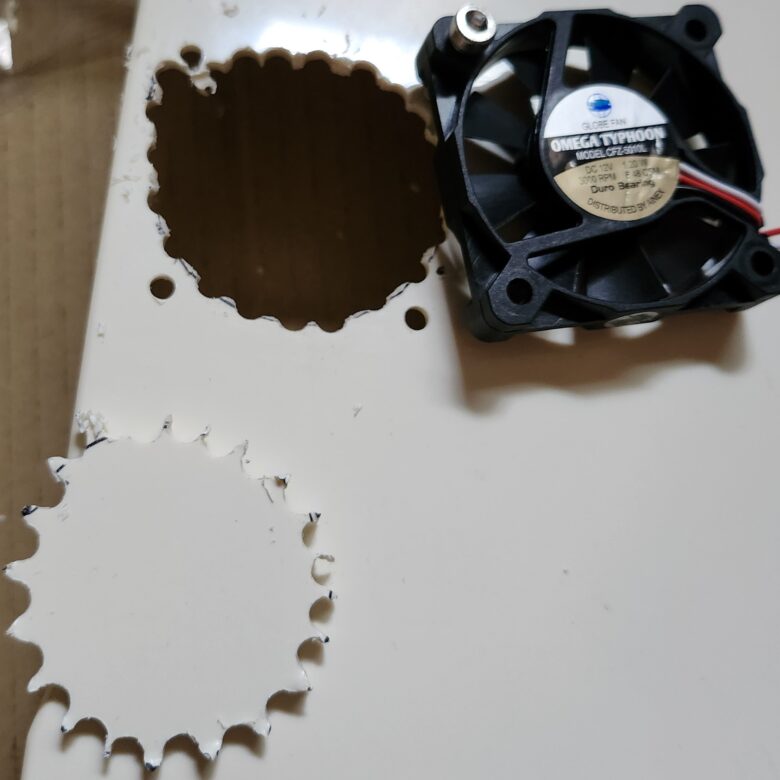

2.ファン取付穴開けと吸気口の穴開け
created by Rinker
河村電器産業(kawamura)

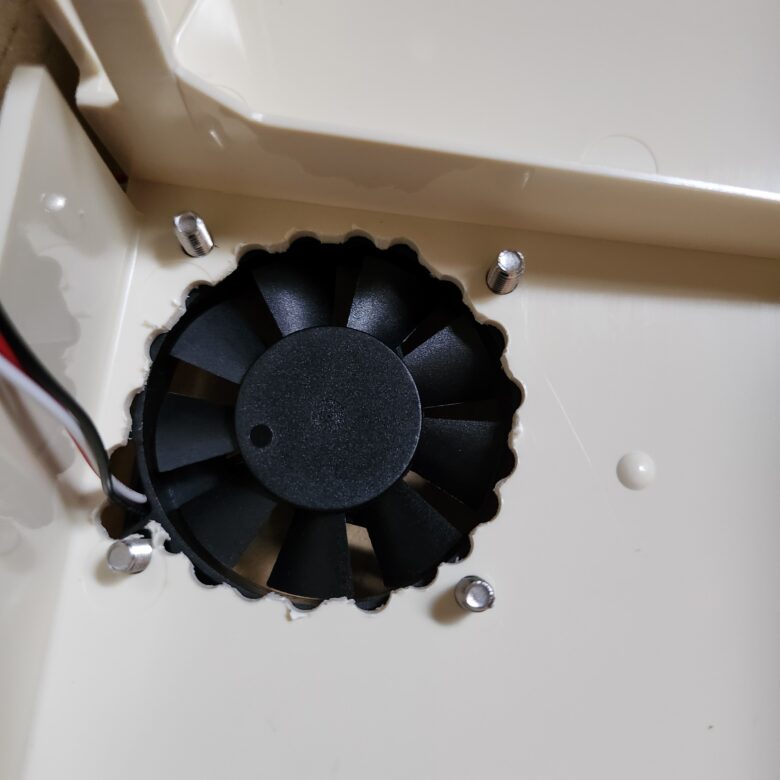

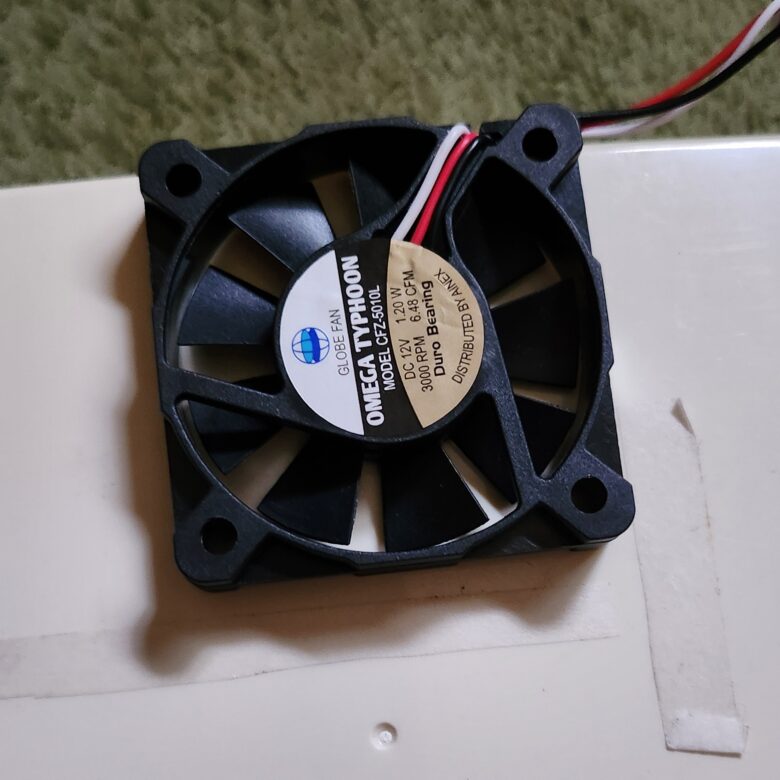

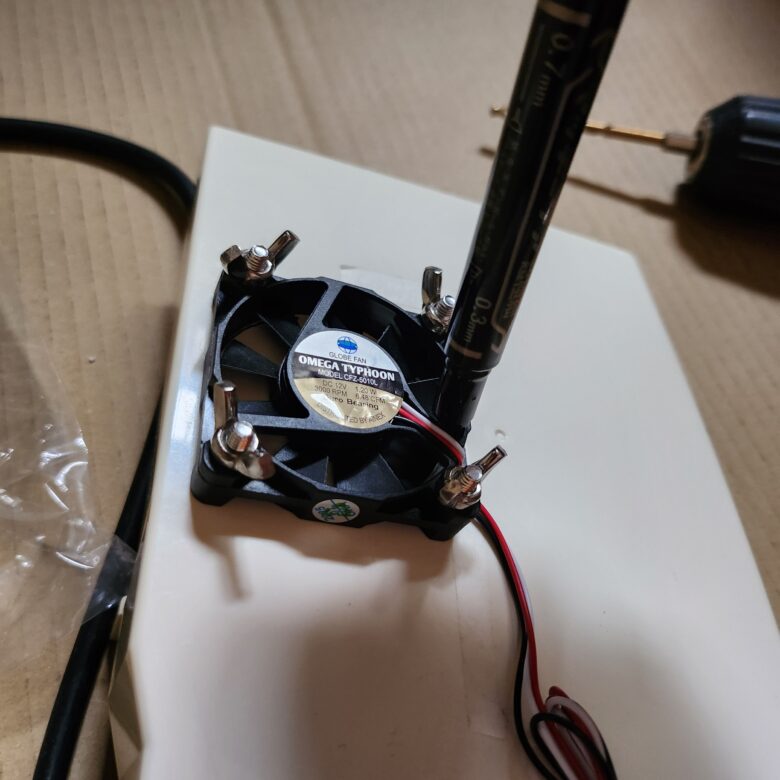

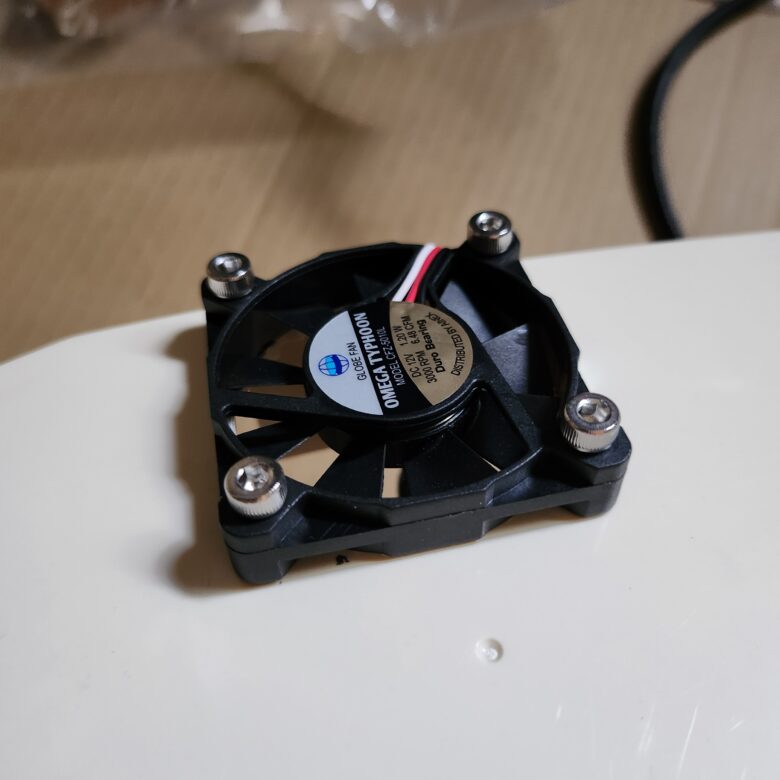

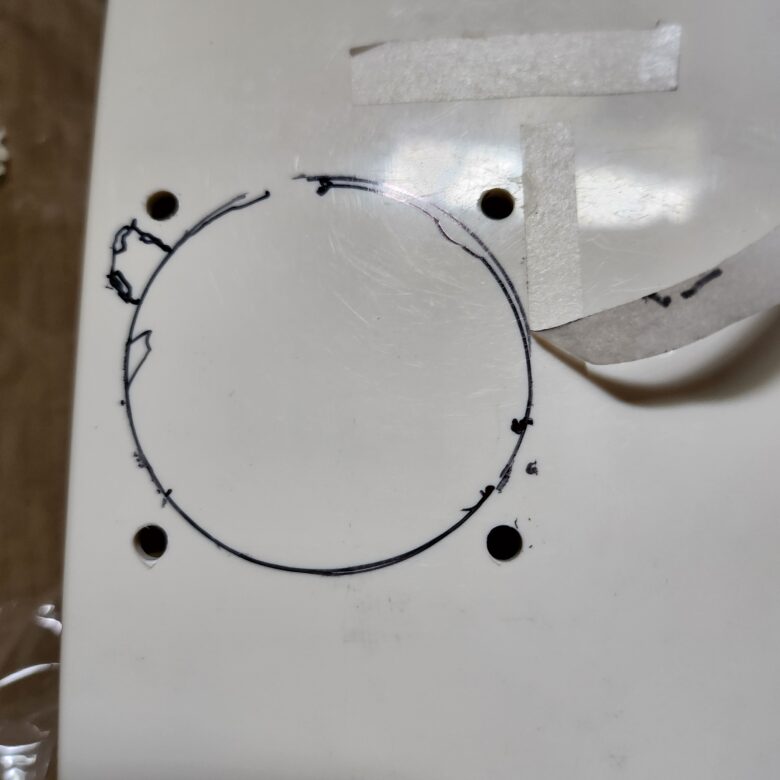

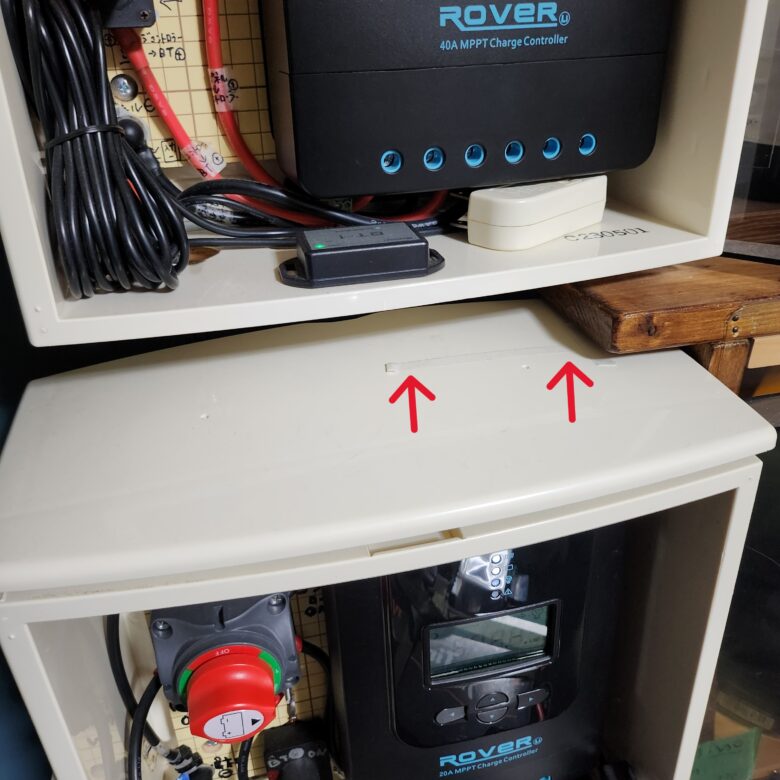

【河村電器 プラボックス】の屋根にファン取付位置をマスキングテープでマーキング！

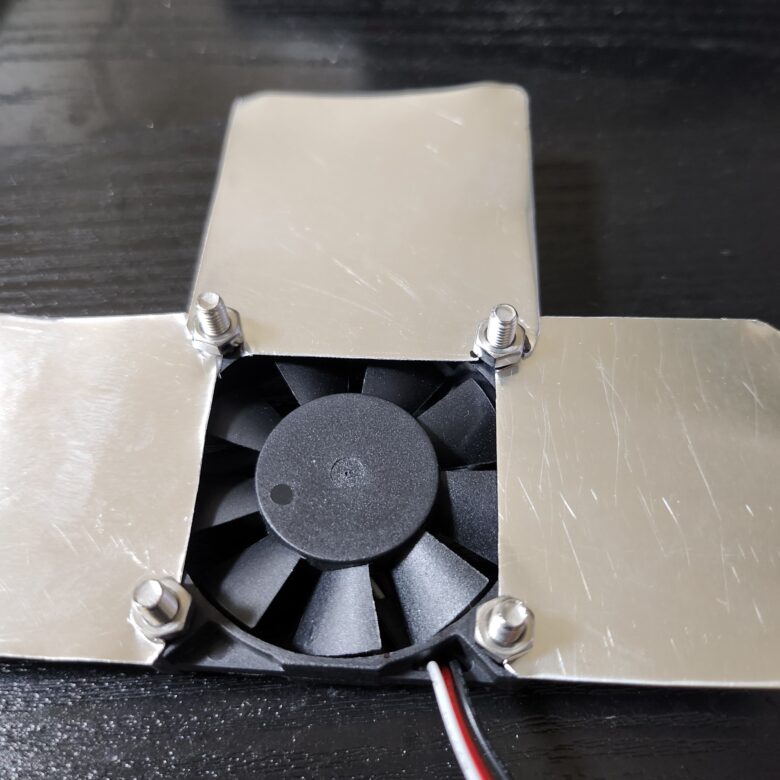

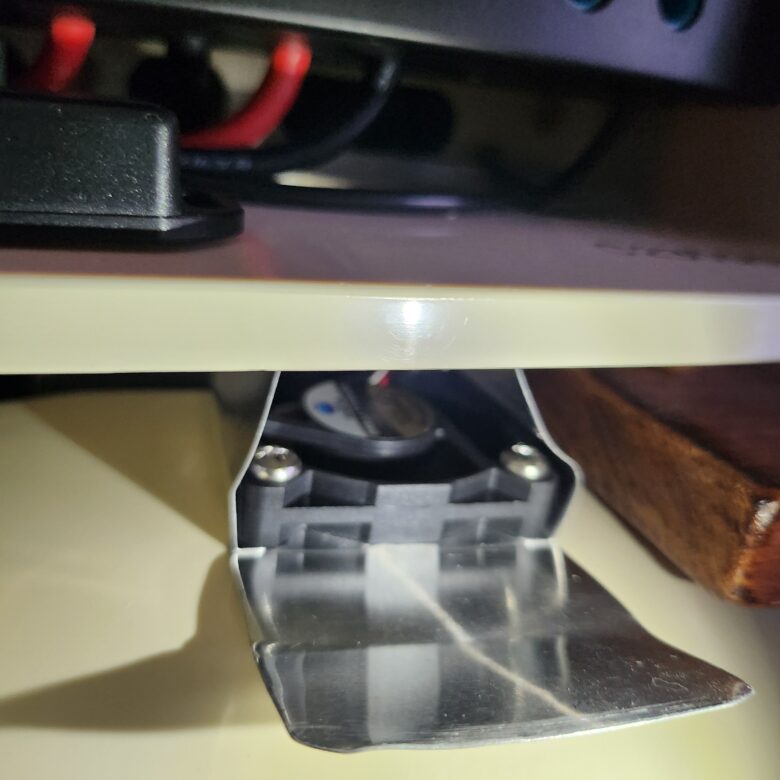

3.ファンガードを取付けよう

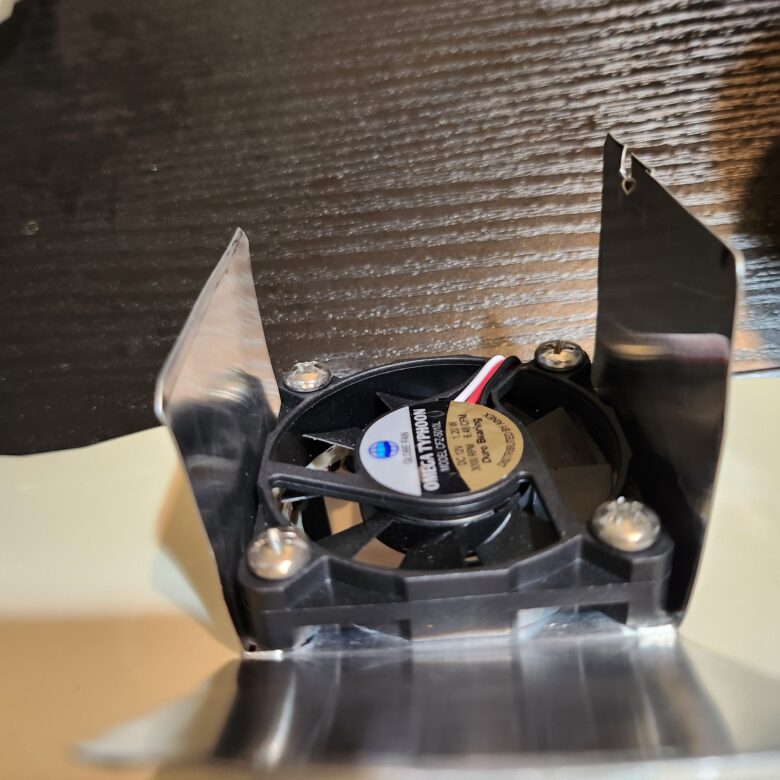

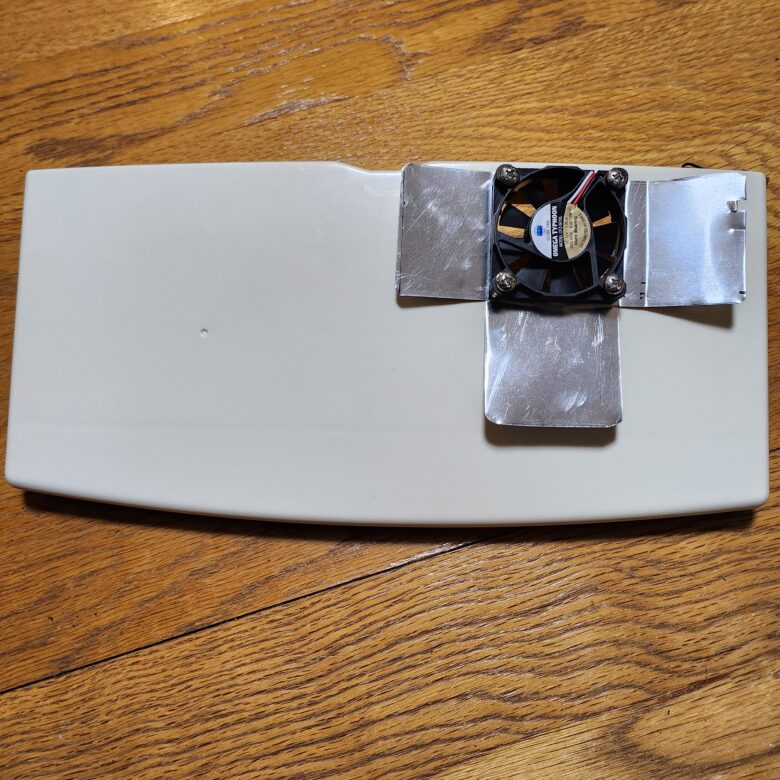

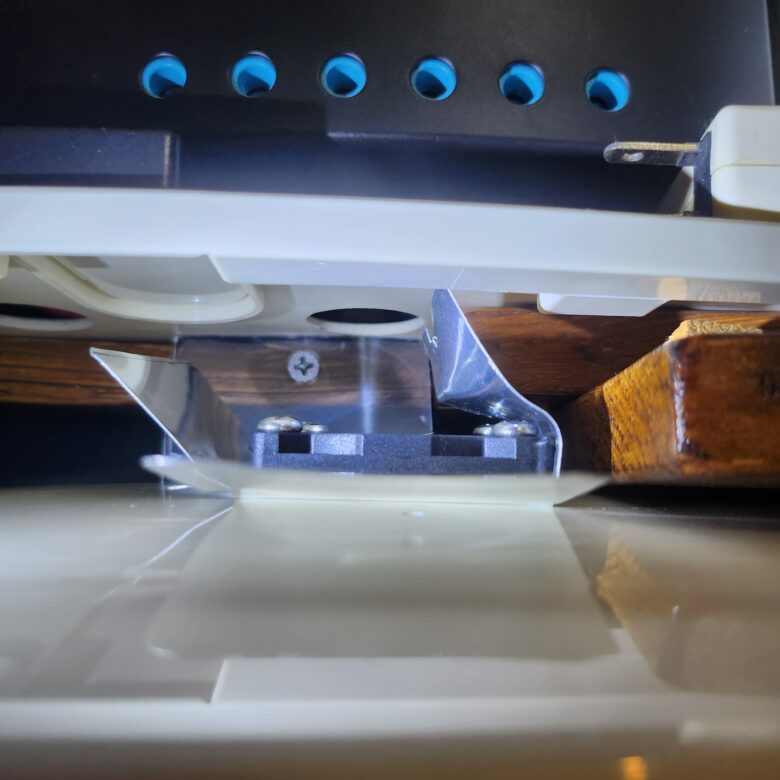

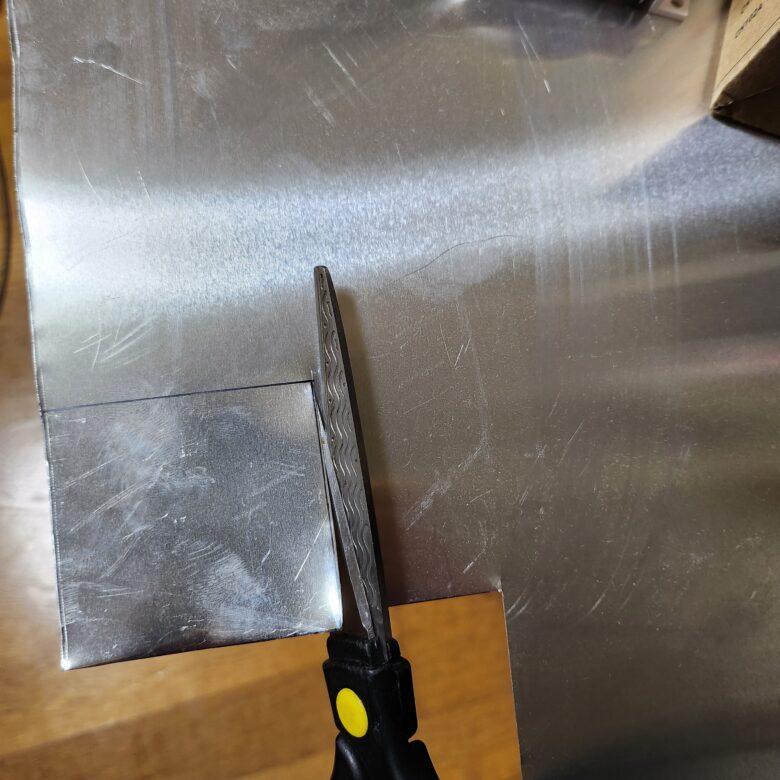

アルミ板のガードを取り付て外に風が極力漏れないようにします
河村電器 プラボックスに屋根を戻すよ

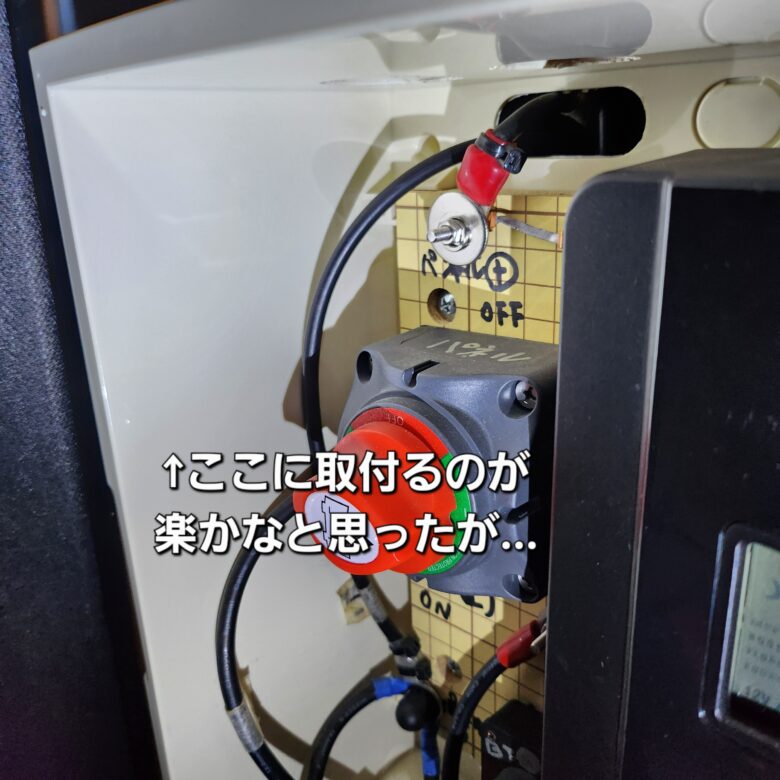

4.タイマースイッチの配線と取付け

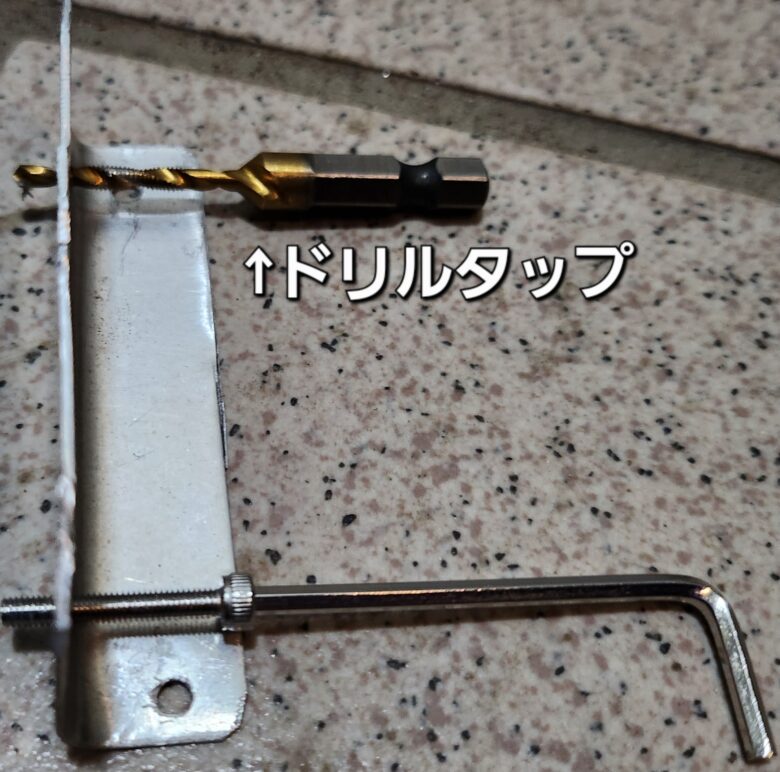

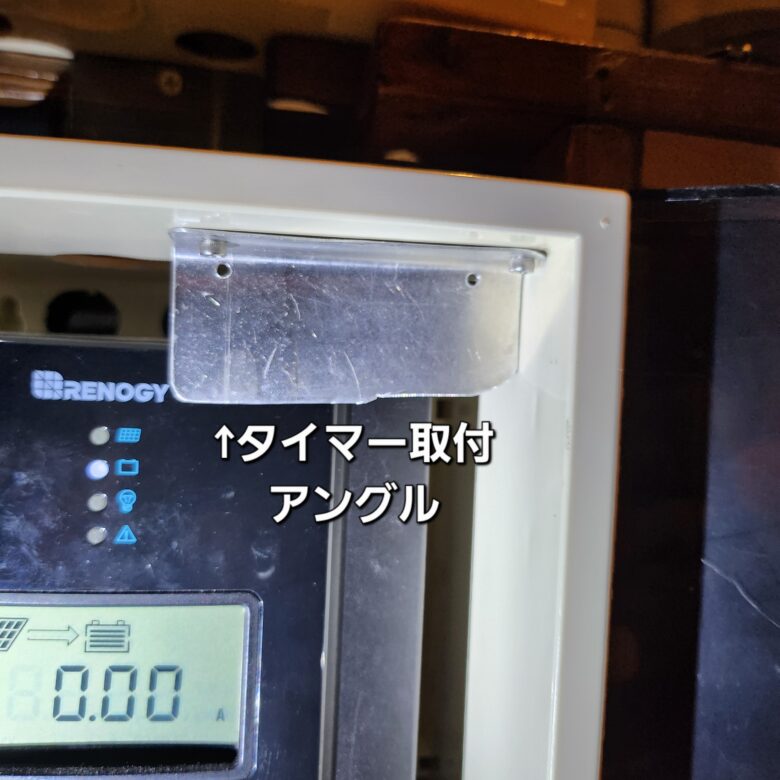

アルミ板を加工してタイマースイッチ取り付けアングルを作成しました！

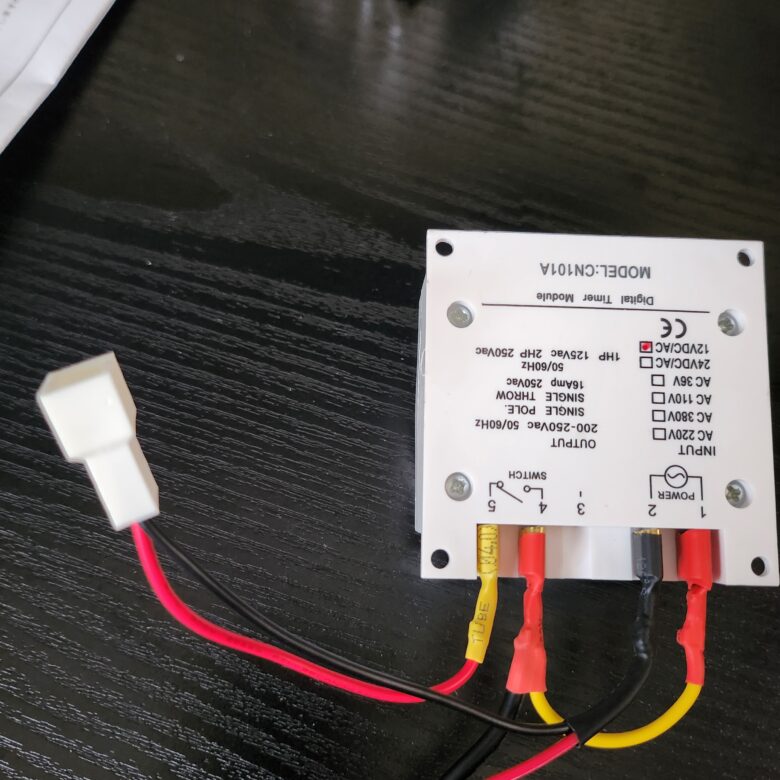

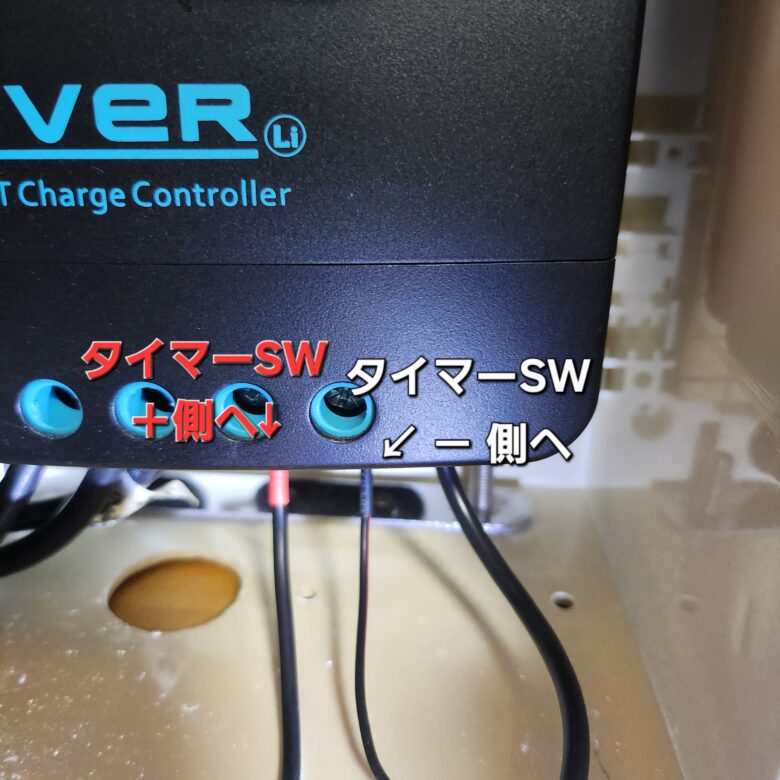

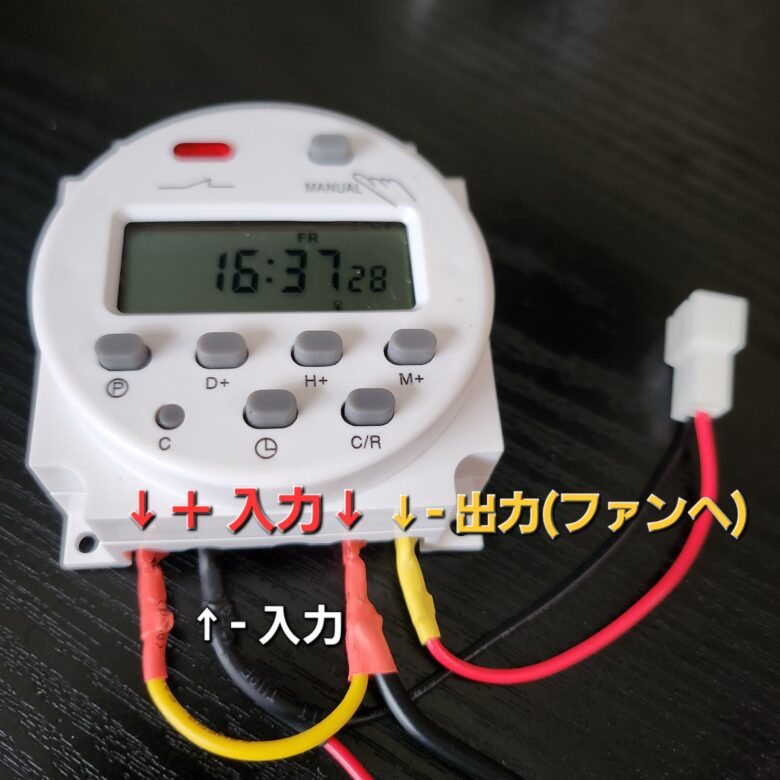

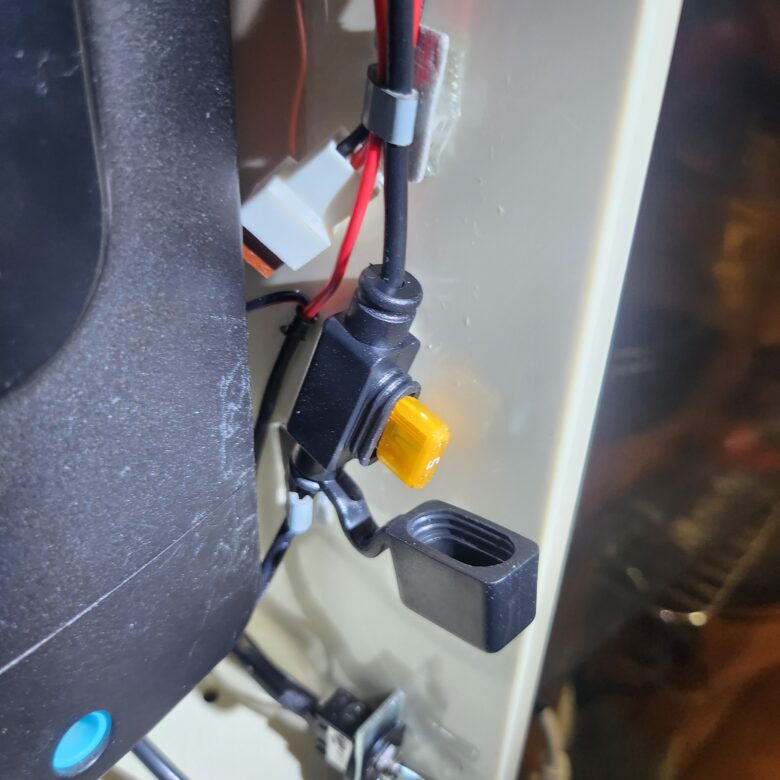

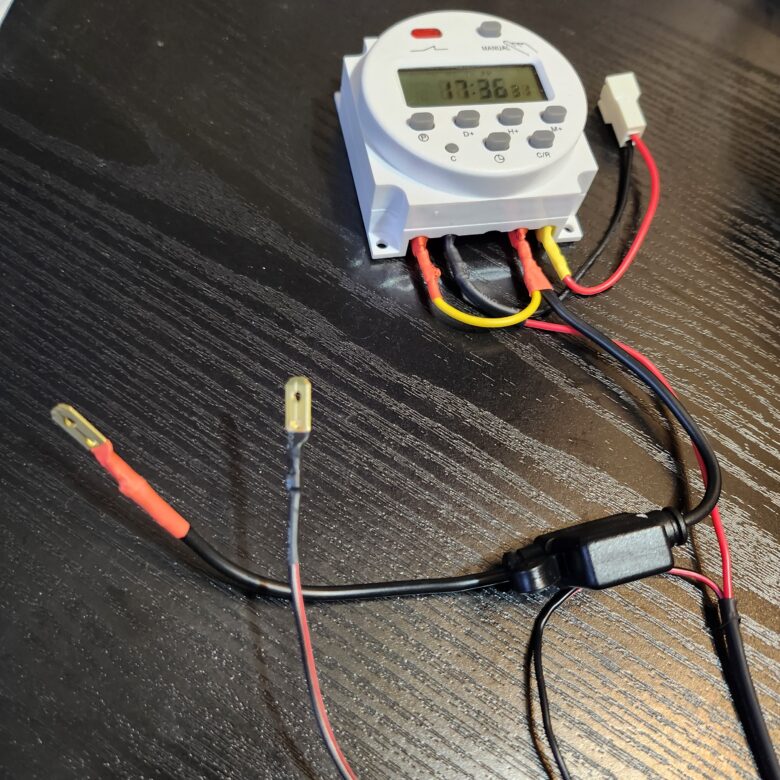

タイマースイッチなどの配線をしていきますよ！

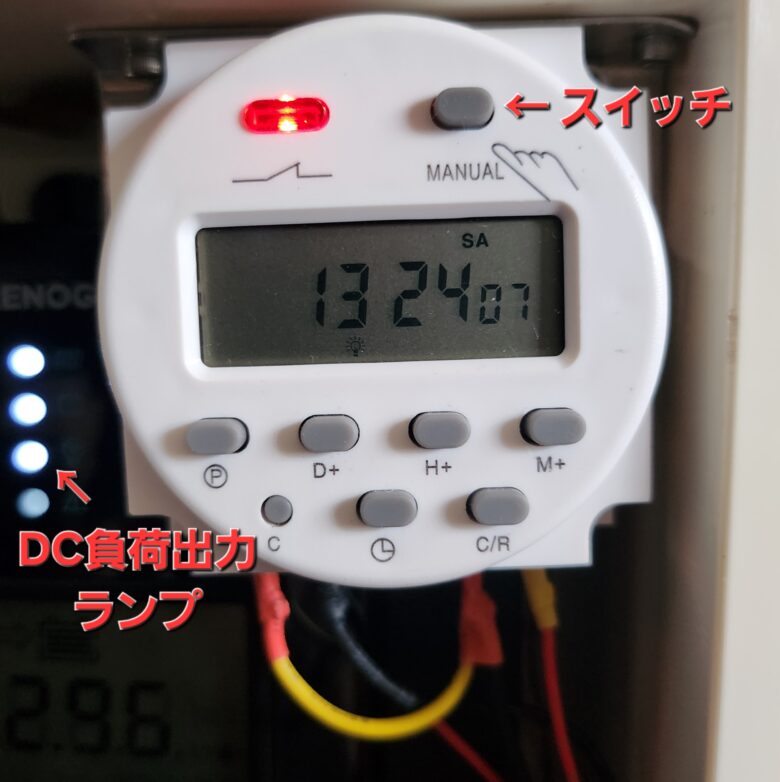

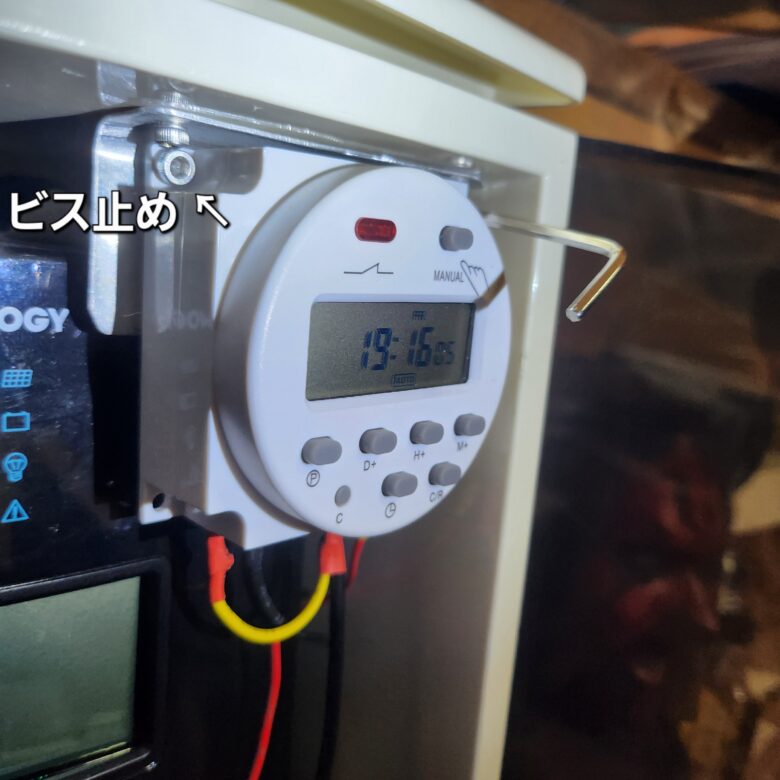

タイマースイッチの取付が完了(*’▽’)
5.タイマースイッチなどの設定

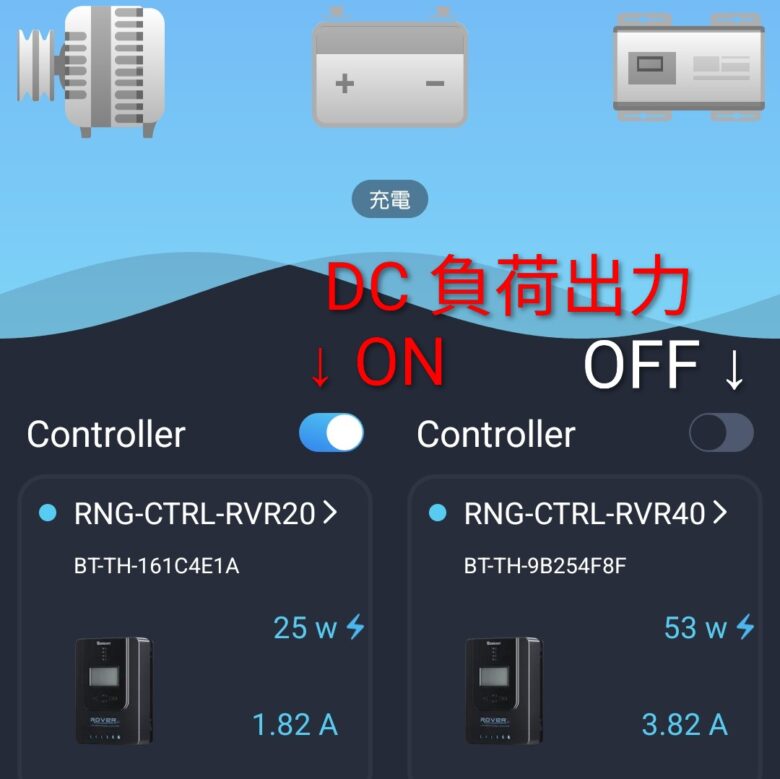

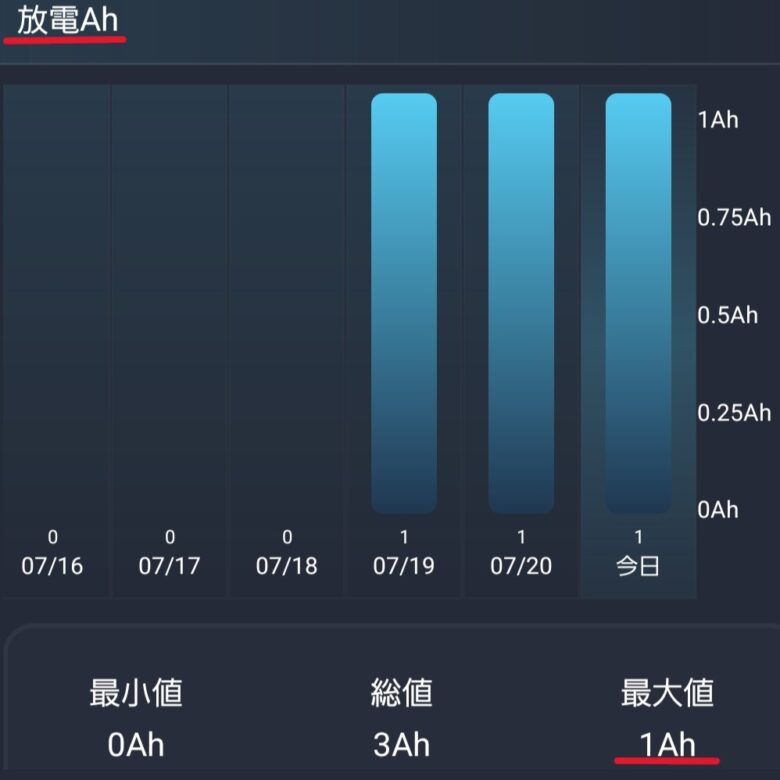

まずは、RENOGYアプリで負荷出力をONにしないと…動きません！

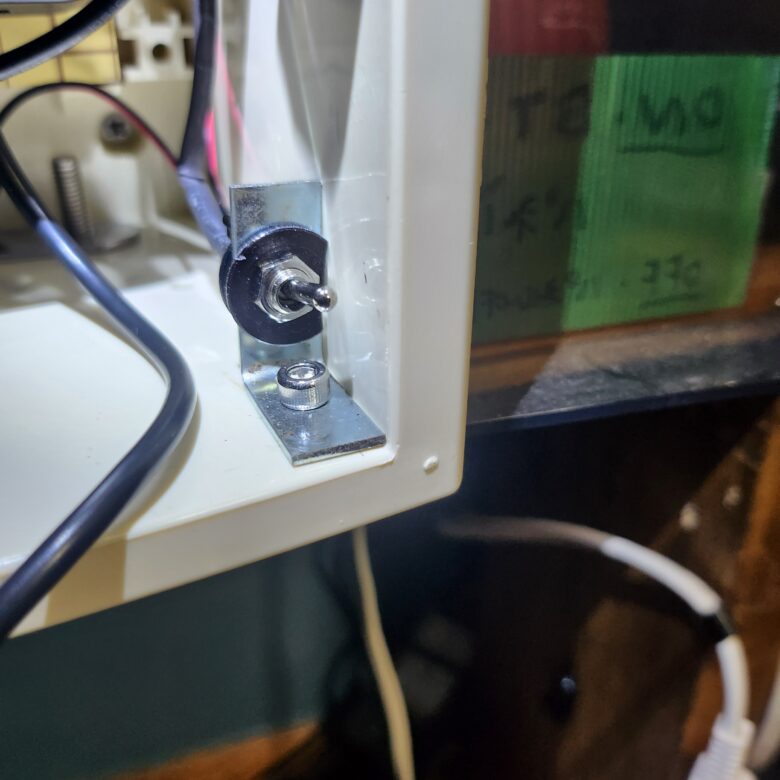

アプリとタイマースイッチにON/OFF機能が有るので【ON/OFFスイッチ】は必要なかったぽい(>_<)

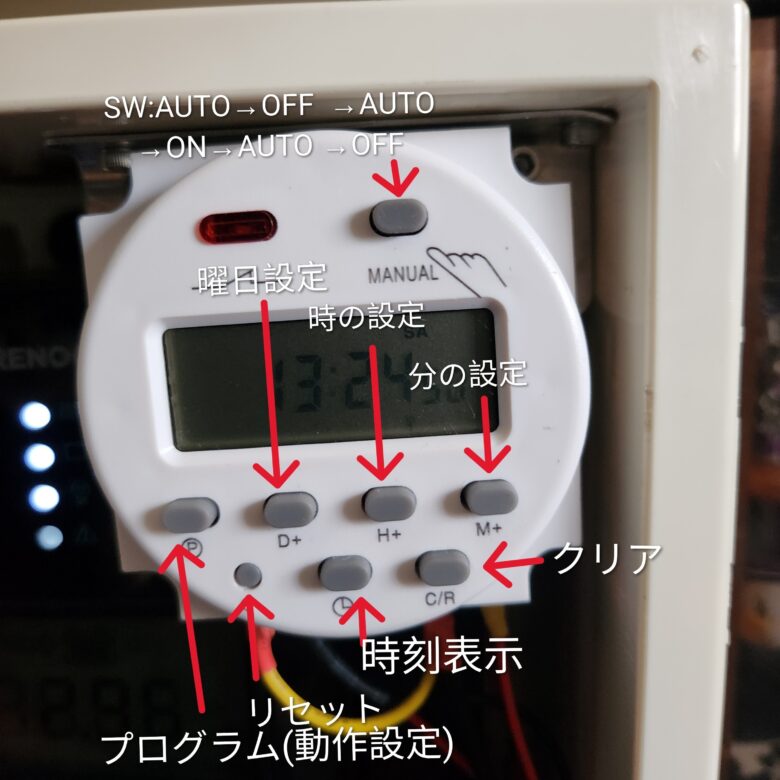

タイマースイッチの設定をしたら完成(^O^)／

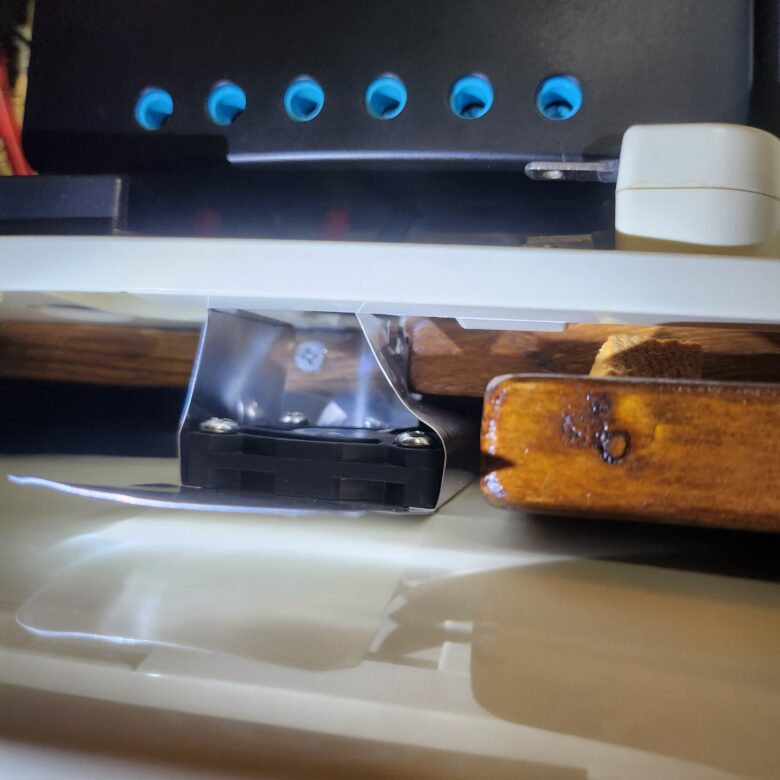

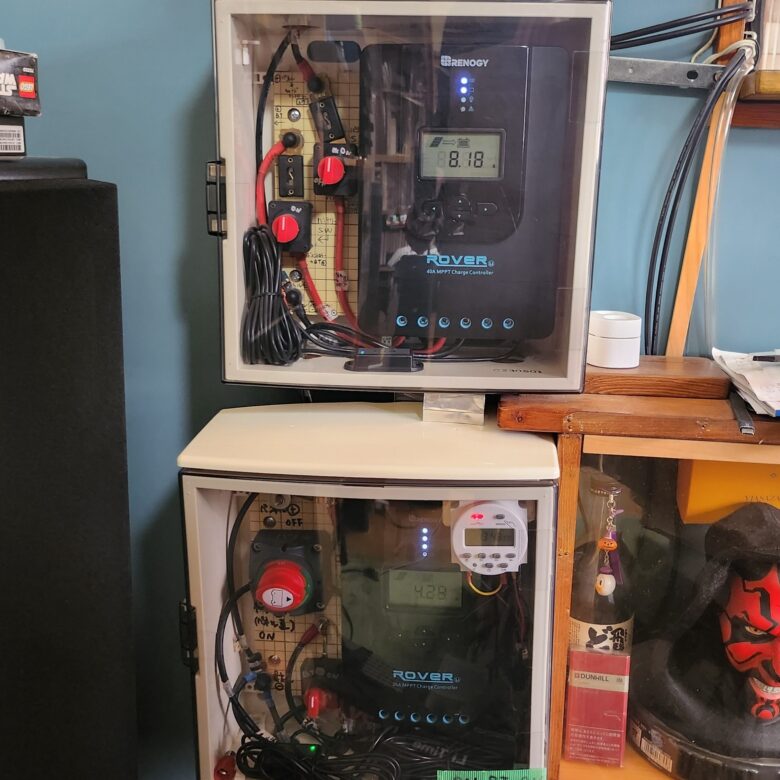

6.完成！
ちょっとした工夫でチャージコントローラーの温度が少し下がりましたね！
今回はチャージコントローラー冷却用のファンを取付けてみました！
チャージコントローラーが長持ちすると良いな～(^-^)
